美國泰克 5 系列混合信號示波器 MSO54數字示波器

不僅僅采用新顯示器和用戶界面， 更是新標準配有 15.6 英寸高清觸摸屏，讓您獲取更大圖像和整體操作控制能力。使用支持手指開合、縮放和滑動的電容式觸摸屏、前面板控件或鼠標分析和管理多個信號，而不必使用菜單操作。擁有足夠的通道提供 4、6 或 8 條 FlexChannel 輸入通道。每條通道可用于觀察 1 個模擬信號或 8 個數字邏

咨詢電話：400-838-1718


不僅僅采用新顯示器和用戶界面， 更是新標準

配有 15.6 英寸高清觸摸屏，讓您獲取更大圖像和整體操作控制能力。使用支持手指開合、縮放和滑動的電容式觸摸屏、前面板控件或鼠標分析和管理多個信號，而不必使用菜單操作。

擁有足夠的通道

提供 4、6 或 8 條 FlexChannel 輸入通道。每條通道可用于觀察 1 個模擬信號或 8 個數字邏輯信號，只需更改探頭即可實現。將任何模擬信號顯示為高分辨率波形、頻譜或兩者，并為每個域提供獨立的采集控制。

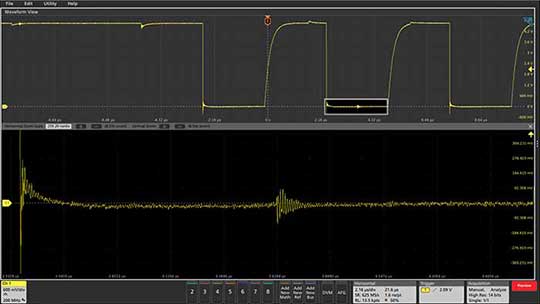

Small-detail-on-I2C-Clock-Signal2


支持高達 16 位的垂直分辨率，每個細節都不會錯過

12 位模擬到數字轉化器，使用高級數字信號處理提供高達 16 位垂直分辨率。 對于疊加在大信號上的微小信號也能直接觀察和測量到信號的細節。

根據您的測試需求變化進行擴展

性能

  • 高達 2 GHz 帶寬

  • 高達 500 M 點記錄長度

數字輸入

  • TLP058 邏輯探頭，每個探頭可提供 8 條數字通道

操作系統

  • 添加 Windows 操作系統，以便在示波器上運行 PC 軟件

信號發生器

  • 添加內置任意波形/函數發生器

高級分析



  • 串行解碼/觸發支持 I2C、SPI、USB 2.0、以太網、CAN、LIN 等多種總線

  • 自動對以太網、USB 2.0 和汽車以太網進行一致性測試

  • 高級抖動分析

  • 自動功率測量和分析

  • 低噪聲紋波測量

  • 逆變器、電機和驅動器分析

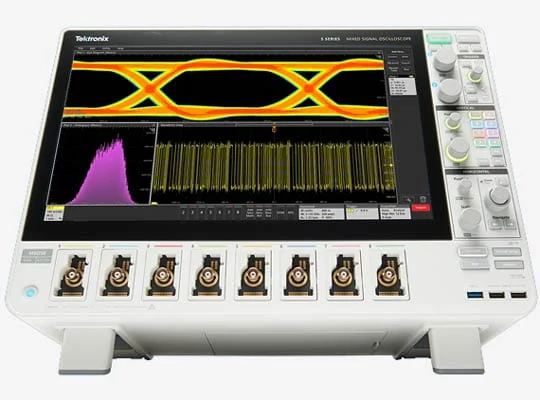

Elemental-MSO58

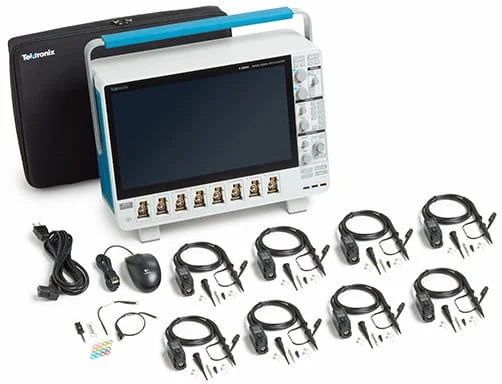

Whats-in-Box-Tek-MSO58---8-channel


8 通道 MSO58 型號

  • 每個輸入通道 1 個無源探頭

    • 選擇 350 或 500 MHz 帶寬選項時，TPP0500B (500 MHz)

    • 當選擇 1 或 2 GHz 帶寬選項時，TPP1000 (1 GHz)

  • 針對隨附探頭的 1 年保修

  • 針對儀器的 3 年保修

  • 鼠標、電源線和附有附件袋的前蓋

  • 印刷的安裝手冊涵蓋安全和基本操作

  • 全面的集成在線幫助

  • 追溯證明

嵌入式串行總線分析

自動串行總線解碼可節省時間并消除手動解碼時的錯誤。串行總線觸發和搜索允許隔離事件，便于系統級故障排除。


特點

  • I2C，SPI

  • I3C

  • RS-232 / 422 / 485 / UART

  • USB 2.0

  • 以太網

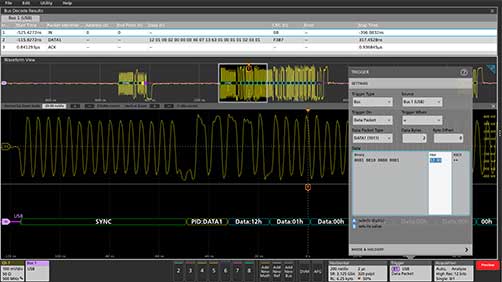

5series-mixed-signal-oscilloscope-serial-bus

car-mso5

自動串行總線分析

汽車設計人員可以依靠串行總線在 ECU、傳感器與制動器之間實現準確通信。5 系列 MSO 還具有 CAN、CAN FD、LIN、FlexRay、PSI5 和 SENT 解碼功能，可幫助其同步了解系統。自動汽車以太網一致性套件供您按照標準測試，您無需成為高速總線專家。

抖動分析

時鐘在每個嵌入式系統和數字通信鏈路的中間位置。 抖動和其他時鐘失真可能會影響系統運行，而不使用正確的分析工具將很難了解其根源。


特點

  • 標準相位噪聲、時鐘抖動和定時以及波形直方圖

  • 選配高級分析、抖動分解和時鐘恢復

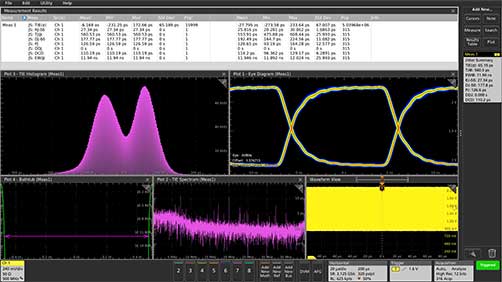

5series-mixed-signal-oscilloscope-jitter

5-Series-MSO_Elemental_Shot_6

電源分析

讓電源質量、諧波、開關損耗、安全操作區測量更可靠且可重復，還帶自動功率測量與分析包。


特點

  • 電源質量和諧波

  • 開關損耗和安全作業區

  • 電路內電感器和變壓器分析

  • 多輸出效率

  • 波特圖和電源抑制比

電源完整性和電源管理

如今的電路板可以有 20 個或更多的電源軌。其中有許多只有幾伏，且有嚴格的噪音限制。需要特別注意準確測量。


特點

  • 數字電源管理選件可自動執行紋波和開/關測量

  • 多達 8 條模擬輸入通道

  • 兼容低噪音 TPR 系列電源軌探頭

  • SVID 和 SPMI 解碼選項

5-series-power-integrity

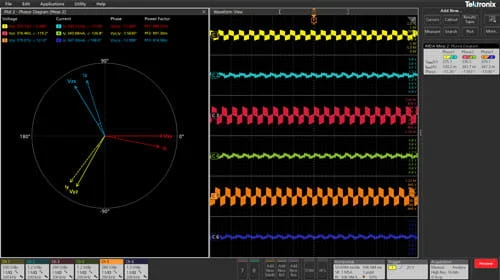

5-Series-MSO-Motor-Drive-Output-Phasor

三相逆變器、電機和驅動器

逆變器，電機和驅動器分析包可輕松在三相 PWM 系統上執行穩定的功率測量。

特點

  • 多達 8 條模擬輸入通道

  • 三相星形、三角形和單相布線配置

  • 全方位功率測量

  • 諧波分析

  • DQ0 measurements



型號概述
FlexChannel 輸入通道數4 6 8
最大模擬通道數4 6 8
最大數字通道數（帶可選邏輯探頭）32 48 64
帶寬（計算的上升時間）350 MHz (1.15 ns)，500 MHz (800 ps)，1GHz (400 ps)，2GHz (225 ps)
DC 增益精度< 2 GHz 型號：
50 Ω：±1.0%（≤ 1mV/div 時 ±2.0%）
±0.5% 的滿刻度（1mV/Div 和 500μV/Div 設置時 ±1.0% 的滿刻度）
1 MΩ：±1.0%（≤ 1 mV/div 時 ±2.0%）
±0.5% 的滿刻度（1mV/Div 和 500μV/Div 設置時 ±1.0% 的滿刻度）
2 GHz 型號：
50 Ω：±1.2%（≤ 1 mV/div 時 ±2.0%）
±0.6% 的滿刻度（1mV/Div 和 500μV/Div 設置時 ±1.0% 的滿刻度）
1 MΩ：±1.0%（≤ 1 mV/div 時 ±2.0%）
±0.5% 的滿刻度（1mV/Div 和 500μV/Div 設置時 ±1.0% 的滿刻度）
ADC 分辨率12 位
垂直分辨率8 位 @ 6.25 GS/s
12 位 @ 3.125 GS/s
13 位 @ 1.25 GS/s（高分辨率）
14 位 @ 625 MS/s（高分辨率）
15 位 @ 312.5 MS/s（高分辨率）
16 位 @ ≤125 MS/s（高分辨率）
采樣率在所有模擬/數字通道上為 6.25 GS/s（160ps 分辨率）
記錄長度（標配）所有模擬/數字通道上 62.5 M 樣點
記錄長度(選配)所有模擬/數字通道上 125 M 樣點
波形捕獲率>500,000 wfms/s
任意波形/函數發生（選配）13 種預先定義的波形類型，高達 50 MHz 輸出
DVM4 位 DVM（注冊產品后免費）
觸發頻率計數器8 位頻率計數器（注冊產品后免費）
