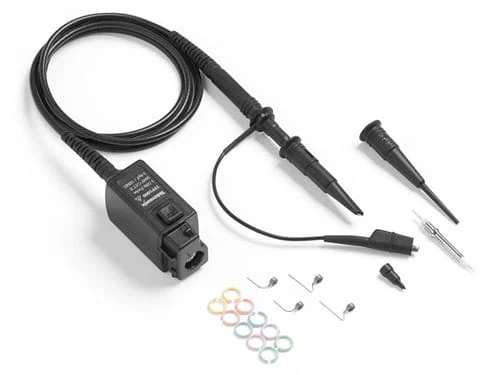

業界領先的探頭性能作為測量信號路徑中的關鍵元件，探頭不容忽視。在購買 3 系列 MDO 時，您將免費獲得業內優質的探頭。由于擁有業內領先示波器負載 (3.9 pF)，TPP 系列探頭將成為您日常使用的隨身探頭。特點TPP 系統探頭為標配。每條模擬通道一只。3.9 pF 的業內領先電容性探頭負載250 MHz、500 MHz 或 1 GHz 探頭帶寬，取
咨詢電話：400-838-1718
 | 業界領先的探頭性能作為測量信號路徑中的關鍵元件，探頭不容忽視。在購買 3 系列 MDO 時，您將免費獲得業內優質的探頭。由于擁有業內領先示波器負載 (3.9 pF)，TPP 系列探頭將成為您日常使用的隨身探頭。 特點
|

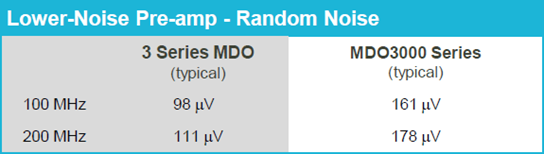

微小信號測量精度提升高達 40%測量微小信號時，為獲得更佳的測量精度，降低儀器的本底噪聲至關重要。3 系列 MDO 中使用的全新前端設計有助于您將噪聲測量精度提升高達 40%。評估示波器時，請務必仔細檢查示波器的隨機噪聲技術規格。示波器各不相同，且并非所有示波器制造商均會測試和發布其隨機噪聲規格。 |  |

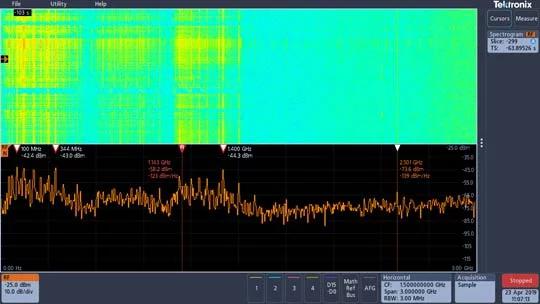

查看工作中的內置頻譜分析儀 | 內置頻譜分析儀不管您是頻譜分析儀專家還是臨時使用，您都可以讓內置頻譜分析儀立即開始工作。與其他提供 FFT“頻譜分析”的示波器不同，3 系列內置了真正的頻譜分析儀。 3 系列與常規示波器 FFT
|
功能強大，可升級立即獲取所需的所有調試功能，或在需要時添加這些功能。

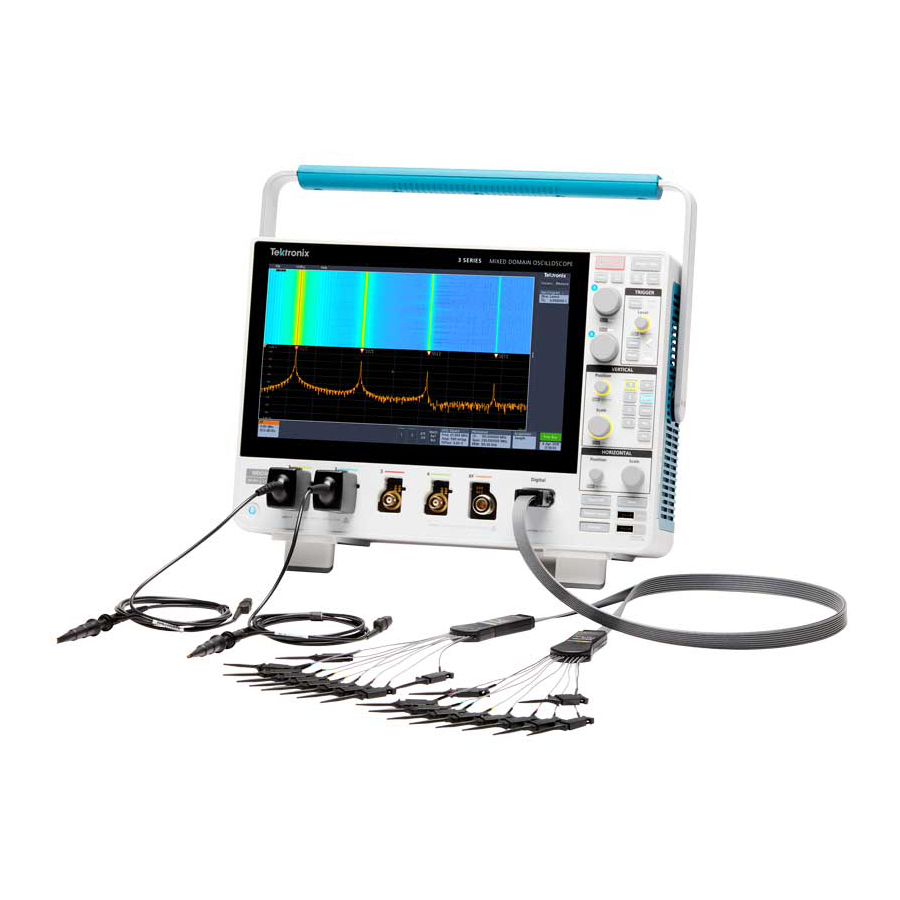

| 查看 3 系列 MDO 可為您的工作臺帶來的功能 |

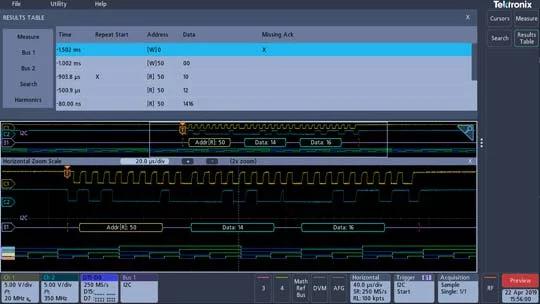

 | 嵌入式串行總線分析3 系列 MDO 通過串行總線的自動觸發、解碼和搜索選項，幫助您克服系統級挑戰。選件可單獨提供或作為經濟實惠的捆綁包來提供。
|
功率測量和分析3 系列提供電源測試解決方案，幫助在如今切換速度更快和噪聲限制更嚴格的世界中快速獲得答案。
|  |
 | 電磁干擾 (EMI) 故障排除不了解 EMI 故障的根本原因可能會阻礙您新產品上市。3 系列 MDO 利用其內置頻譜分析儀幫助您快速發現 EMI 的來源。 |
工程教育超越交流和直流理論，利用邏輯通道和內置頻譜分析儀解決混合信號設計。泰克示波器在可靠性方面贏得了聲譽，是行業實驗室中最常見的示波器品牌。
|  |
MDO32系列示波器 主要技術參數
模擬通道帶寬 | 100 MHz | 200 MHz | 350 MHz | 500 MHz | 1 GHz |
模擬通道 | 2 | 2 | 2 | 2 | 2 |
上升時間（典型計算值） | 4 ns | 2 ns | 1.14 ns | 800 ps | 400 ps |
采樣率（1 個通道） | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s |
采樣率 (2 通道) | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s |
采樣率 (4 通道) | - | - | - | - | - |
記錄長度（1 通道） | 10 M | 10 M | 10 M | 10 M | 10 M |
記錄長度 (2 通道) | 10 M | 10 M | 10 M | 10 M | 10 M |
記錄長度 (4 通道) | - | - | - | - | - |
數字通道，配備 3-MSO 選項時 | 16 | 16 | 16 | 16 | 16 |
任意函數發生器輸出，配備 3-AFG 選項時 | 1 | 1 | 1 | 1 | 1 |
頻譜分析儀通道 | 1 | 1 | 1 | 1 | 1 |
選配頻譜分析儀頻率范圍，配備 3-SA1 選項時 | 9 kHz - 1 GHz | 9 kHz - 1 GHz | 9 kHz - 1 GHz | 9 kHz - 1 GHz | 9 kHz - 1 GHz |
選配頻譜分析儀頻率范圍，配備 3-SA3 選項時 | 9 kHz - 3 GHz | 9 kHz - 3 GHz | 9 kHz - 3 GHz | 9 kHz - 3 GHz | 9 kHz - 3 GHz |
MDO34系列示波器 主要技術參數
模擬通道帶寬 | 100 MHz | 200 MHz | 350 MHz | 500 MHz | 1 GHz |
模擬通道 | 4 | ||||
上升時間（典型計算值） (10 mV/div 設置，50 ? 輸入端接) | 4 ns | 2 ns | 1.14 ns | 800 ps | 400 ps |
采樣率（1 個通道） | 5 GS/s | ||||
采樣率 (2 通道) | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s |
采樣率 (4 通道) | 2.5 GS/s | ||||
記錄長度（1 通道） | 10 M | ||||
記錄長度 (2 通道) | 10 M | ||||
記錄長度 (4 通道) | 10 M | ||||
數字通道，配備 3-MSO 選項時 | 16 | ||||
任意函數發生器輸出，配備 3-AFG 選項時 | 1 | ||||
頻譜分析儀通道 | 1 | ||||
選配頻譜分析儀頻率范圍，配備 3-SA1 選項時 | 9 kHz - 1 GHz | ||||
選配頻譜分析儀頻率范圍，配備 3-SA3 選項時 | 9 kHz - 3 GHz | ||||
其他技術參數
信號發生器 | 任意波形、正弦波、方波、脈沖、斜坡、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢、Cardiac |
數字電壓表 | 4位 AC RMS、DC 和 AC+DC RMS 電壓測量 |
觸發頻率計數器 | 5位頻率測量 |
高級分析 | 自動功率測量 |
協議支持 | I2C，SPI RS-232、RS-422、RS-485、UART CAN, CAN FD, LIN, FlexRay MIL-STD-1553、ARINC 429 I2S, LJ, RJ, TDM USB 2.0 |
顯示器 | 11.6英寸（295 毫米） 高清彩色 (1920 x 1080) 電容式觸摸屏 |
電源: | AC：100 至 240 V ±10% 最大130W |
重量 | 11.7磅（5.3 千克） |
外形尺寸 | 高度 252 mm (9.93 英寸)×寬度 370 mm (14.57 英寸) 厚度 148.6 mm (5.85 英寸) |
