進行功率測量時經常要使用濾波器，可是對于大多數的使用者在面對橫河功率分析儀WT5000中兩種濾波器的區別以及設置方法時總是存在一些問題。那么今天跟大家分享一下關于WT5000的線路濾波器（Line Filter）和頻率濾波器（Frequency Filter）的區別以及兩者的作用，包括WT5000的高級濾波功能進行詳細講解。
濾波器是一種選頻裝置，能夠讓信號中特定的頻率成分通過，進而在最大程度上衰減其他頻率成分。采用濾波器的選頻特性，能夠?yàn)V除干擾噪聲或進行頻譜分析。（譬如：去除電源中的高頻噪聲）。
WT5000內部設置了兩種濾波器——線路濾波器（Line Filter）與頻率濾波器（Frequency Filter），這兩種濾波器所在的回路不同，所以產生的作用也是不一樣的。

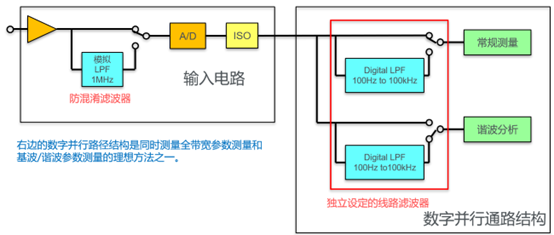

WT5000線路濾波器（Line Filter）的數字并行通路結構：
考慮到諧波分析算法的特殊性，WT5000中會把常規測量和諧波分析各自用兩個并行的運算電路完成數據處理。
常規測量回路：利用常規功率算法，管理電壓、電流、功率、效率等常規參數的運算
諧波分析回路：利用FFT算法，管理有關信號的各次諧波運算及諧波畸變率等諧波分析
常規測量和諧波分析對信號的濾波處理要求不同；WT5000使用了數字并行通路結構，幫助常規測量和諧波分析各自搭配了獨立的數字線路濾波器，使用者能夠單獨設置截止頻率。

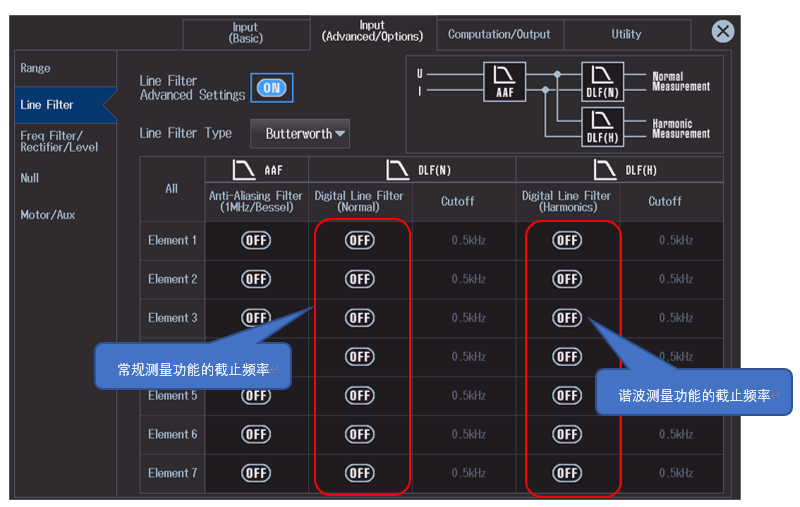

根據下圖展示的來看，將高級線路濾波器設置打開時，便能夠單獨對各個通道的常規測量和諧波測量分別設置不同的截止頻率；兩個線路濾波器的截止頻率可以從100Hz至100kHz，以100Hz的分辨率隨意設置。
