工業測量中顯微鏡的應用十分重要，其使用范圍非常廣泛。特別是對于電子行業，它是觀察電路板的構造與精確測量距離的有益助手。那么對于它的專業術語大家都了解多少？

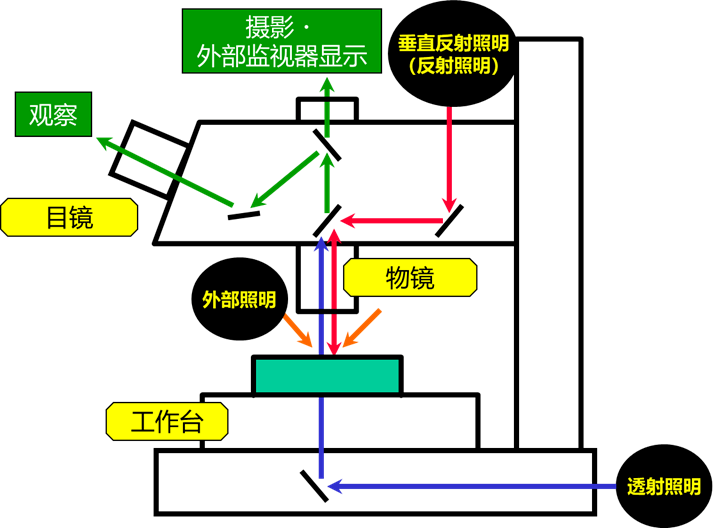

今天分享的內容就從顯微鏡的主要構成與光路圖開始吧。
上述中有說到顯微鏡的三種照明方式。按照不同的照明方式，觀察成像也不一樣，所以應要按照不同的工件以及測量部位來挑選最適合的照明方式。

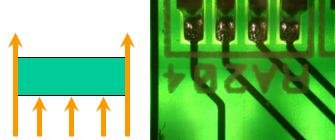

是利用透過輪廓光觀察的方式，尤其是觀察測量輪廓的時候使用，邊緣清晰更加容易觀察。

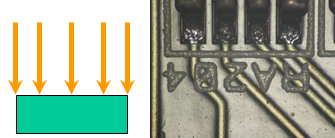

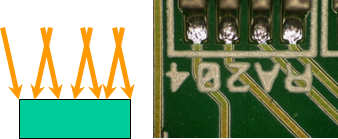

其方式是垂直照射測量工件的表面，優勢是適合用于表面性狀的觀察與測量。

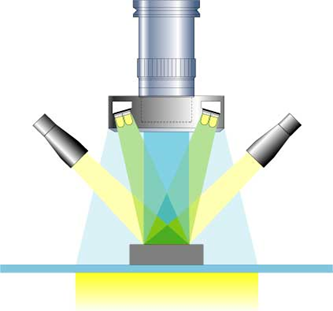

是利用斜射的光來照射測量工件的表面，可以完成立體的、顏色重復性良好的觀察。

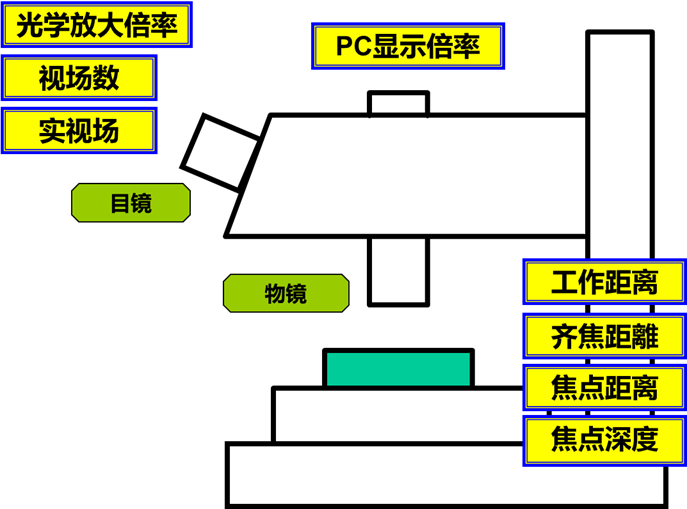

上面我們了解過了顯微鏡的基礎知識，那么在使用的過程中會碰到一些專業的名詞。這些用語都代表什么意思呢？
【專業用語】
綜合放大倍率=目鏡倍率 x 物鏡倍率。
例如：采用10x目鏡和100x物鏡組合時，觀察像的綜合放大倍率=10 x 100=1000x。
視場數指目鏡是否能在廣視野下進行觀察的指標。樣品表面的觀察范圍注重點在于目鏡的視場光闌直徑，該直徑的值（以mm為單位）被稱作視場數。F.N=Field Number。

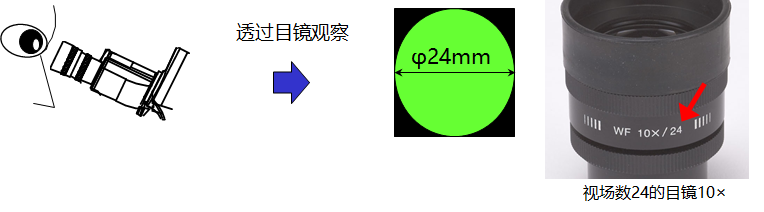

【裝配1x物鏡時，通過目鏡觀察到的像的直徑為24mm】
通過采用目鏡觀察時實際觀察與觀察工件的實際范圍。
即FOV：Field Of View

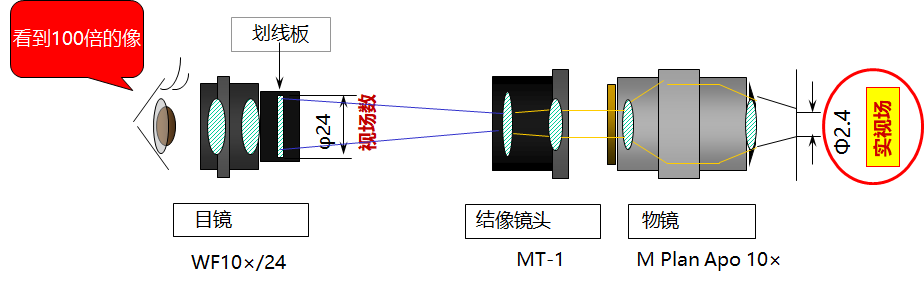

【透過物鏡與成像鏡頭的光在分劃板上（成像鏡頭焦點位置）成像，觀察被目鏡放大后的像】
PC顯示器倍率（TV綜合倍率）是指相機攝像元件對角線長度與PC顯示器屏幕對角線長度之比。當顯微鏡通過CCD 設備連接到電腦上進行成像觀察時，此時就應要評價顯示器倍率了。
