測試目的
為了防止人體受到傷害, 單體內如有如下不良 : 螺絲松動, 未鎖, 零件腳裂錫, 未焊, 冷焊以及零件腳沒有插入孔內, 變壓器及零件絕緣度不佳或絕緣間隙距離不夠, 螺絲或其它異物掉落其中, FUNCTION測試無法偵測到異常之狀態, 因而, 從保護產品質量和產品的安全規則要求的角度出發, 必須要能檢測出這些不良, 靜態時, 單體內上述不良, 測試設備難找出, 只有將單體放置, 于振動系統中, 上述不良才可通過儀器設備測出來.

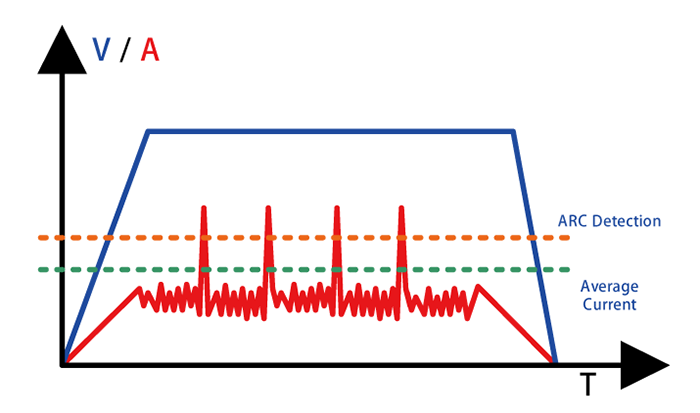

電弧實際上是一種氣體放電現象，電流通過某些絕緣介質（例如空氣）所產生的瞬間火花，其波形如下圖B-4-1,圖B-4-1（c）中紅色圓圈處為幾個電弧電流波形。影響電弧的因素有電壓、距離、電流、材料的污染等級等。

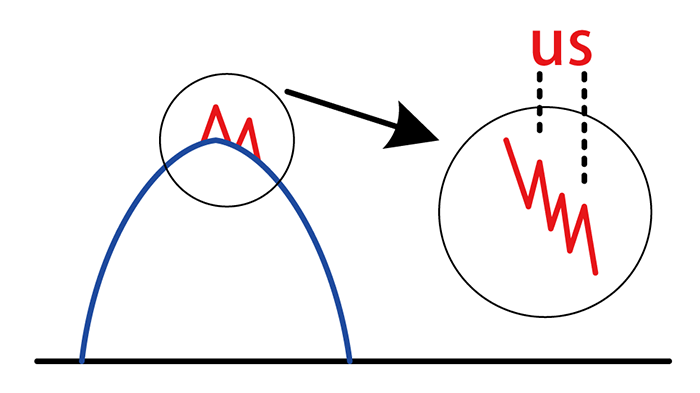

電弧波形示意圖
耐壓測試
耐壓測試是對各種電氣設備、絕緣材料和絕緣結構等的抗電性能進行檢測和試驗的措施。是對電氣強度的考核，電氣強度是指各種低壓電器裝置、絕緣材料和絕緣結構的抗電性能（耐壓能力），耐壓測試通過在絕緣體上施加規定的工頻試驗電壓來考核其抗電性能；其測試的目的是：
檢查電氣設備絕緣制造或檢修質量；
排除因原材料、加工或運輸對絕緣的損傷，降低產品早期失效率；
檢驗絕緣的電氣間隙和爬電距離；
檢驗絕緣材料的絕緣強度。
絕緣強度好壞的判定依據是耐壓測試期間不應出現異常聲響，也不應出現飛弧或擊穿現象。目前耐壓測試儀一般通過"測量流過絕緣體的電流有效值 （頻率為工頻50Hz或60Hz）"來判斷絕緣特性是否符合要求；這種方法可以有效檢出絕緣體中電流的變化或直接擊穿的缺陷，但很難檢測出因電氣間隙和爬電距離不夠而產生的飛弧、放電或火花放電等缺陷，這些缺陷會產生頻率多在（3k~250k）Hz范圍內的脈沖電流，而電流有效值測量無法識別，因此需要借助電弧偵測來識別這些絕緣缺陷。
測試原理
1、 HI-POT TEST<高壓絕緣測試>: 利用高壓加于某一有絕緣程度的物體兩端, 通過漏電流的大小來判知物體之間絕緣性是否達到其絕緣的規格之要求, 在此, 我們是把單體的NEVTRAL與LINE短路接于高壓HV端, 輸出端與地線短路接向RETURN端, 加入高壓, 量測漏電流之大小, 來判定輸入端與輸出端, 以及輸入端對接地端絕緣度是否符合安全規格之要求。
2、 ARCING TEST(電弧測試)：當高壓的兩端靠很近時,會有尖端放電現象產生,此一現象經長時間的發生將可能對產品產生很大的傷害,較常見的現象有,當要組件兩端加高壓時,組件腳有一個未焊住,但與焊點有接觸,在振動時,偶爾脫開很小幅度,從而產生尖端放電或有些組件絕緣層有少許的刮傷。
ARCING定義：ARC為一物理現象,通常是指兩端點之間,因距離不夠或介質存在, 而在通電時產生的一個跳火現象,此跳火現象通常為非連續性的, ARCING偵測的目的：ARC的產生,并不會造成產品立即故障或?qū)θ梭w傷害的問題,但它會隨使用時的的增長,而造成兩端點間的絕緣日益破壞,進而造成機器的故障或?qū)θ梭w的危害,例如”SPS內的PCB的螺絲鎖緊,可能會因工作一段時間后,中間介質阻抗改變,造成浮動電位,進一步破壞PCB內部組件,或因ARC的產生,影響SPS的正常工作.因此ARC偵測的目的在防患未然,也可說是產品可靠度試驗。
ARC偵試線路原理：在ARC的定義列ARC為非連續性的,且約為1KHZ以上的PLUSE OR SPIKE 的高頻信號,因此ARC偵測線路原理如下：
從被測物電流訊號經過兩回路,一為20—PASS FILTER,20—PASS FIELTER
是將電流信號轉換成RMS值,以便量測與判定,HI—PASS FILTER則是當被測物電
流信號有ARC(高頻信號)產生時,將低頻濾掉,只留高頻信號,并經過量測與判別,以上為ARC偵測線路原理.
ARC功能偵測計算：ARC的產生與兩端點間的電壓與距離有關,因此,ARC的產生
通常在高壓時產生,也就是在波峰產生,并且ARC的高頻訊號也是載在波峰上故計算與量測方式都是以MHP：
例(一)：
測試電壓AC1250VAC時：
VP=1250*√2=1768V,以電阻500KΩ做介質
GAP=兩端點距離調整至ARC剛好產生,約0.5MM左右
因此,ARC電流為I=V/R=1768/1500K=3.5MAP
從上述來看,可歐姆定律來計算,但此為理論值,故我們必須考慮各種誤差的可能,如GAP大小,電阻含性等因素.
ARC常見的應用
“ARC”通常發生在高壓通過弱絕緣的地方，例如，如果在耐壓測試過程中出現電氣或絕緣問題，就會出現瞬態電壓或電流峰值。例如，在電機的耐壓試驗中，如果隔板之間的絕緣存在針孔等缺陷，則可能會產生電弧，并且可能因發熱而降低絕緣能力。
電弧偵測有三種常見的模式：
1、檢測到電弧后立即停止；2、檢測并繼續測試；3檢測并結束測試。
電弧偵測功能，可以檢查是否發生電弧放電，從而在生產過程中建立低成本的電弧偵測機制。
電弧偵測等級：
電弧偵測靈敏度設定 | 偵測峰值電流值 |
Level 9 | 2.8mApeak |
Level 8 | 5.5mApeak |
Level 7 | 7.7mApeak |
Level 6 | 10mApeak |
Level 5(出廠默認值) | 12mApeak |
Level 4 | 14mApeak |
Level 3 | 16mApeak |
Level 2 | 18mApeak |
Level 1 | 20mApeak |
儀器電弧失效報警顯示的意義：
例如，儀器設定ARC ON時，并且選定ARC 靈敏度為出廠默認值5時，儀器檢測DUT報警提示 ARC Fail，意味著儀器偵測到該被測物(DUT)內部，被偵測到一個峰值大于12mApeak，頻率大于10KHz的高頻電弧脈沖。
程控 耐壓測試儀 出廠電弧靈敏度的默認值為5，是因為我們經過統計，而且一些客戶也經過長時間的使用后統計的結果，認為5是比較可以接受的一個數字，靈敏度太高可能造成不良率高，不符合成本平衡，太低又可能對產品的品質留下長遠的憂患。因此如何選擇靈敏度級別，應該由用戶自己根據產品特性經過一段時間的統計，充分考慮了不良率高低的情況等各種因子，來決定靈敏度高低。
