| 28M 存儲 | 21種 免費協議解碼 | 100K FFT分析 | 52種 參數測量 | 50K 波形刷新率 | Touch 觸屏操作 |
| 型號 | 模擬帶寬 | 通道數 | 采樣率 | 存儲深度 | 波形刷新率 | 解碼種類 | FFT點數 | 測量統計項 | 屏幕 |
|---|---|---|---|---|---|---|---|---|---|
| ZDS1104 | 100M | 4 | 1G | 28M | 50kwfm/s | 21種 | 100K | 52種 | 7寸觸摸 |

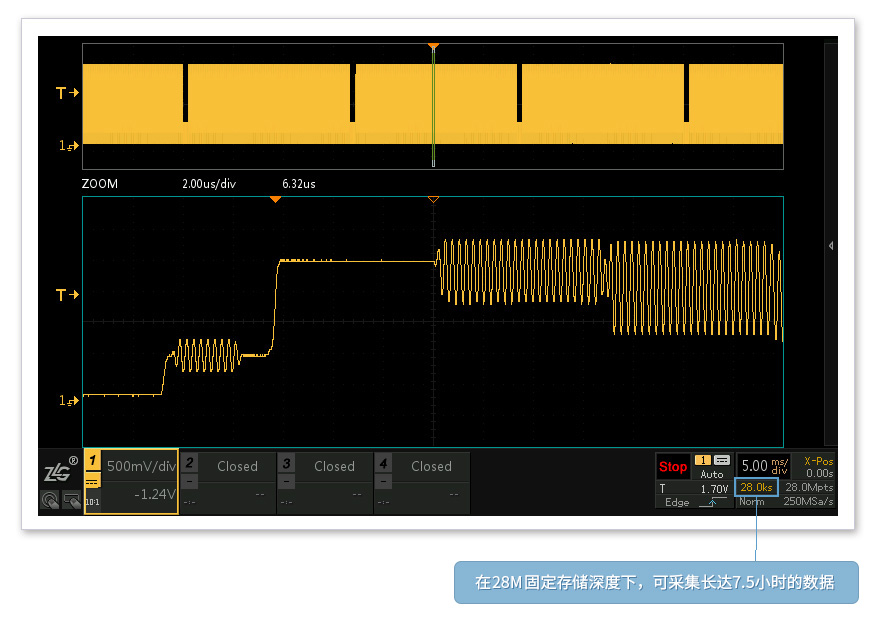

海量存儲、縮放自如
只有存儲深度足夠，示波器的采樣率才能充分發揮，觀察到的波形也更加真實、細膩。ZDS1104示波器標配28M存儲深度，您可以在1K采樣率下輕松觀測7.5小時的波形！
協議解碼、信手拈來
協議信號調試不只要關注波形質量，更要關注波形對應數據，而協議解碼功能往往作為示波器的付費選配功能。ZDS1000示波器基于客戶需求免費標配了UART、 SPI、 IIC、 CAN、CAN-FD、LIN、FlexRay、USB、 PS/2、 DALI、 Wiegand、 1-Wire、DS18B20、 HDQ、 SD_SPI、 SD_SD、 Manchester、Diff-Manche、 Miller、 DHT11、 SHT11 共21種協議解碼，協議調試信手拈來。

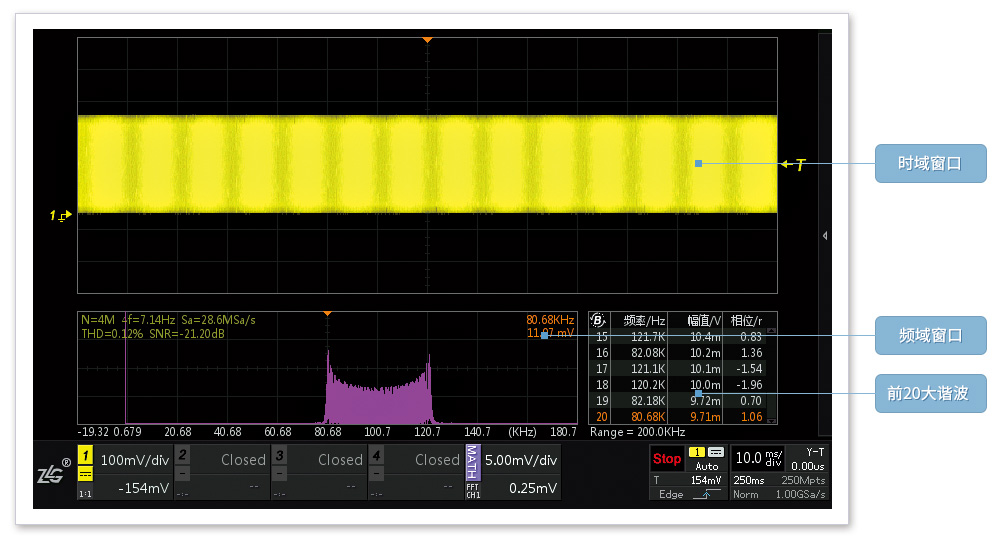

信號頻譜，洞察秋毫
FFT功能在定位電路中的干擾噪聲來源尤為重要，但離開了充足的FFT分析頻點支持，F(xiàn)FT的分析結果往往毫無意義。ZDS1104示波器首次將基礎型示波器的FFT分析點數提升為100K，在1G采樣率的情況下，頻譜分辨率仍能精確到10KHz。

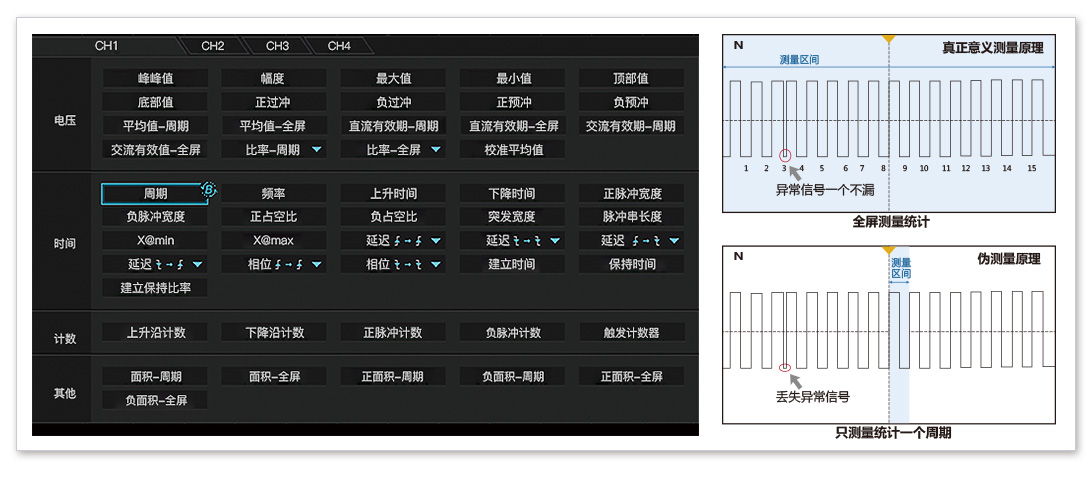

參數測量、應有盡有
不同于傳統示波器只測一個周期，或通過抽樣減少數據量再測量的模式，ZDS1104示波器通過FPGA全硬件并行處理，基于原始采樣率和28Mpts全存儲深度，對每一幀波形每一周期進行測量統計，測試項目可達50余種，并且支持8種參數同時顯示。

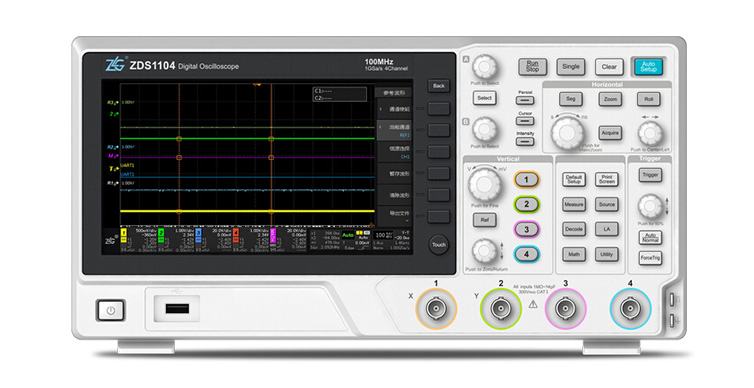

小巧迷人、一觸即發
在精致的7寸屏機身之上，你可以通過觸摸屏輕松進行波形操控，同時2.4Kg的輕盈機身讓示波器可以如筆記本電腦般無所不在，這給多樣化的應用場景創造了多種可能。
