EM5040E/5040A/5040B人工電源網絡是一款（50uH+5Ω）||50Ω V型 LISN（Line Impedance Stable Network）。該產品能在9kHz—30MHz射頻范圍內為被測試設備端子和參考地之間提供穩定的阻抗，同時又將來自電網的無用信號與測量電路隔離開,僅將被測試設備的干擾電壓耦合到測量接收機的輸入端。該產品的性能符合CISPR16-1-2
咨詢電話：400-838-1718
EM5040E/5040A/5040B人工電源網絡是一款（50uH+5Ω）||50Ω V型 LISN（Line Impedance Stable Network）。該產品能在9kHz—30MHz射頻范圍內為被測試設備端子和參考地之間提供穩定的阻抗，同時又將來自電網的無用信號與測量電路隔離開,僅將被測試設備的干擾電壓耦合到測量接收機的輸入端。該產品的性能符合CISPR16-1-2:2006標準要求，適用于單相設備傳導騷擾電壓測量。標準的BNC輸出接口和50歐姆輸出阻抗，可匹配任何廠家的接收機、頻譜儀等測量設備；產品自帶模擬手功能，可模擬手持式設備測量。
EM5040C人工電源網絡是一款單線（5uH+1Ω）|| 50Ω LISN（Line Impedance Stable Network）。該產品能在100kHz~200MHz射頻范圍內為被測試設備端子和參考地之間提供穩定的阻抗，同時又將來自電網的無用信號與測量電路隔離開,僅將被測試設備的干擾電壓耦合到測量接收機的輸入端。其性能符合VDE0876第一部分（車載電源系統）、VDE0879第二部分、CISPR16-1-2(低阻抗供電)、CISPR25和EMC指令95/94/EG、DIN40839、IS07637以及MIL-STD-462、MIL-I-6181D、MIL-E-55031、DEF STAN59-41和DO 160。
特點：
■ 頻率范圍 100kHz～200MHz
■ 交流電壓 0～250VAC
■ 頻率范圍 0～400Hz
規格
型號 | EM5040C |
頻率范圍 | 100kHz～200MHz |
電路形式 | （5uH+1Ω）||50Ω |
測量線路相數 | 單線 |
交流電壓/頻率范圍 | 0～250VAC / 0～400Hz |
直流電壓范圍 | 0～600V |
電源輸出口 | M8 螺栓 |
輸出電流 | 額定100A 短時最大電流（<30s）500A |
保護接地方式 | 2*M8螺栓 底層金屬面板（用螺絲將其固定在地平面上） |
輸出端接口 | 標準50Ω N female |
模擬手功能 | 無 |
輸出信號 濾波器 | 無 |
輸出信號 限幅器 | 無 |
輸出信號 共模和差模分離 | 無 |
工作溫度范圍 | 0℃～45℃ |
存儲溫度 | -20℃～70℃ |
安全標準 | 符合EN61010-1 |
尺寸 | 322mm（長）×122mm(寬)×128mm（高） |
重量 | 1.8kg |
選件

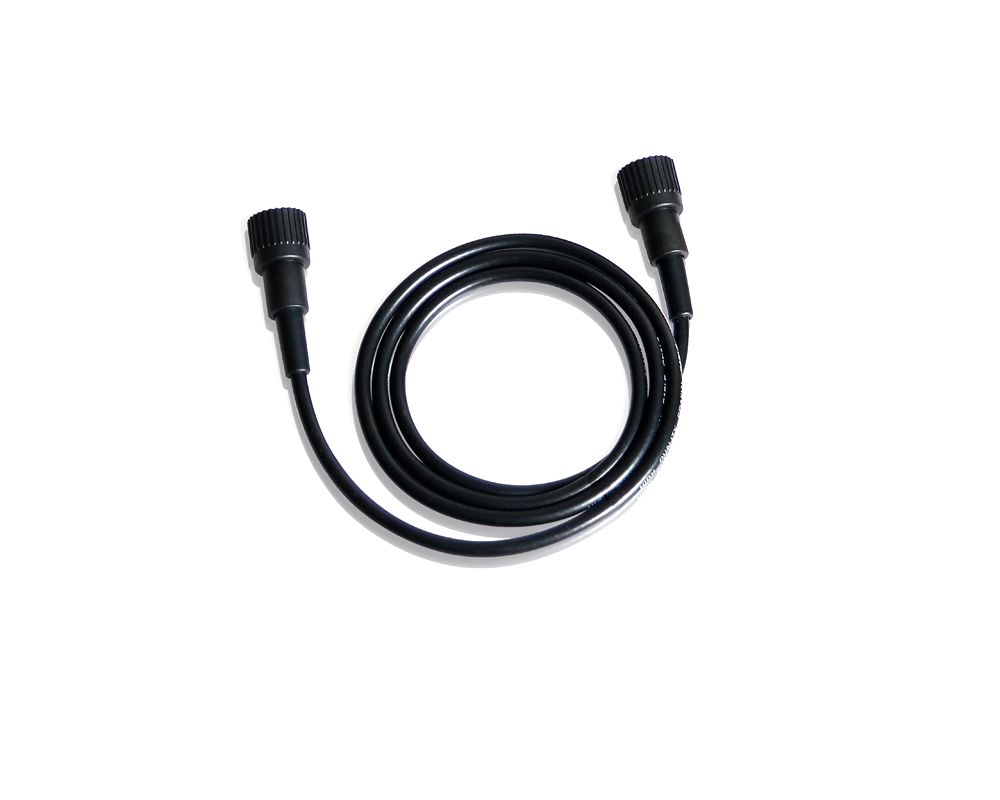

BNC輸出線CK-310/320 |
