EM5040E/5040A/5040B人工電源網絡是一款（50uH+5Ω）||50Ω V型 LISN（Line Impedance Stable Network）。該產品能在9kHz—30MHz射頻范圍內為被測試設備端子和參考地之間提供穩定的阻抗，同時又將來自電網的無用信號與測量電路隔離開,僅將被測試設備的干擾電壓耦合到測量接收機的輸入端。該產品的性能符合CISPR16-1-2
咨詢電話：400-838-1718

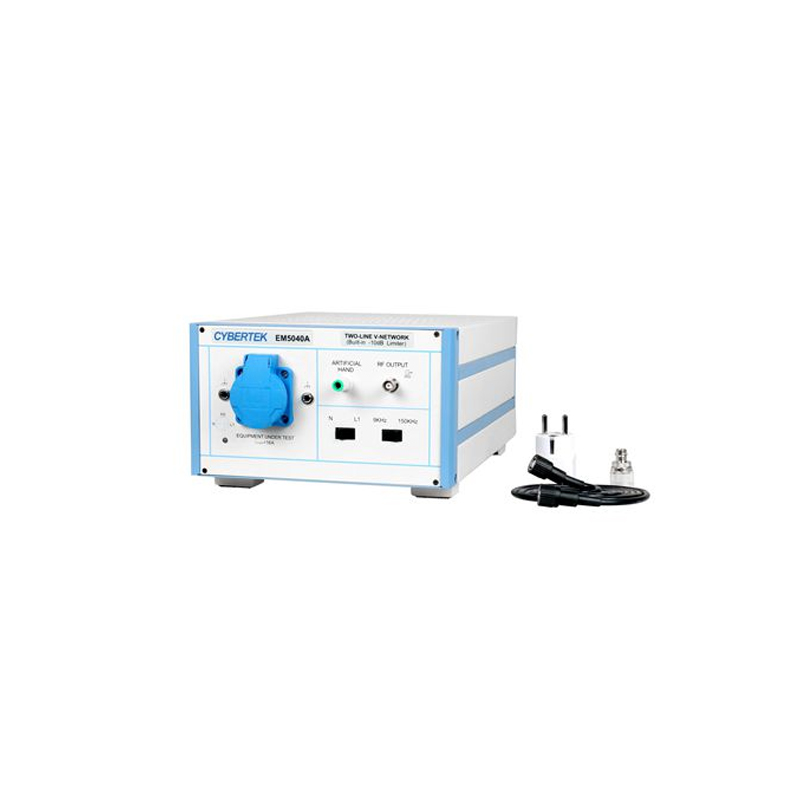

EM5040E/5040A/5040B人工電源網絡是一款（50uH+5Ω）||50Ω V型 LISN（Line Impedance Stable Network）。該產品能在9kHz—30MHz射頻范圍內為被測試設備端子和參考地之間提供穩定的阻抗，同時又將來自電網的無用信號與測量電路隔離開,僅將被測試設備的干擾電壓耦合到測量接收機的輸入端。該產品的性能符合CISPR16-1-2:2006標準要求，適用于單相設備傳導騷擾電壓測量。標準的BNC輸出接口和50歐姆輸出阻抗，可匹配任何廠家的接收機、頻譜儀等測量設備；產品自帶模擬手功能，可模擬手持式設備測量。
EM5040E是一款標準的人工電源網絡。EM5040A 在此基礎上增加了一個限幅器（有10dB衰減）和一個可選的150kHz高通濾波器。用戶可以根據相應標準選擇低端頻率從9kHz還是150kHz開始。產品內置的瞬態限幅器可以有效保護接收機或頻譜儀不會因?yàn)榇笮盘?hào)損壞。用戶可以把EM5040A直接安全地連接到以上設備，不需要另外購買限幅器。
特點：
■ 頻率范圍 9kHz～30MHz
■ 交流電壓 0～264VAC
■ 頻率范圍 50～60Hz ±5%
規格
型號 | EM5040A |
頻率范圍 | 9kHz～30MHz |
電路形式 | （50uH+5Ω）||50Ω V型 |
測量線路相數 | 單相兩線L/N1 |
交流電壓/頻率范圍 | 0～264VAC / 50～60Hz ±5% |
直流電壓范圍 | 0～375V DC |
電源輸出口 | 德標電源插座 |
輸出電流 | 額定16A |
保護接地方式 | 側面金屬面板接地 后面板4mm蝶形螺栓接地 |
輸出端接口 | 標準50Ω BNC female， |
模擬手功能 | 有 |
輸出信號 濾波器 | 高通濾波器9kHz/150kHz可選 |
輸出信號 限幅器 | 衰減系數-10dB 限制閥值130dBuV |
輸出信號 共模和差模分離 | 無 |
工作溫度范圍 | 0℃～45℃ |
存儲溫度 | -20℃～70℃ |
安全標準 | 符合EN61010-1 |
尺寸 | 338mm（長）×237mm(寬)×133mm（高） |
重量 | 5.25kg |
