CTA系列是一款能夠同時測量直流和交流的超高精度互感器。電流范圍從60A到2000A；精度高達0.03%；帶寬最高達到800kHz。利用磁通門技術實現高精度測量，優越的線性特性，極低的直流偏移，低溫漂特性，低插入損耗，強抗干擾性能，低噪聲等特點，非常適合高精度高穩定性的電流測量，廣泛應用于工業，醫療，實驗室等場合。
CTA系列互感器包括：CTA60(60A)、CTA200(200A)、CTA400(400A)、CTA700(700A)、CTA1000(1000A)、CTA2000（2000A）。CTA60(60A)、CTA200(200A)和CTA400(400A)測量孔徑為26mm；CTA700和CTA1000測量孔徑為30mm；CTA2000測量孔徑為70mm。標準的9 pin D-Sub male接口；工作狀態LED指示功能；使用方便，安全可靠。
特點：
■ 測量電流范圍±60A
■ 精度高達0.03%
規格
測量條件: 溫度: 25℃; 供電電壓: ±Uc =±15V
型 號 | CTA60 | ||
最大測量連續直流電流IPN DC | 60A | ||
最大測量連續有效值電流IPN | 42A | ||
測量電流范圍IPM | ±60A | ||
電流傳輸比 KN | 1:600 | ||
輸出電流IS | ±100mA | ||
精度(DC,50/60Hz正弦波) | ≤±(讀數的0.03%+30uA) | ||
帶寬(±3dB) BW | 800kHz | ||
負載電阻RM（在整個測量 電流，溫度，工作電壓范圍內） | RM min | RM max | |
0 | 60Ω | ||

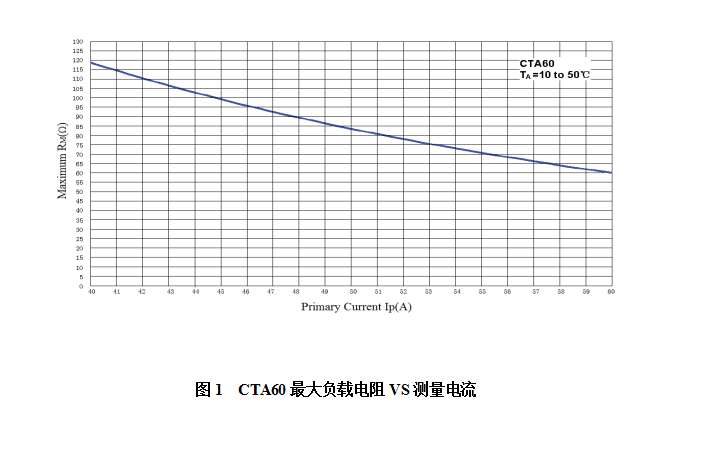

參考圖1 | |||
最大過載能力＠單個脈沖100ms | ±300A | ||
供電電壓 | ±15V(±5%) | ||
供電電流 | ≤80mA+IS | ||
額定工作電壓 RMS (IEC61010-1) | Basic insulation | 2000V | |
Beinforced insulation | 600V | ||
最大測量孔徑 | 26mm | ||
二次接口 | D-Sub-9Pin | ||
固定螺絲和緊固扭矩 | M4不銹鋼螺絲*4；2.8Nm M5不銹鋼螺絲*2；3.7Nm | ||
