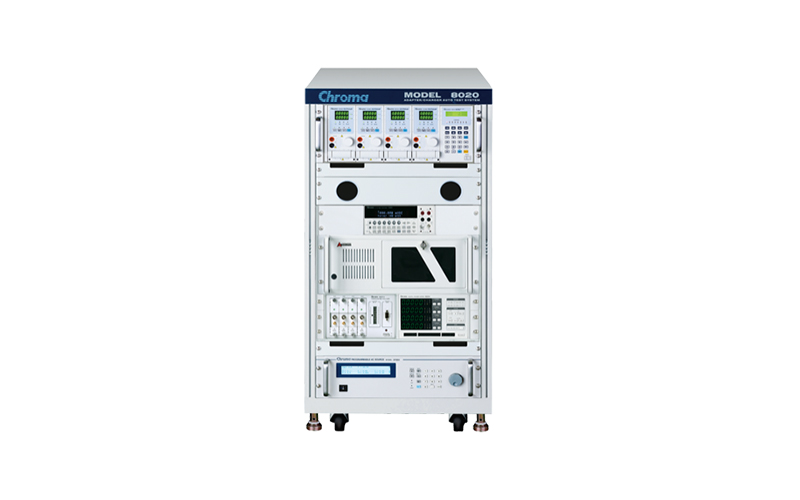

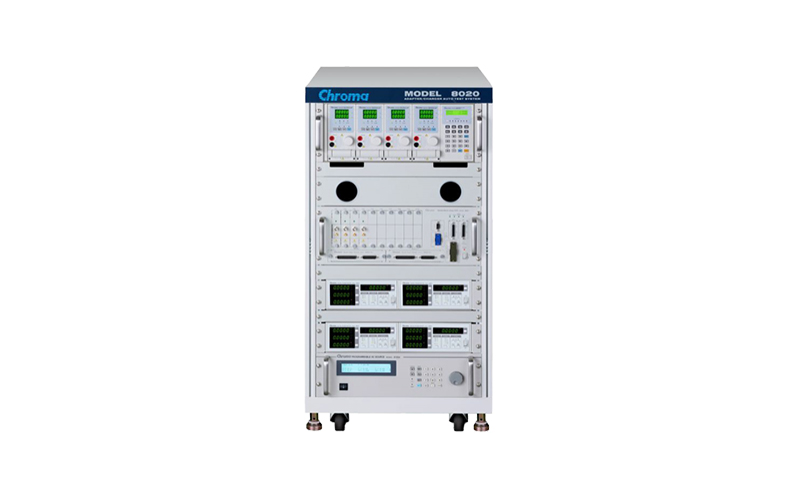

Chroma 8020 配接器/充電器自動測試系統是在生產線上測試配接器與充電器的最佳測試系統，8020可支援同時一次測試多顆待測物，大幅提升生產線產能，并且兼具Chroma 8000系統靈活的硬體架構，可選擇多種硬體例如交流電源供應器、電子負載、時序/雜訊分析儀、功率表等。
8020特別針對配接器與充電器特性，量身訂作并優化標準測試項目，測試效能佳，符合大量生產要求，另外，軟體功能操作簡單，容易使用，符合生產線需求。
Chroma 8020 測試系統已針對業界的新測試需求，擴充硬體與增加新的測試項目例如符合Energy Star要求的平均效率測試等。另針對業界未來的新測試需求，可彈性加入具有報表制作、統計分析和管理功能的Chroma 8020測試系統軟體，能夠產生各種測試報表，進行系統管理，滿足現代化品保和生產線的需求。另外，此系統也能與制造資訊系統(Shop-Floor System)連線，以控制生產流程。

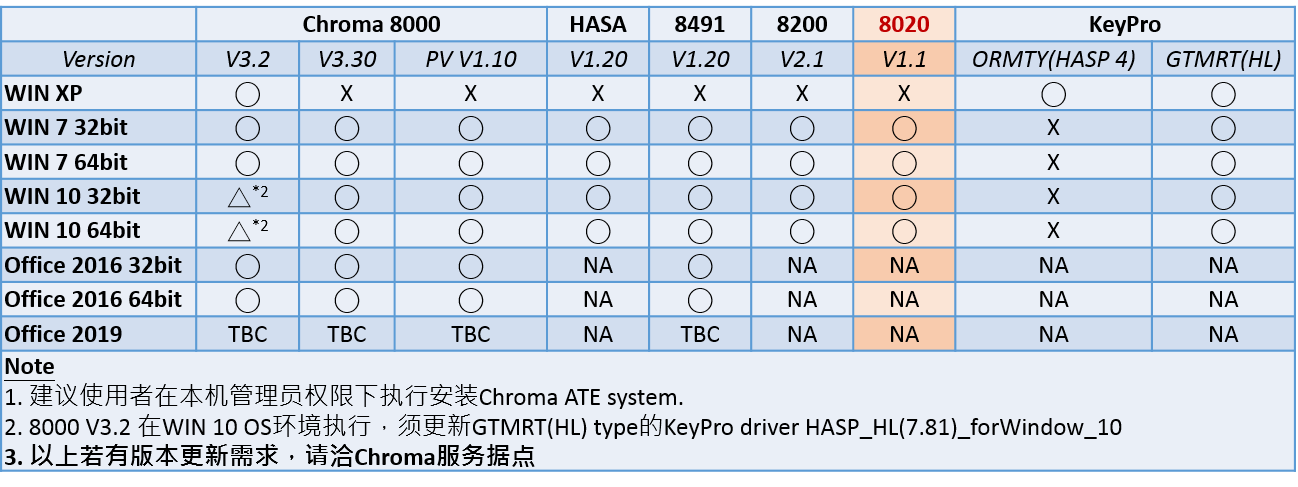

Chroma 8020 自動測試系統運行于Windows7/10以上的作業環境下，在簡單易學的Windows環境下為測試工程師提供專用的電源測試系統，并且方便使用Windows資源。
Chroma 8020自動測試系統配備了針對待測物(配接器/充電器)特性?xún)?yōu)化后之標準測試項目，使用者只需在標準測試項目上定義測試條件和測試規格即可測試。優化后的測試項目涵蓋了7類電源測試要求：輸出特性(Output Performance)檢測待測物的一般性能、輸入特性(Input Characteristic)檢測電源的輸入?yún)?shù)、穩定度測試(Regulation Tests)檢測待測物在輸入電源和負載變化時的穩定性、時序和瞬態(Timing & Transient)測量開機及關機時的瞬時狀態及各事件的時間、保護測試(Protection Tests)觸發電源的保護電路、特殊測試(Special Tests)和特殊功能(Special Features)提供了測試電源的特殊功能與方法。
輸出特性測試
| 輸入端特性測試
| 穩定度測試
|
時序以及瞬時特性測試
| 保護特性測試
| 特殊測試
|
特殊功能
|

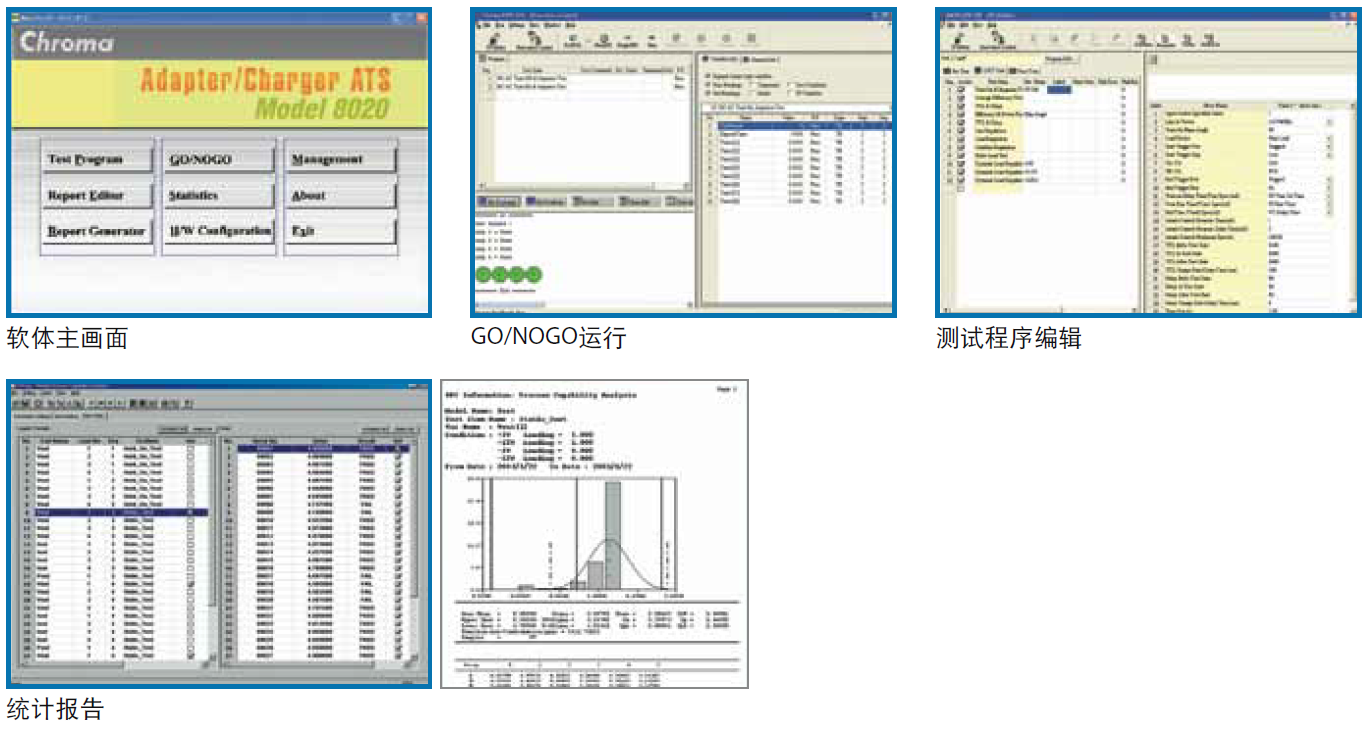

Chroma 8020自動測試系統的軟件平臺，特別針對生產在線使用所需，整個軟件功能操作簡單。Chroma 8020自動測試系統的軟件運行于Windows7/10以上的作業環境，為其提供了必要的外圍支持。
研究發現智能型手機使用電容屏的多點觸控屏幕，在充電過程中來自AC-DC充電器所產生的共模噪聲電壓突波在觸控時進入面板，嚴重影響觸控性能，常導致觸控讀取不準確或造成假性觸控訊號，因此手機廠商合力制定IEC62684標準，規范電池充電器的噪聲頻譜規格。
IEC62684 MoU標準規范定義了行動裝置充電器的共模噪聲的組成成分、規格限值與量測設置建議，致茂電子共模噪聲測試解決方案符合IEC62684規范要求且能快速穩定地進行充電器共模噪聲量測；Chroma 80611 時序/噪聲分析儀內建4Mhz低通濾波器，可濾除<250ns高頻noise，符合可忽略<250ns高頻noise的量測要求，搭配Chroma 8020系統達到自動化測試，滿足產線快速量產測試需求。
| 設備 | 型號 | 應用 |
|---|---|---|
| 輸入源 | Chroma 6500/61600/61500 AC Source | IEC62684規范要求測試輸入電壓253Vac/50Hz |
| 高通濾波器 | Chroma設計 | 濾除50Hz基頻漣波成分，且不會造成高頻noise衰減失真 |

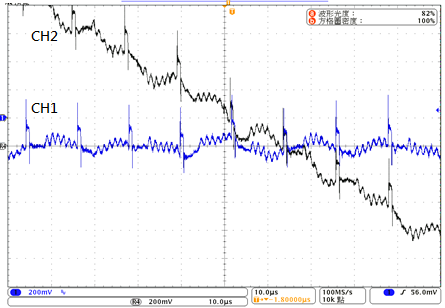

 ▲ 上述波形CH2含50Hz基頻漣波成分，CH1為經HPF濾波后，沒有造成高頻noise衰減或失真 | ||

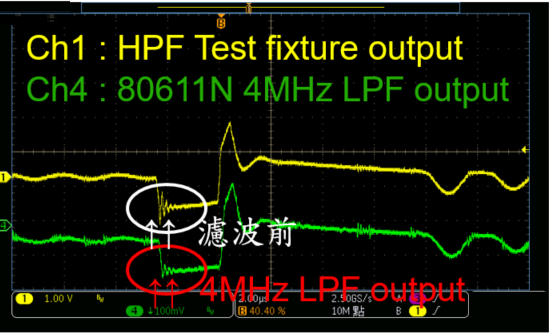

| 共模噪聲量測儀 | Chroma 80611時序/噪聲分析儀 | 內建4MHz LPF可濾除<250ns高頻noise，符合IEC62684規范要求 |
 | ||
與示波器量測比較
Chroma 80611 時序/噪聲分析儀采用模擬電路量測方式應用于敏感的共模噪聲量測，可有效排除不穩定、不連續等非預期的干擾突波，穩定正確的量測共模噪聲；另外Chroma 80611的差模量測架構有別于示波器共地架構，可避免在multi-UUT測試時，待測物輸出共地造成噪聲特性互相影響問題。

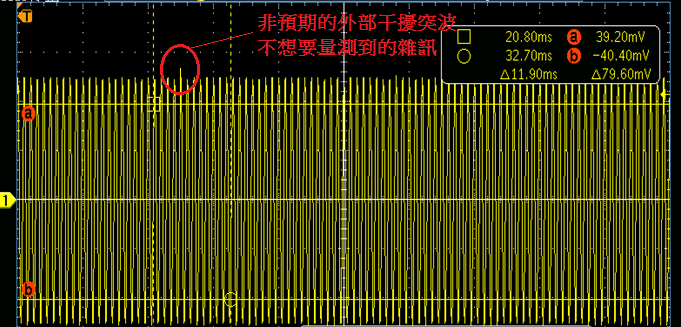

示波器是以Digitizing方式量測，會量測所有screen上或cursor內的max峰值，包括不連續/不穩定的噪聲，及并非待測物本身特性產生的不想要量測到外來的干擾噪聲。
| 功能規格 | Chroma 80611 | 示波器 |
|---|---|---|
| Resolution | 400mV/15bit 2V/14bit | 8bit 內存長度參數設定影響量測精準度與測試時間 |
| 一次測試多顆待測物測試速度 | 可同時讀取所有通道量測數值 | 只能單通道各別量測，逐一讀取量測數值 |
| 通道數(臺) | Chroma 80611: 10CH Chroma 80614: 4CH | 一般示波器(4CH)沒有external trig埠，量測時序時，必需犧牲一個信道接AC source transition訊號 |
| 量測架構 | 差模量測：Multi-UUT同時測試時，可避免待測物noise特性互相耦和干擾 | 共模量測：待測物輸出共地，可能造成輸出特性相互影響 |
