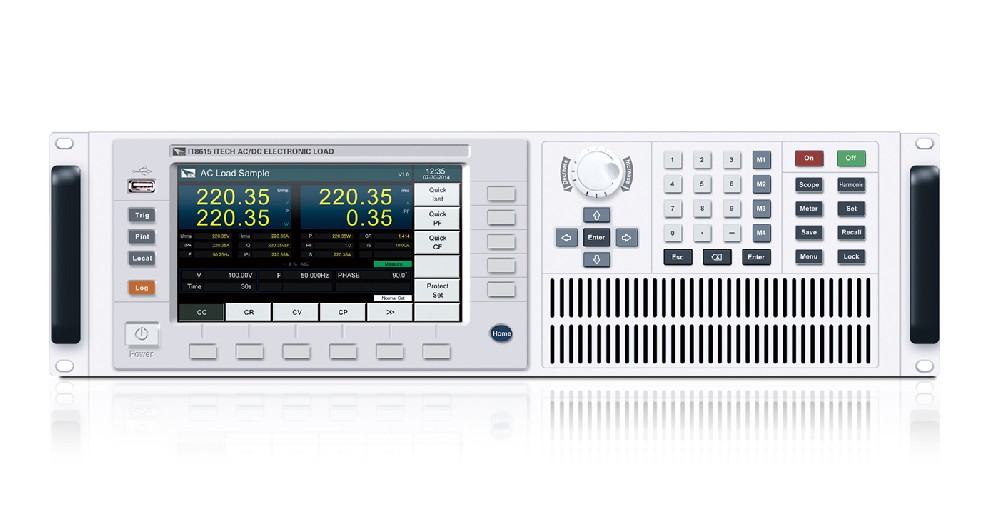

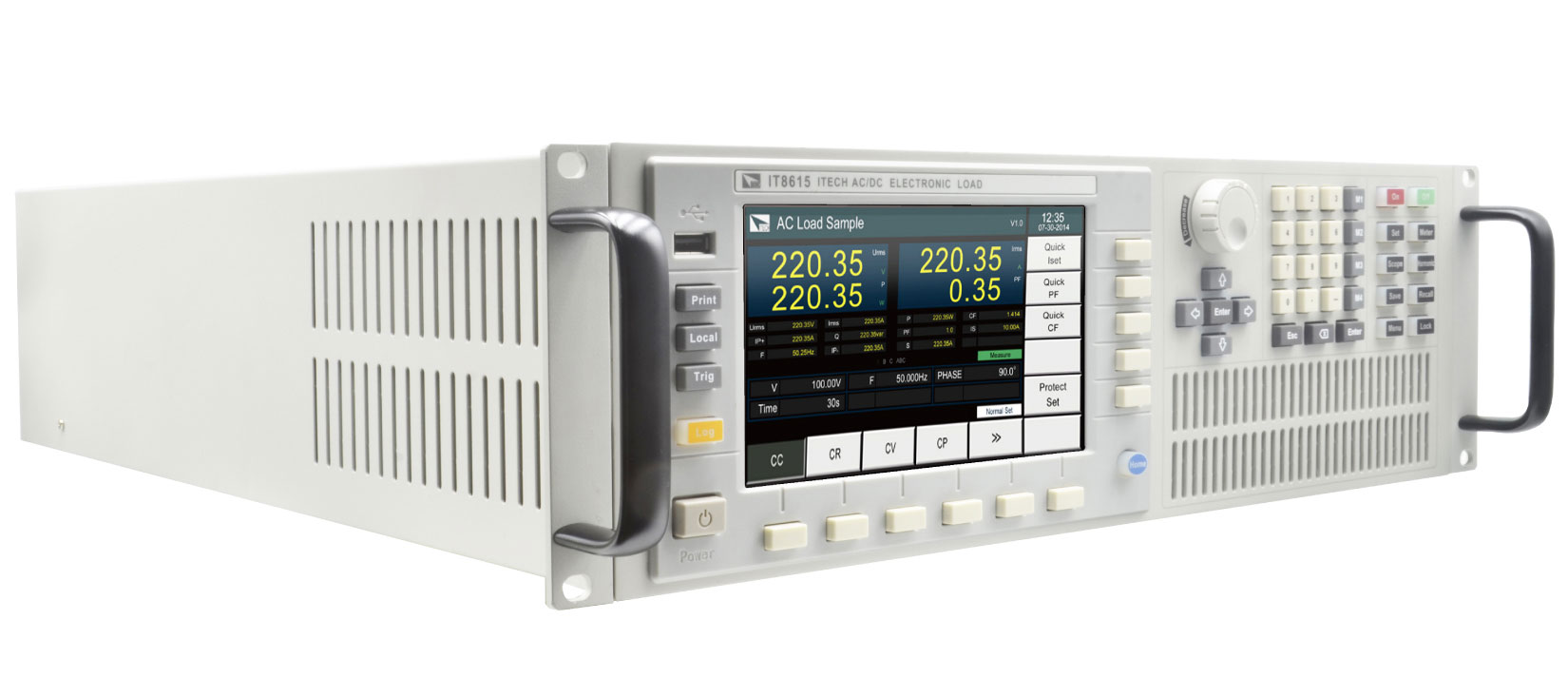

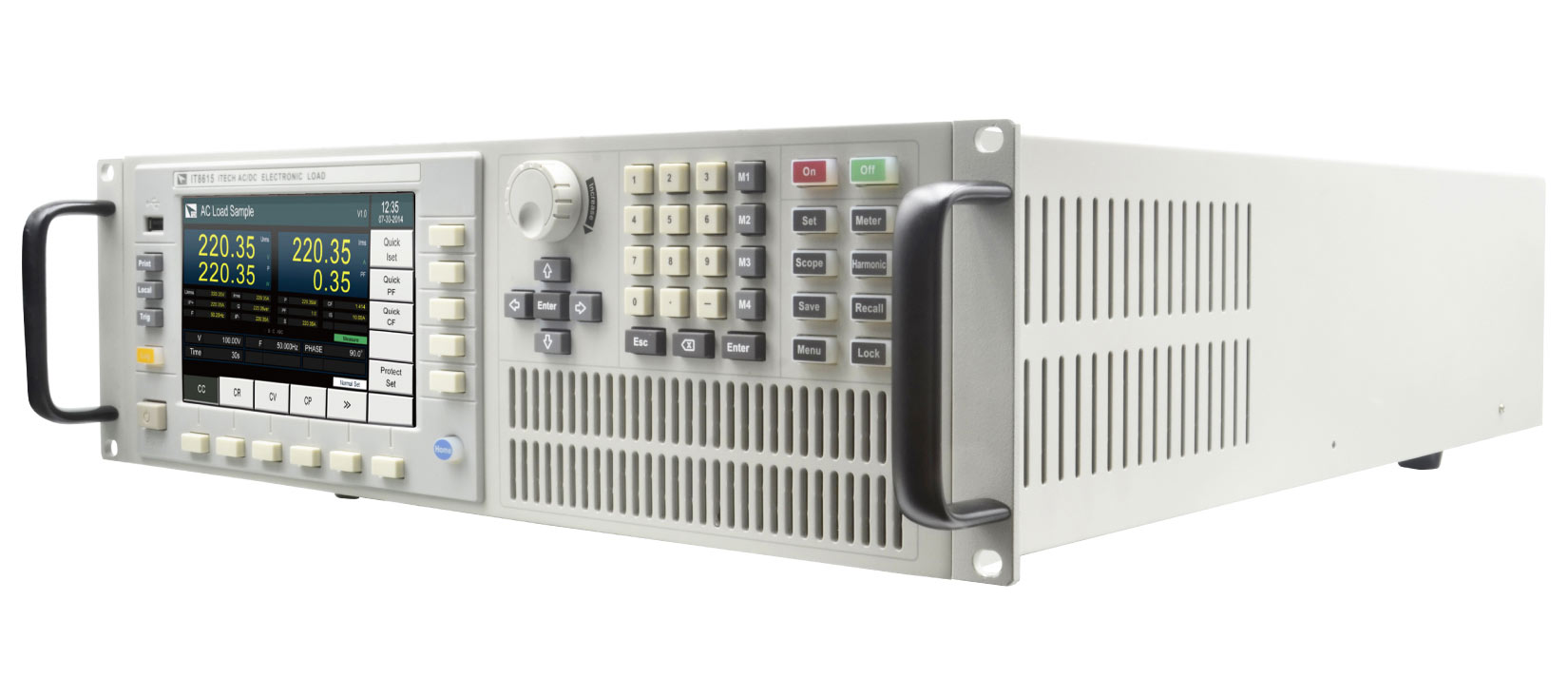

IT8600交/直流電子負載全系列功率范圍可達14.4kVA，頻率45Hz~450Hz可調。示波器顯示功能，可顯示電壓和電流輸入波形。具有浪涌電流，峰值，有效值及PF等參數量測模式，更可量測高達50次的電壓諧波，分析待測物性能。內建標準LAN/USB通信接口，提供快速穩定的通信質量。可用于給不斷電系統（UPS），逆變器，AC電源及相關交流電子元器件的測試，提供優異的解決方案。
咨詢電話：400-838-1718
產品特點
? 頻率范圍：45~450HZ
? 功率范圍：0-14.4kVA
? 電壓范圍：15~260Vrms、50~420Vrms
? 電流范圍：0-160Arms
? 并聯/三相控制 *1
? 7寸LCD顯示屏
? 示波器波形顯示功能，顯示電壓和電流波形
? 高速 AD 采樣，實時波形抓取
? 可量測Vrms/Vpk/Vdc/Irms/Ipk/Idc/W/VA/VAR/CF/PF/FREQ
? 可量測高達50次的THD（V）參數
? 交流電子負載：CC /CR/CP模式
? 直流電子負載：CC/CR/CP/CV模式 *2
? 外部0-10V模擬量控制，電壓，電流模擬量監控功能 *3
? OTP/OCP/OVP/UVP/OPP保護功能
? GPIB/LAN/USB通信接口，外部U盤接口
*1 IT8616不具備此功能、IT8617可單三相切換
*2 僅限IT8615/IT8615L具備CV模式
*3 僅限IT8615和IT8615L具備外部模擬量的功能
產品功能與優勢
應用范圍
同時顯示多項參數

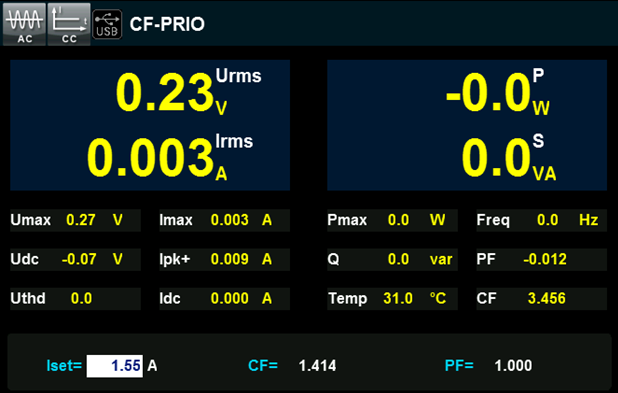

IT8600為用戶提供了7寸LCD顯示屏幕，采用了人性化的圖形顯示界面，不但可以同時查看多項參數，還能選擇波形，柱狀圖和列表等多種顯示方式，開啟全新的使用感受，充分考慮了工程師不同測試中的各種量測需求。
諧波量測分析功能

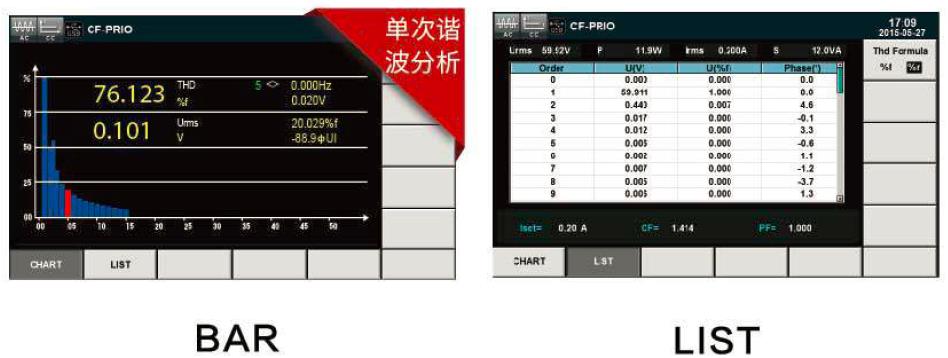

IT8600提供了功能強大的數據量測功能，除了可以測量常規的Vrms、Vpk、Vdc、Irms、Ipk、Idc、W、VA、VAR、CF、PF、Freq等參數外，更提供獨特的電壓諧波分析功能，以驗證待測物（不間斷電源UPS，發電機等）。對于電網的諧波干擾，具有高達50次電壓諧波的分析功能，并且可以以不同形式顯示各次諧波所占百分比的分析結果。

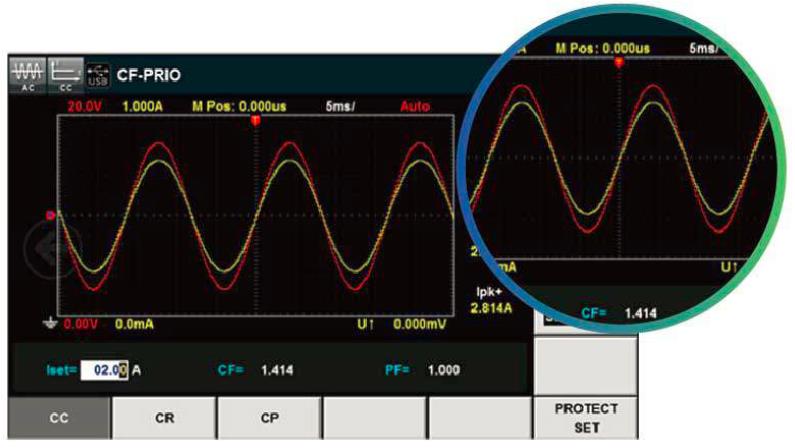

示波器波形顯示功能
IT8600獨特的示波器波形顯示功能，可以選擇顯示或隱藏待測物的輸入電壓和電流波形，屏幕上只觀察必要波形，更為直觀。同時還可以通過人性化的截屏功能鍵，將當前屏幕圖片截圖并通過前置USB接口保存到外圍設備存儲盤中，方便對數據及波形進行二次分析。
并聯/三相控制

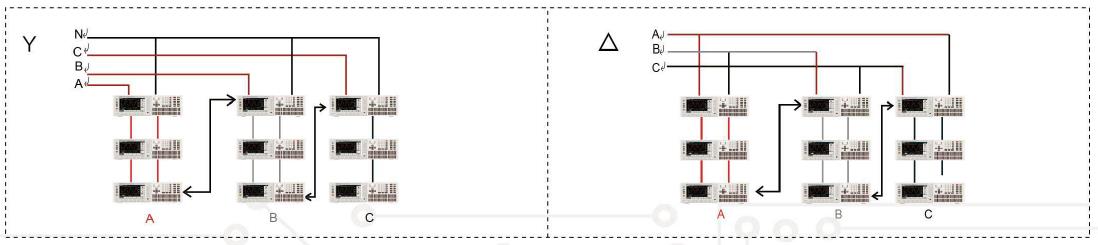

IT8600提供多臺并聯、三相與并聯三相的功能，可以實現對于三相交流電源或者更大功率電源的測試應用。在三相并聯應用中，用戶可以根據實際需求實現Y型和Δ型的連接方式，進行自由靈活的搭配。IT8600還可以實現交流380V的輸入，全球通用，滿足多元的測試需求。
（* IT8616不具備此功能、IT8617可單三相切換）
選件&配件

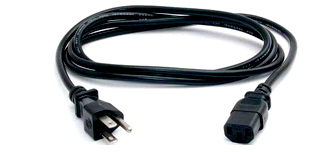

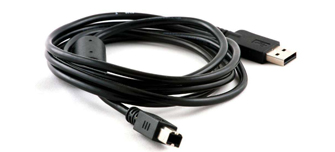

 AC電源線(配件） AC電源線(配件） |  USB直連線（配件） 用于USB口通訊 |

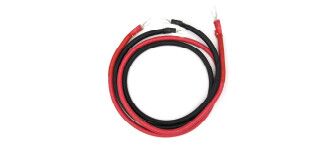

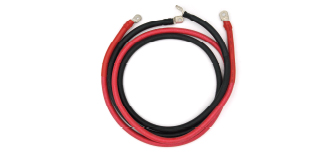

IT-E33620-OO（選件） 360A/2m/圓端子 紅黑測試線一對 |
IT-E32420-OO（選件） 240A/2m/圓端子 紅黑測試線一對 |
IT-E32410-OO（選件） 240A/1m/圓端子 紅黑測試線一對 |
IT-E31220-OO（選件） 120A/2m/圓端子 紅黑測試線一對 |
IT-E30615-OO（選件） 60A/1.5m/圓端子 紅黑測試線一對... |
IT-E30312-YY（選件） 30A/1.2m/Y端子 紅黑測試線一對 |
IT-E30320-YY（選件） 30A/2m/Y端子 紅黑測試線一對 |
型號 | IT8616 | |
AC輸入?yún)?shù) | ||
參數 | 輸入電壓 | 50~420Vrms , 600V peak |
電流 | 0~40Arms ,120Apeak | |
功率 | 0-3600W | |
頻率 | 45~450Hz | |
CC 模式*1 | 量程 | 0.1~40Arms |
分辨率 | 2mA | |
精度 | ±(0.1%+0.2%FS) | |
CR 模式*2 | 量程 | 1.5Ω~1.25KΩ |
分辨率 | 16bit | |
精度 | 0.2% +0.01S | |
CP 模式 | 量程 | 3600W |
分辨率 | 0.4W | |
精度 | 0.5%+0.5%FS | |
峰值因素(CF) (CP,CC 模式下) | 量程 | 1.414~5.0 |
分辨率 | 0.005 | |
精度 | (0.5%*(1+2/9) / Irms) + 1% FS | |
功率因素 （PF） | 量程 | 0~1 超前或滯后 |
分辨率 | 0.001 | |
DC Section | ||
額定參數 | 輸入電壓 | 10- 600V |
輸入電流 | 0.1~40A | |
輸入功率 | 0-1800 W | |
工作模式 | CC、CR、CP | |
短路仿真 | 工作 CC 模式下最大功率點或最大工作電流 | |
Meter | ||
電流 | 量程 | 0-120A |
分辨率 | 1mA | |
精度 | 0.2%+0.2%FS+0.2%*CF^2*KHZ | |
電壓 | 量程 | 0-600V |
分辨率 | 10mV | |
精度 | 0.1%+0.1%FS | |
Meter (continue) | ||
其他參數 | S(VA),Q(VAR),P(W),Ip+,Ip-,Freq,THDv,CF,PF,R,FFT | |
Other | ||
電壓監控 | ±600v/±10V(隔離) | |
電流監控 | ±120A/±10V(隔離) | |
保護 | OCP:約 42Arms,OVP:約 430Vrms,OPP:約 3700W,OTP:85 ℃ | |
接口 | GPIB、USB、LAN | |
供電電源 | 電壓 | 100-240V AC |
頻率 | 47-63 Hz | |
功率 | 300VA | |
