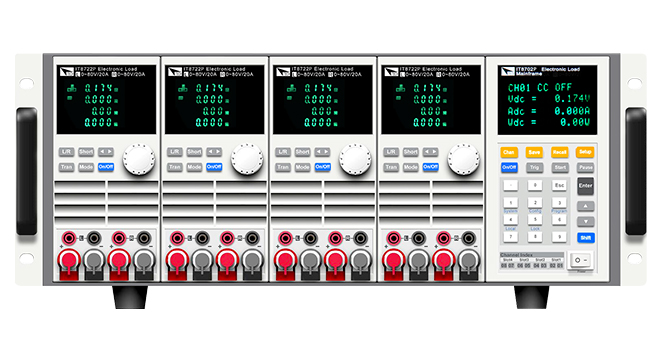

IT8700P系列多路輸入可編程直流電子負載在IT8700的基礎上進行了改良并升級，繼承了原有可抽換式模塊化的設計，單機框可達8個通道，擴展機框可達16通道。用戶可根據需求在8款負載模組中自由選配。同時配備了前/后端子，更符合用戶多樣化的測試需求。IT8700P保留了IT8700斜率可調和list帶載波形編輯的功能，新增了電流上限、PLC設置以及CV環路速度可調功能，用戶可以在新升級的7種操作模式下設定自動測試功能，方便研發及生產線上的快速精確測試。同時，IT8700P系列具有自我診斷過電壓、過電流、過功率、過溫度等保護功能，防止由于誤操作或環境因素導致的儀器受損或人身傷害。
咨詢電話：400-838-1718
產品特點
? 抽換式模組，可自由搭配所需的測試方案;
? 雙通道模塊可同時顯示每一通道數據無需切換
? 單個機框可達8個通道，擴展機框可達16通道;
? 雙通道負載模塊具有動態功率分配功能，大幅節約設備成本
? 前/后接線端子任意選擇
? 用戶可以自行定制模組左右順序
? 7種操作模式：CC/CV/CR/CP/CV+CC/CR+CC/CW+CC
? CV環路速度可調，匹配不同電源
? 高達0.1mV/0.01mA的解析度和高精度
? 具有短路峰值電流和峰值電壓的測量功能
? 電壓、電流測量速度可達50kHz
? 可調整電流上升/下降斜率
? 在List模式下，可模擬各種帶載波形
? 高達25kHz的動態模式，100kHz的List模式設置速度
? 自動測試功能，可自動判定測試結果是否有超出設定規格
? 可同步執行多組電子負載模組拉載
? OVP/OCP/OPP/OTP/防反接保護功能
? 內置Ether Ne t/GPIB/USB/RS232通信接口
產品功能與優勢

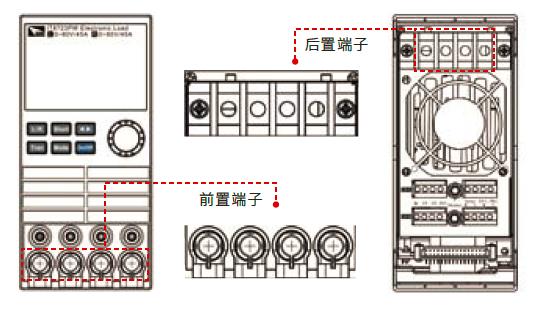

前/后端子任選，滿足多樣選擇
IT8700P同時配備前/ 后接線端子，前/后面板均可以接線測試，滿足用戶多樣話的測試需求，同時也避免了操作失誤，提高了測試效率。同時，IT8700P 僅為4U 高度，使得產品更符合上標準機柜需求，加大了系統集成的兼容性。

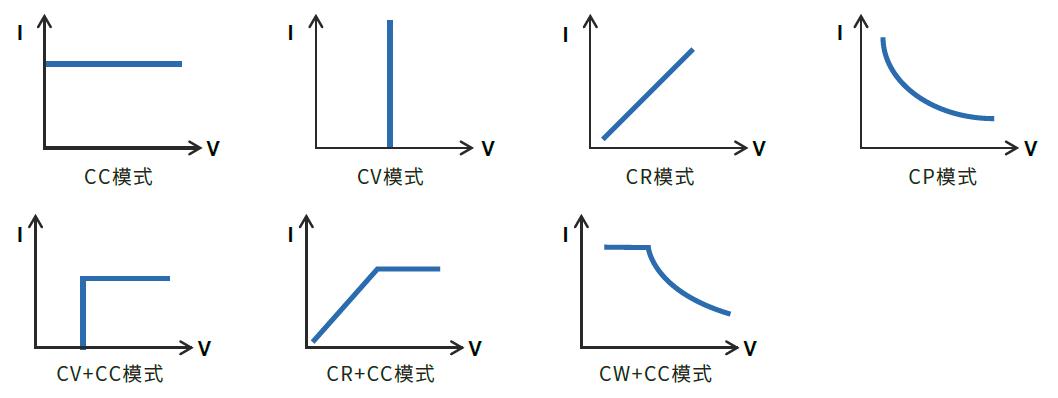

七種工作模式
IT8700P系列在原有CC/CV/CR/CP四種基本操作模式基礎上新增了3種復合式操作模式：CV+CC/CR+CC/C W+CC , 在CV/CR/CW定態操作模式下增加了CC限流值(I-Limit)的設定，可幫助工程師有效解決應用中瞬時突波電流的問題，避免待測物觸發保護甚至燒壞等情況，可適應多種場合的測試需求。
可自由配置的模組化系統結構
IT8700P系列采用可抽換模組式設計，用戶可根據需要自由選配模組。而且每個負載模組和主控模組單元之中都具有高性能微處理芯片。它們之間采用平行架構，因此具有高測試速度。負載模組之間由系統同步控制，也可以同步測試具有多路輸出的電源。

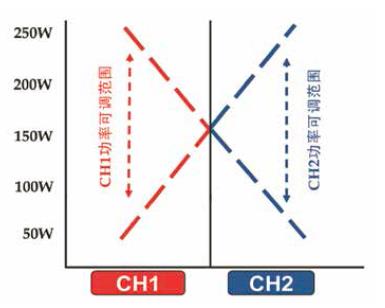

動態功率分配模式
雙通道IT8700P系列，具有動態功率分配功能，在測試應用中可以大大節約購買設備的成本。IT8700P系列模塊在總功率不超過300W，單通道不超過250W的前提下，功率可以自由分配給兩個通道使用，而不是傳統意義上的限定了通道功率分配，使用者可根據測試需求，將模塊內兩路負載功率調整為所需的功率配比，讓負載功率利用率達到前所未有的最佳點。例如當您需要130W+170W或者50W+250W雙路負載時,IT8700P系列僅需單個模組即可完成。
搭配ITECH測試系統
IT8700可與ITECH電源、電池內阻測試儀及溫度采集儀等組建ITS5300電池測試系統，實現高達上百路通道同時運行，實時記錄電壓、電流等波形，測試數據可導出至EXCEL。
IT8700也可搭配ITECH交直流電源、繼電器卡、I/O卡、DSO卡等組建ITS9500電源測試系統，實現多電源模塊同時測試或多路輸出AC/DC或DC/DC電源模塊的測試。
IT8700搭配IT9380軟件可實現太陽能電池的多路測試，各路測試界面可自由切換，支持采樣時間設置、測試數據的導出，加上IT8700高達50KHz的I-V采樣率，實現了太陽能電池板高效、全自動化的測試。
選件&配件

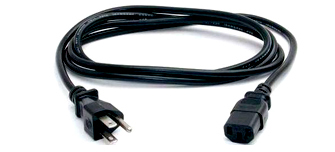

 AC電源線(配件） AC電源線(配件） |
USB直連線（配件） 用于USB口通訊 |

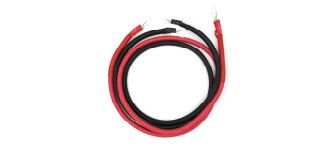

IT-E30320-YY（選件） 30A/2m/Y端子 紅黑測試線一對 |

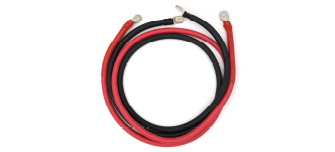

IT-E33620-OO（選件） 360A/2m/圓端子 紅黑測試線一對 |
IT-E32420-OO（選件） 240A/2m/圓端子 紅黑測試線一對 |
IT-E32410-OO（選件） 240A/1m/圓端子 紅黑測試線一對 |
IT-E31220-OO（選件） 120A/2m/圓端子 紅黑測試線一對 |
IT-E30615-OO（選件） 60A/1.5m/圓端子 紅黑測試線一對... |
30A/1.2m/Y端子 紅黑測試線一對 |
