LED Driver為電流源，因此有一可輸出的電壓范圍及一固定的輸出電流。在LED Driver的測試上，一般常使用的方式有下列幾種：
使用真實電阻當負載。
使用傳統電子負載操作于定電阻(CR)模式或定電壓(CV)模式。
使用真實LED串聯當負載。
但是這些測試方式都有其缺點，無法完全適合LED Driver的測試需求。

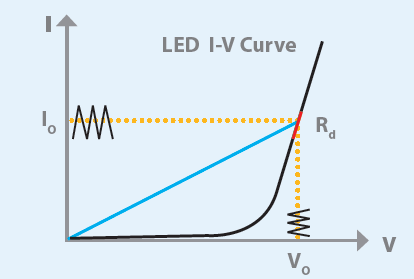

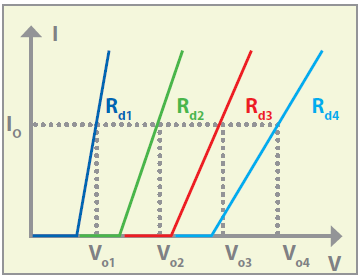

| 由LED的V-I特性曲線(左圖)中，可知LED有一順向偏壓VF及一導通電阻(Rd)。當以真實電阻為負載，其V-I特型是一直線，并無法模擬LED的特性。尤其當LED Driver開機電壓上升時，電流波形不同，可能會無法開機。而傳統電子負載的CR及CV模式，都是以穩態時的LED操作點為設定值，對開關機或PWM調光動態的特性，無法模擬，也可能導致LED Driver產生不正常的動作或保護。而若以LED來當負載，雖能完全測試LED Driver。但卻有LED老化問題，及LED Driver不同的輸出電壓測試上，需串聯不同顆數的LED，如此將會造成測試上與生產上的不便。 |
致茂6310A系列電子負載中的63110A/63113A新創了一個新的操作模式 - LED模式，來仿真LED。用戶僅需透過設定LED電源的輸出電壓、電流及LED的操作點動態電阻，即可仿真LED的拉載特性。還可設定LED的操作點阻抗及高頻阻抗，讓拉載電流及高頻連波與更趨近于真實LED。對于PWM調光測試，63110A的全新設計中，亦增加了帶寬，讓用戶亦可透過電子負載完成動態調光測試。

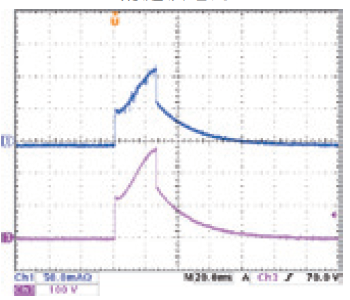

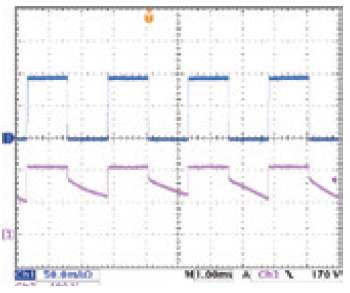

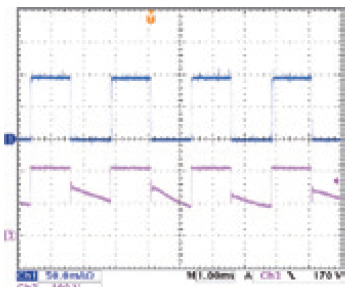

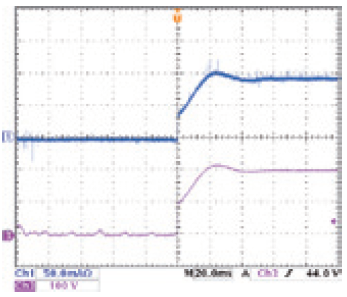

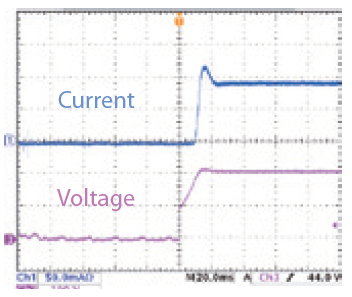

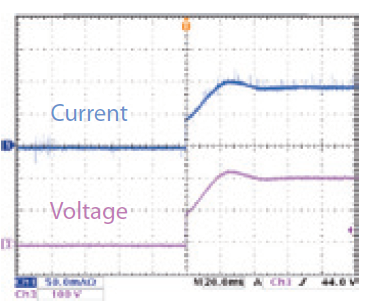

圖2是以LED為負載所拉載的電流波形(藍色)；圖3為63110A LED模式的拉載電流波形(藍色) ；由圖2與圖3可觀察到兩者于LED電源于開機時的拉載電壓電流波形非常相似。圖4為測LED為負載在調光時的電流波形。圖5為63110A為負載在調光時的電流波形。
 ▲ (圖2) 以LED為負載 |  ▲ (圖3) 63110A LED模式為負載 |  ▲ (圖3) 以LED為負載 |  ▲ (圖4) 以63110A為負載 |

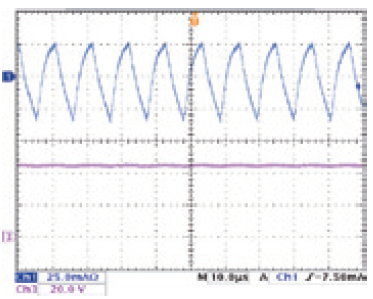

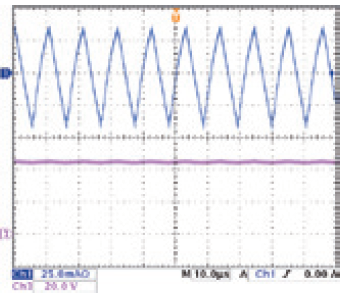

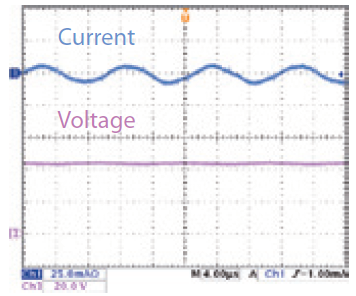

LED電源的輸出漣波電流可以透過調整63110A內部電阻 (Rr) 來模擬。傳統電子負載無法仿真LED電源的輸出漣波電流，如圖6所示。圖7為LED當負載時的漣波電流。圖8為63110A當負載時的漣波電流。圖9與圖10分別使用真實電阻與電子負載時的開機波型。
 ▲ (圖6) 傳統電子負載測試下的漣波電流 |  ▲ (圖7) 以LED為負載測試下的漣波電流 |  ▲ (圖8) 以63110A為負載測試下的漣波電流 |  ▲ (圖9) 以真實電阻為負載 |

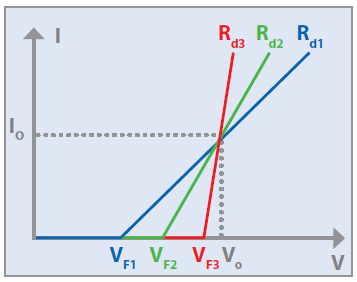

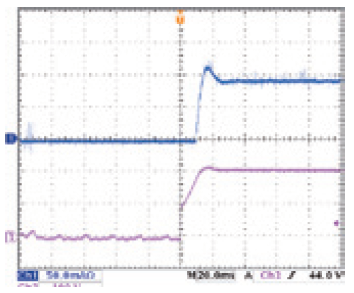

圖10的電流與LED為負載（如圖2）的電流波形有相當大差異，且電流及電壓都有過沖的情況發生，易導致LED電源在開機時發生過電壓或過電流保護，如圖11所示。因此不管是真實電阻或是電子負載的定電阻模式，都比較無法仿真真實的情況。圖12代表不同顆數的LED模擬；圖13表示不同特性的LED模擬。
 ▲ (圖10) 以定電阻模式為負載 |  ▲ (圖11) 以真實電阻為負載 (LED power driver無法開機) |  ▲ (圖12) 不同顆數LED模擬 |  ▲ (圖13) 不同特性LED模擬 |
<td colspan="2" style="padding: 0px; outline: none; margin: 0px; cursor: text; border-width: 1px; border-style: s
Model | 63110A(100Wx2) | 63113A | 63115A | |||
Power | 100W | 300W | 300W | |||
Current | 0~0.6A | 0~2A | 0~5A | 0~20A | 0~5A | 0~20A |
Voltage*1 | 0~500V | 0~300V | 0~600V | |||
Min. Operating Voltage | 6V@2A | 4V@20A | 4V@20A | |||
Constant Current Mode | ||||||
Range | 0~0.6A | 0~2A | 0~5A | 0~20A | 0~5A | 0~20A |
Resolution | 12μA | 40μA | 100μA | 400μA | 100μA | 400μA |
Accuracy | 0.1%+0.1% F.S. | 0.1%+0.1% F.S. | 0.1%+0.2% F.S. | 0.1%+0.1% F.S. | 0.1%+0.2% F.S. | |
Constant Resistance Mode | ||||||
Range | CRL : 3Ω~1kΩ(100W/100V) CRH : 10Ω~10kΩ(100W/500V) | CRL @ CH : 0.2Ω~200Ω(300W/60V) CRL @ CL : 0.8Ω~800Ω(300W/60V) CRH @ CL : 4Ω~4kΩ(300W/300V) | CRL @ CH : 0.2Ω~200Ω(300W/60V) CRL @ CL : 0.8Ω~800Ω(300W/60V) CRH @ CL : 8Ω~8kΩ(300W/600V) | |||
Resolution*2 | CRL : 62.5μS CRH : 6.25μS | CRL @ CH : 100μS CRL @ CL : 25μS CRH @ CL : 5μS | CRL @ CH :100μS CRL @ CL : 25μS CRH @ CL : 2.5μS | |||
Accuracy | 1kΩ: 4mS+0.2% 10kΩ: 1mS+0.1% | 0.2% (setting + range) | 0.2% (setting + range) | |||
Constant Voltage Mode | ||||||
Range | 0~500V | 0~300V | 0~600V | |||
Resolution | 20mV | 6mV | 12mV | |||
Accuracy | 0.05% + 0.1%F.S. | 0.05% + 0.1%F.S. | 0.05% + 0.1%F.S. | |||
LEDMode | ||||||
Range | OperatingVoltage:0~100V/0~500V RdCoe??cient : 0.001~1 VF: 0~100V/0~500V Current: 0~2A Rd: 1Ω~1kΩ/10Ω~10kΩ | OperatingVoltage: 0~60V/0~300V RdCoe??cient : 0.001~1 VF: 0~60V/0~300V LEDL @ CH : 0~60V- 0~20A (Rd: 0.05Ω~50Ω) LEDL @ CL : 0~60V- 0~5A (Rd: 0.8Ω~800Ω) LEDH @ CL : 0~300V- 0~5A (Rd: 4Ω~4kΩ) | OperatingVoltage: 0~60V/0~600V RdCoe??cient : 0.001~1 VF: 0~60V/0~600V LEDL @ CH : 0~60V- 0~20A (Rd: 0.05Ω~50Ω) LEDL @ CL : 0~60V- 0~5A (Rd: 0.8Ω~800Ω) LEDH @ CL : 0~600V- 0~5A (Rd: 8Ω~8kΩ) | |||
Resolution *2 | Vo: 4mV/20mV Io : 0.1mA RdCoe??cient : 0.001 Rd: 62.5μS/6.25μS VF: 4mV/20mV | Vo: 1.2mV/6mV Io : 100μA/400μA RdCoe??cient : 0.001 Rd: 400μS / 25μS / 5μS VF: 1.2mV/ 6mV | Vo: 1.2mV/12mV Io: 100μA/400μA RdCoe??cient : 0.001 Rd: 400μS/25μS/2.5μS VF: 6mV/ 60mV | |||
DynamicMode | ||||||
DynamicMode | -- | C.C.Mode | C.C.Mode | |||
T1& T2 | -- | 0.025ms~ 50ms / Res: 5μs 0.1ms~ 500ms / Res: 25μs 10ms ~ 50s / Res: 2.5ms | 0.025ms~ 50ms / Res: 5μs 0.1ms~ 500ms / Res: 25μs 10ms ~ 50s / Res: 2.5ms | |||
Accuracy | -- | 1μs/1ms+100ppm | 1μs/1ms+100ppm | |||
Slew Rate | -- | 0.8~200mA/μs | 3.2~800mA/μs | 0.8~200mA/μs | 3.2~800mA/μs | |
Resolution | -- | 0.8mA/μs | 3.2mA/μs | 0.8mA/μs | 3.2mA/μs | |

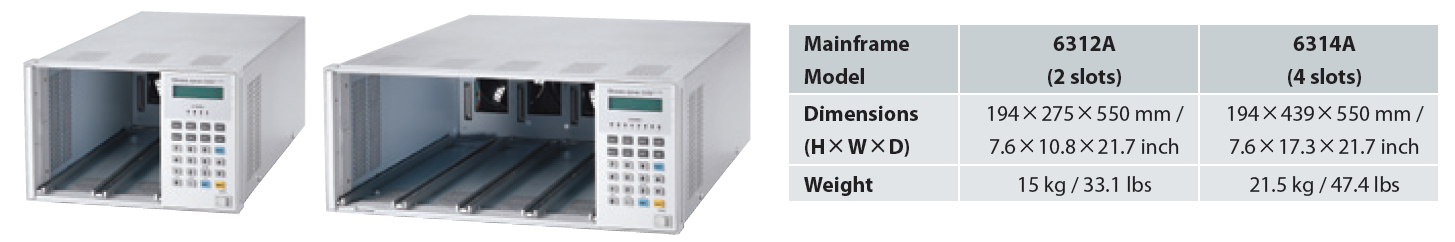

6312A :雙負載模塊機框
6314A :四負載模塊機框
63101A :電子負載模塊80V/40A/200W
63102A :電子負載模塊80V/20A/100W x 2
63103A :電子負載模塊80V/60A/300W
63105A :電子負載模塊500V/10A/300W
63106A :電子負載模塊80V/120A/600W
63107A :電子負載模塊80V/5A&40A/30W&250W
63108A :電子負載模塊500V/20A/600W
63112A :電子負載模塊80V/240A/1200W
63123A :電子負載模塊120V/70A/350W
A631000 : 6314A與6312A用GPIB控制適配卡
A631001 :遠程
