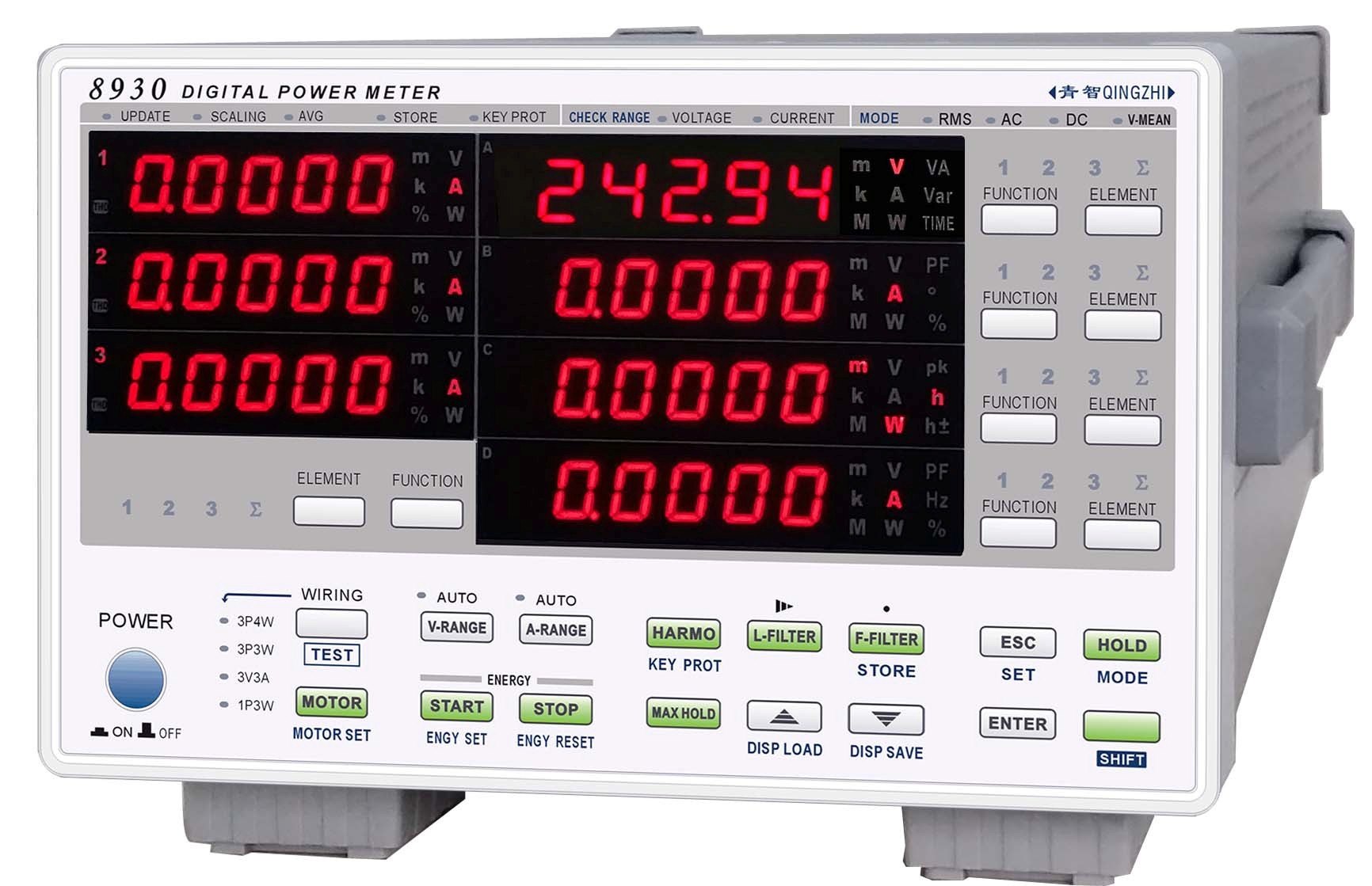

8930數字功率計裝配3個輸入單元。因此，8930數字功率計不但可以測量每個輸入單元的單相測量功能，也可以測量由多個輸入單元組成的接線組的測量功能(Σ功能)。8930數字功率計可以測量的測量功能分為常規測量和諧波測量，分別羅列在下表之中。
測試儀以數值形式表示的性能指標均在規定的容差范圍之內。在開機后的 30 分鐘和 2 個完整數據采集周期內，測試儀滿足規定的準確度。性能指標以一年校準周期為基礎。
青智8930測試儀提供信號測量范圍
常規量程 | 其他特制量程 | |
電壓量程 | 3.0V~600V | 以產品上的量程標識為準 |
電流量程 | 0.02A~40A |
青智8930工作環境
? 溫度：(0～40)℃；
? 濕度：(20%～75%)RH；
? 大氣壓力: (86～106)kPa
? 儀表工作電源：AC 85V~265V 50/60Hz 無較重的振動及電磁干擾
青智8930其它技術指標
? 輸入方式：電壓電流均為浮置輸入
? 信號峰值：電壓電流均為最大量程的1.6倍
?A/D轉換：采樣速率為8000次/s。，24位，電壓、電流同時采樣
? 校零方式：每次換量程時或每次改變測量模式時校準零點
? 顯示方式：7窗口 LED顯示
? 整機功耗：<10VA
? 儀表重量：約 5 kg
? 儀表外形最大尺寸：寬×高×深 （223.5×151.5×384）
? 儀表開孔尺寸：寬×高（209x128）
參數 | 測量范圍 | 誤差 | 備注 | |
電壓 | 波峰系數CF=3：600 波峰系數CF=6：300 | DC±(讀數的0.1% +量程的 0.2% ) 0.5 Hz ≤ f< 45 Hz±(讀數的0.1% +量程的0.2% ) 45 Hz ≤ f ≤ 66 Hz ±(讀數的0.1% +量程的0.1 % ) 66 Hz < f ≤ 1 kHz ±(讀數的0.1% +量程的 0.2 % ) 1 kHz < f ≤ 2 kHz ±(讀數的0.15% +量程的0.3 % ) | 過載： 1.1倍 | |
電流 | 波峰系數CF=3：20(40僅限CF=1.5） 波峰系數CF=6：10(40僅限CF=1.5） | |||
有功功率 | U*I | DC ±(讀數的0.1% +量程的 0.2% ) 0.5 Hz ≤ f< 45 Hz±(讀數的0.3% +量程的0.2% ) 45 Hz ≤ f ≤ 66 Hz ±(讀數的0.1% +量程的0.1 % ) 66 Hz < f ≤ 1 kHz ±(讀數的0.2% +量程的 0.2 % ) 1 kHz < f ≤ 2 kHz ±(讀數的0.2% +量程的 0.3 % ) | PF=1.0 | |
功率因數 | 0.1 ～ 1 | 0.5 Hz ≤ f< 45 Hz±0.01 45 Hz ≤ f ≤ 66 Hz ±0.01 66 Hz < f ≤ 1 kHz ±0.02 1 kHz < f ≤ 2 kHz ±0.05 | ||
頻 率 | 0.5 ～ 2kHz | 計數方式，0.1％*讀數，當信號值大于0.1*當前量程 | ||
電能累計 | 0～999999 MWh /0～-99999 MWh | DC ±(讀數的0.1% +量程的 0.2% ) 0.5 Hz ≤ f < 45 Hz±(讀數的0.3% +量程的0.2% ) 45 Hz ≤ f ≤ 66 Hz±(讀數的0.1% +量程的0.1 % ) 66 Hz < f ≤ 1 kHz ±(讀數的0.2% +量程的0.2 % ) 1 kHz < f ≤ 2 kHz ±(讀數的0.2% +量程的0.3 % ) | ||
安時累計 | 0～999999 MAh /0～-99999 MAh | DC ±(讀數的0.1% +量程的 0.2% ) 0.5 Hz ≤ f< 45 Hz±(讀數的0.1% +量程的0.2% ) 45 Hz ≤ f ≤ 66 Hz ±(讀數的0.1% +量程的0.1 % ) 66 Hz < f ≤ 1 kHz ±(讀數的0.1% +量程的 0.2 % ) 1 kHz < f ≤ 2 kHz ±(讀數的0.15% +量程的0.3 % ) | ||
電能計時 | 99999h | ± 2秒/小時 | ||
諧 波 | 1～50次 | 基波頻率 | 最高分析次數 | 精度等級：B級 |
10Hz~65Hz | 50 | |||
65Hz~100Hz | 32 | |||
100Hz~200Hz | 16 | |||
200Hz~400Hz | 8 | |||
