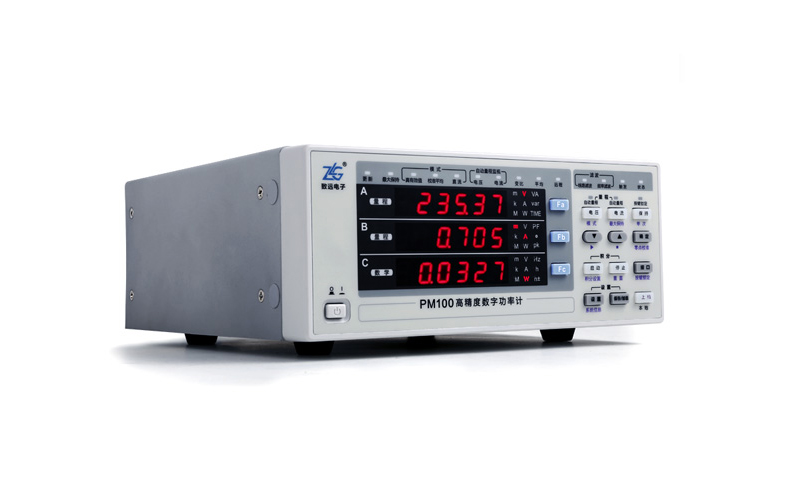

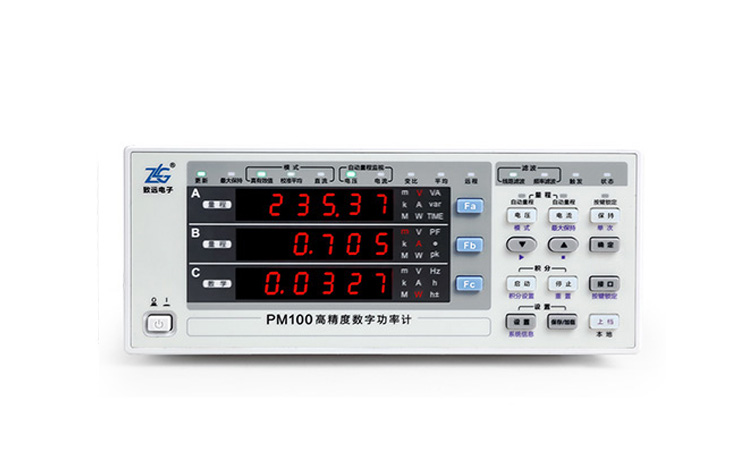

PM100 產線型數字功率計專用于產線測試與系統集成適合待機功耗測量最小測量電流低至50μA；能夠測量0.01W的較低待機功耗；符合國際標準（IEC62301、能源之星、SPECpower）的測試。專用于電源、家電產線測試0.1%功率測量精度，可對電視機、空調、冰箱等家電類產品與開關電源、充電器等電源類產品做出準確的功率測量。能準確評
咨詢電話：400-838-1718

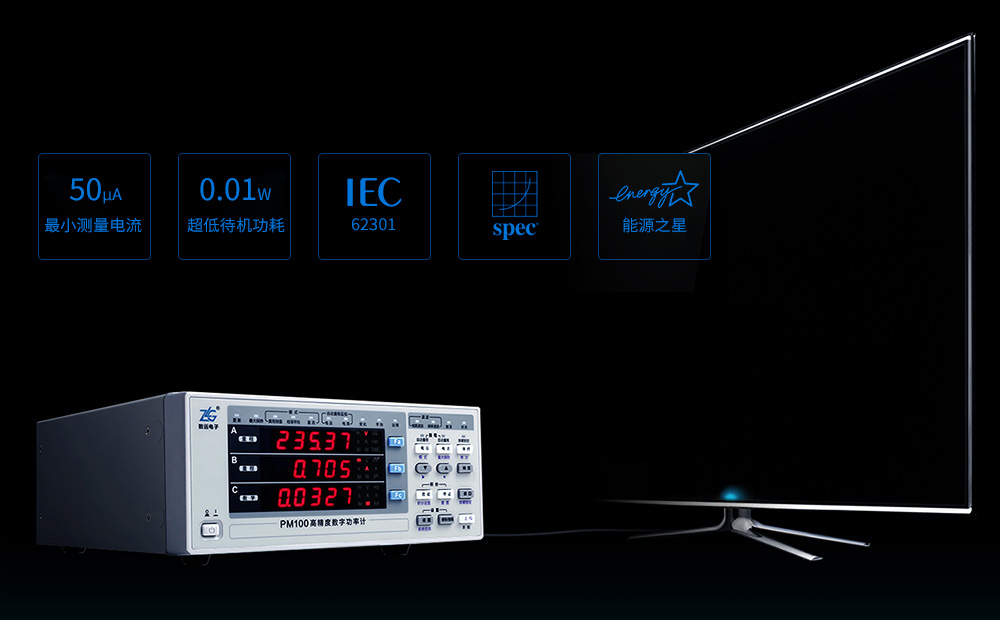

適合待機功耗測量
最小測量電流低至50μA；能夠測量0.01W的較低待機功耗；符合國際標準（IEC62301、能源之星、SPECpower）的測試。
專用于電源、家電產線測試
0.1%功率測量精度，可對電視機、空調、冰箱等家電類產品與開關電源、充電器等電源類產品做出準確的功率測量。能準確評估該產品是否工作異常，穩定性是否達標等。
規格參數
| 大電壓,大電流 | 低功耗,小電流 | 產線型 | ||||
|---|---|---|---|---|---|---|
| 型號 | PA310H | PA333H | PA310 | PA323 | PM100 | |
| 輸入通道 | 單通道 | 三通道 | 單通道 | 三通道 | 單通道 | |
| 基本精度 | 0.1%讀數+0.05%量程 | 0.1%讀數+0.1%量程 | ||||
| 輸入帶寬 | DC,0.1Hz-300kHz | DC,0.1Hz-300kHz | DC,0.1Hz-300kHz | DC,0.1Hz-100kHz | DC,0.5Hz-10kHz | |
| 采樣率 | 500KS/s | 200KS/s | 500KS/s | 200KS/s | 20KS/s | |
| 數據更新周期 | 100ms,250ms,500ms, 1s,2s,5s,10s,20s,自動 | 100ms,250ms,500ms, 1s,2s,5s,10s,20s,自動 | 100ms,250ms,500ms, 1s,2s,5s,10s,20s | 100ms,250ms,500ms, 1s,2s,5s,10s,20s,自動 | 100ms,250ms,500ms, 1s,2s,5s | |
| 諧波測量 | 標配,IEC61000-4-7 | 標配,IEC61000-4-7 | 標配,IEC61000-4-7 | 標配,IEC61000-4-7 | / | |
| 諧波分析次數 | 1-50次 | 1-50次 | 1-50次 | 1-50次 | / | |
| 電壓量程 | 15V,30V,60V,150V, 300V,600V,1000V | 15V,30V,60V,150V, 300V,600V,1000V,1500V | 15V,30V,60V,150V, 300V,600V | 15V,30V,60V,150V, 300V,600V | 15V,30V,60V,150V, 300V,600V | |
| 電流量程 | 1A,2A,5A, 10A,20A,50A | 1A,2A,5A, 10A,20A,50A | 5mA,10mA,20mA, 50mA,100mA,200mA, 0.5A,1A,2A, 5A,10A,20A | 0.5A,1A,2A, 5A,10A,20A | 5mA,10mA,20mA, 50mA,100mA,200mA, 0.5A,1A,2A, 5A,10A,20A | |
| 外部傳感器輸入 | 100mV,200mV,400mV, 1V,2V,5V,10V | 100mV,200mV,400mV, 1V,2V,5V,10V | 50mV,100mV,200mV, 500mV,1V,2V, 2.5V,5V,10V | 50mV,100mV,200mV, 500mV,1V,2V, 2.5V,5V,10V | / | |

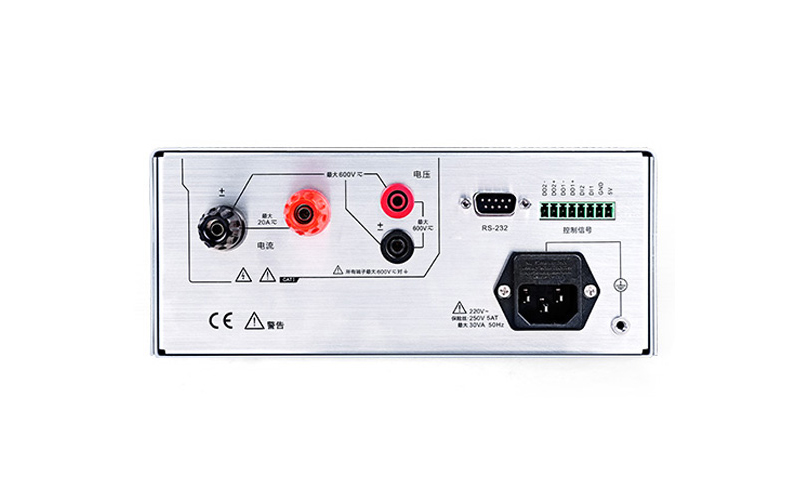

| 通信接口 | 標配GPIB（符合IEEE488.2）,LAN,RS-232,USB-Host | RS-232,IO偵測 | ||||
| 連續最大允許輸入值 | 電壓 | 1.5kV的峰值和1kV電壓有效值中取較小 值 | ||||
| 電流 | 150A峰值和50A有效值中取最小值 | 30A峰值和20A有效值中取最小值（5mA~200mA） 100A峰值和30A有效值中取最小值（0.5A~20A） | 100A峰值和30A有效值中取最小值 | 30A峰值和20A有效值中取最小值(5mA~200mA) 100A峰值和30A有效值中取最小值（0.5A~20A） | ||
| 瞬時最大允許輸入值（1s） | 電壓 | 2kV 的峰值和 1.5kV 電壓有效值中取 較小值 | ||||
| 電流 | 150A峰值和50A有效值中取最小值 | 30A 的峰值和20A電流有效值中取較小值（5mA~200mA） 150A 的 峰值和40A電流有效值中取較小值（0.5A~20A） | 150A 的峰值和40A電流有效值中取較小值 | 30A 的峰值和20A電流有效值中取較小值（5mA~200mA） 150A 的峰值和40A電流有效值中取較小值（0.5A~20A） | ||
| 線路,頻率濾波器 | 支持OFF/ON，截止頻率500Hz | |||||
| 數字濾波器 | 支持OFF/ON，截止頻率5.5KHz,9 KHz和10 KHz | / | 支持OFF/ON，截止頻率5.5KHz,9 KHz和10 KHz | / | / | |
| A/D轉換器 | 電壓與電流同時轉換，分辨率：16位，最大轉換率：2μs | 電壓與電流同時轉換，分辨率：16位，最大轉換率：5μs | 電壓與電流同時轉換，分辨率：16位，最大轉換率：2μs | 電壓與電流同時轉換，分辨率：16位，最大轉換率：5μs | 電壓與電流同時轉換，分辨率：16位，最大轉換率：50μs | |
| GPIB IEEE標準 | IEEE488.2 | IEEE488.2 | ||||
| 額定電源電壓 | 100VAC ~ 240VAC | 100VAC ~ 240VAC | 220V | |||
| 預熱時間 | ≥ 30 分鐘 | ≥ 30 分鐘 | ≥ 30 分鐘 | |||
| 工作環境 | 全精度 5℃ ~40℃，20% R.H.~80%R.H.，無結露 | 全精度 5℃ ~40℃，20% R.H.~80%R.H.，無結露 | 全精度 5℃ ~40℃，20% R.H.~80%R.H.，無結露 | |||
| 存儲溫度 | -25℃ ~60℃，20% R.H.~80%R.H.，無結露 | -25℃ ~60℃，20% R.H.~80%R.H.，無結露 | -25℃ ~60℃，20% R.H.~80%R.H.，無結露 | |||
| 額定電源頻率 | 50/60Hz | 50/60Hz | 50Hz | |||
| 最大功耗 | 50VA | 70VA | 50VA | 70VA | 30VA | |
PA310、PA310H、PM100標配件
| 序 號 | 名 稱 | 數 量 | 單 位 | 備注 |
|---|---|---|---|---|
| 1 | 主機 | 1 | 臺 | |
| 2 | 國標電源線 | 1 | 條 | |
| 3 | 安全測試導線 | 2 | 條 | 紅、黑各1條 |
| 4 | Y型端子 | 4 | 個 |
