使用GaN / SiC準確評估變頻器和電機的功率轉換效率

● 準確評估功率轉換效率的高級別測量精度
 基本精度±0.03％，DC精度±0.05％，50 kHz精度±0.2％*1
● 準確捕捉高速開關產生的功率變化
 采樣率18bit，抗干擾性（CMRR）110dB/100kHz*1
● 采用2種輸入單元構建適合的測量系統
● 1臺可同時測量8通道功率
● 自動補償電流傳感器的相位特性
● 同時分析4臺電機（需選件）
● 將測量數據整合到CAN網絡（需選件）
● 安全評估高壓的直流線路

DC　1500 V CAT II/ DC　1000 V CAT III*2

*1輸入單元使用U7005時
*2輸入單元使用U7001時

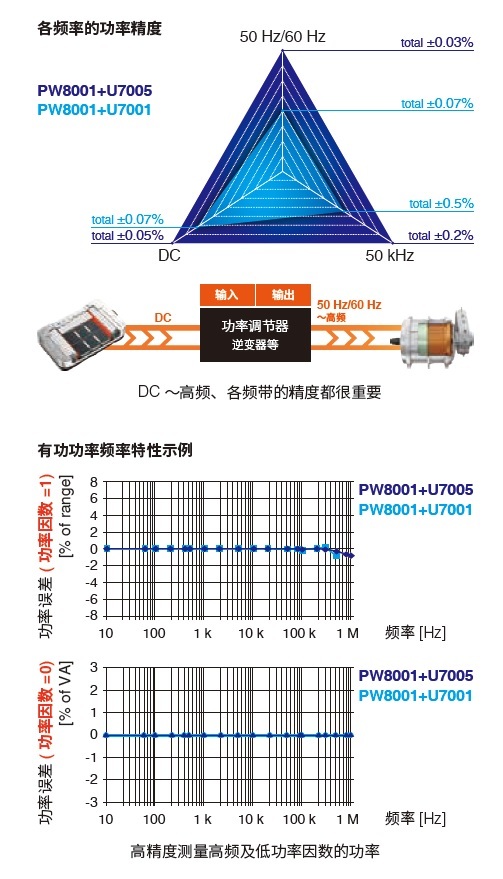

高級別的測量精度
基本精度±0.03%，DC精度±0.05%，50 kHz精度0.2%*
為了評估電源轉換效率、需要正確測量從DC 到高頻的每個頻段的功率。PW8001 不僅可測量50 Hz/60 Hz，還具有 DC 和 50 kHz 等頻率帶寬的出色測量精度，可用于正確評估功率轉換效率。
*使用U7005時

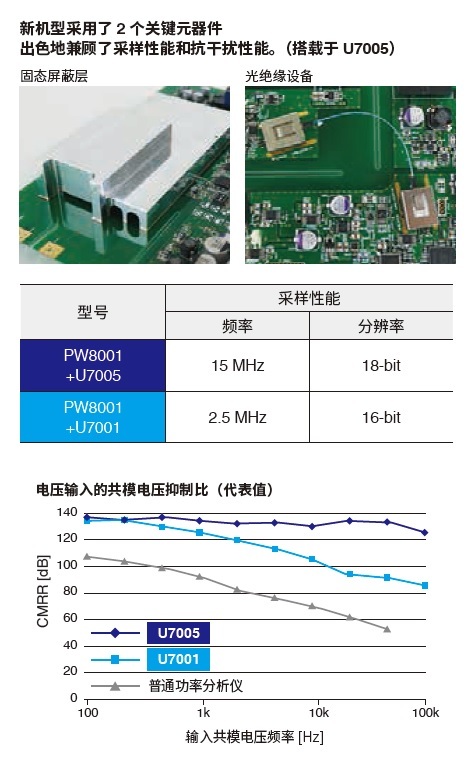

準確捕捉高速開關產生的功率變化
采樣率18bit，抗干擾性（CMRR）110dB/100kHz*
對使用SiC 或GaN 的功率調節器進行評估，為了能準確掌握高速開關產生的功率變化，采樣性能和抗干擾性非常重要。PW8001 的高采樣性能和抗干擾功能，可正確捕捉高速開關波形。
*使用U7005時

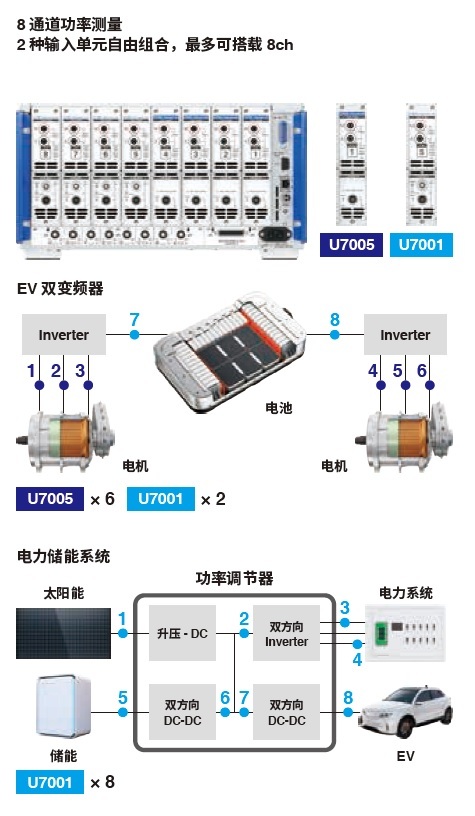

構建適合的測量系統——8通道功率測量
8通道功率測量
為了促進雙變頻方式的EV驅動系統，智能房屋的智能電力系統等的有效利用，人們在積極研發多系統化。
使用1臺PW8001，即可同時測量8個通道的功率，能輕松實現多系統設備的整體評估。

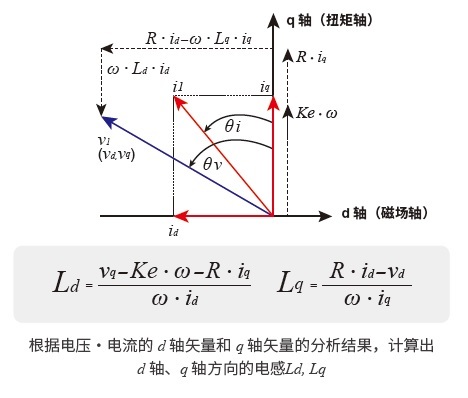

PMSM在線參數測量
電相角測量功能*
測量永磁同步電機（PMSM）時，需要在其運行狀態下才能測到其精準的控制特性。電氣角測量功能，可以測到dq坐標矢量控制中的電壓和電流的進角。用測到的電氣角計算出Ld，Lq，就能把握運行狀態下的電機參數了。
*僅限安裝了馬達分析功能的儀器

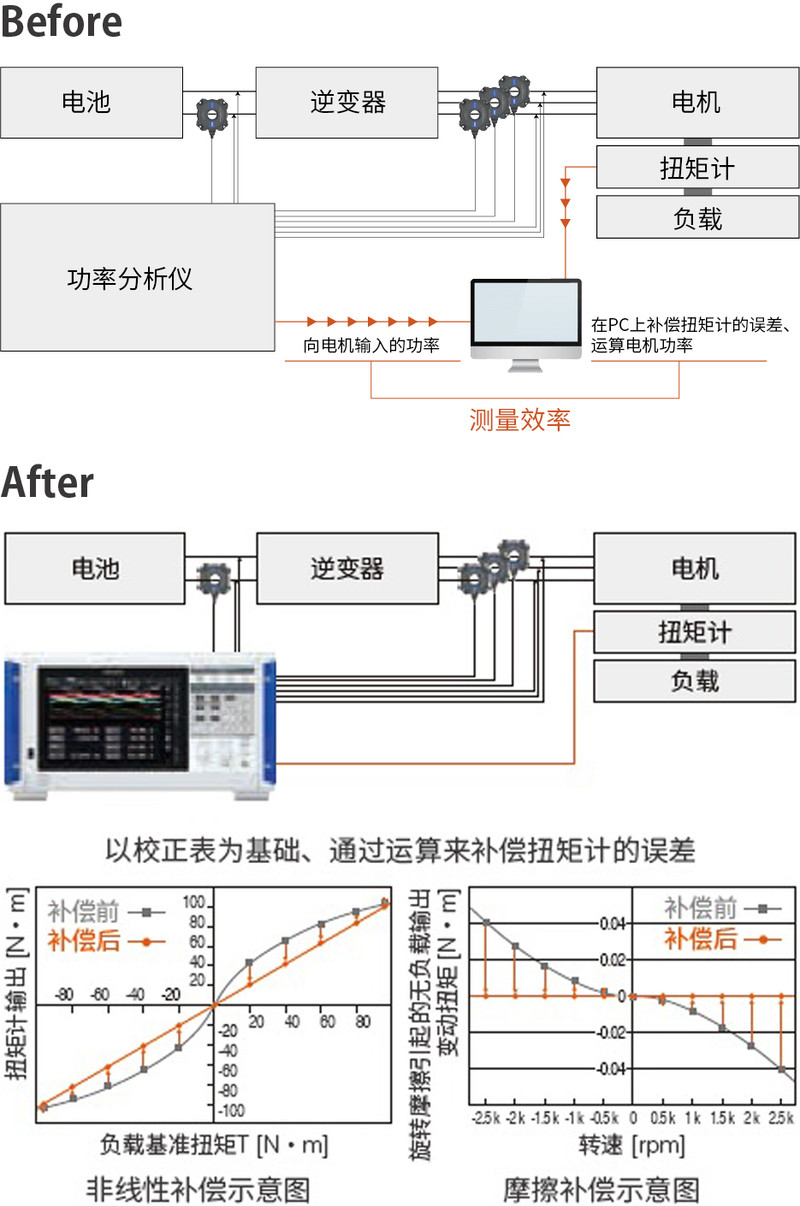

扭力計測量誤差補償
扭矩計的測量誤差、會給馬達的分析帶來很大的影響。PW8001 可用戶定義「非直線型補償」和「摩擦補償」，并可根據補償數據進行演算。
傳統的高效電機評估系統通過個人計算機校正扭矩計的測量誤差，并根據計算出的電機功率和功率分析儀測量的電機輸入功率來測量效率。  在這種測量方法中，在電機的輸入和輸出之間測量時間會發生偏移，因此無法快速穩定地測量效率。  PW8001具有扭矩計校正功能，可完成電機效率測量。能夠精確地同時測量電機的輸入和輸出，快速、穩定并準確地測量效率。
*僅限安裝了馬達分析功能的儀器

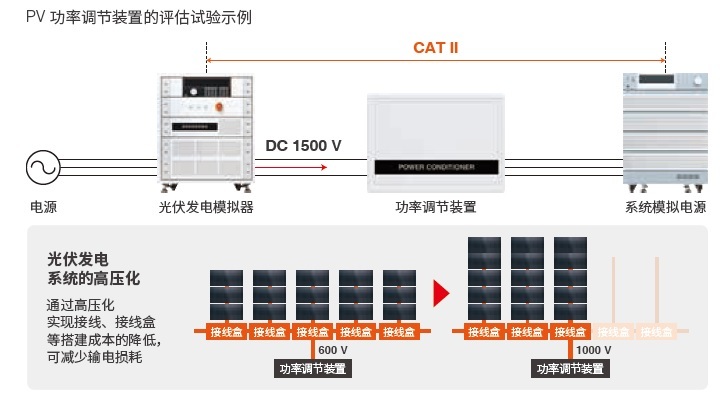

安全地評估高壓功率調節器
DC1500 V CAT II/ DC1000 V CAT III*
為了減少可再生能源的發電系統的設備搭建成本及輸送電能的損耗，需要高壓化。對于發電系統的評估需要可對應高電壓的測量儀器。 PW8001  的輸入單元U7001 可直接輸入高壓并安全測量高壓?？蓪狣C 1500 V CAT Ⅱ / DC 1000 V CAT Ⅲ  *。此外、可同時顯示電
源調節器評估需要「效率」「損耗」「基本波無效功率Qfnd」「DC 紋波率」「三相不平衡率」等參數、并進行有效評估。
（需要準備可對應DC 1500 V CAT Ⅱ / 1000V CAT Ⅲ的電壓線L1025。）
*使用U7001時

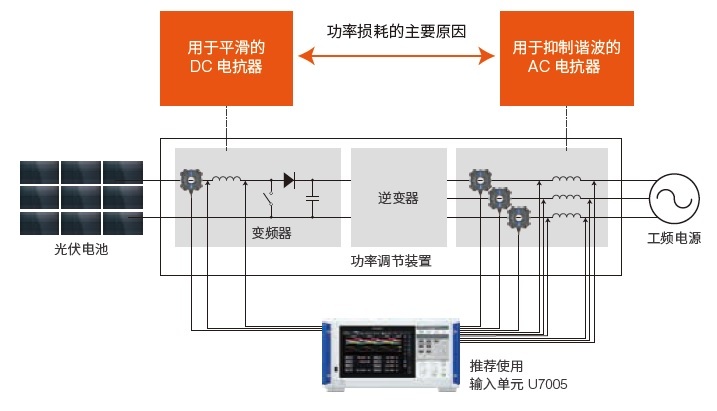

電抗器功率損耗分析

高頻、低功率因數的功率的高精度測量
為了改善功率變化的效率、掌握電抗器的功率損耗至關重要。電抗器損耗越低，功率因數會隨之下降，正確測量的難度也隨之增加。U7005 出色的高頻特性及抗干擾特性，非常有助于高頻低功率因數的電抗器功率損耗分析。
