0.01% 認證級功率測量精度

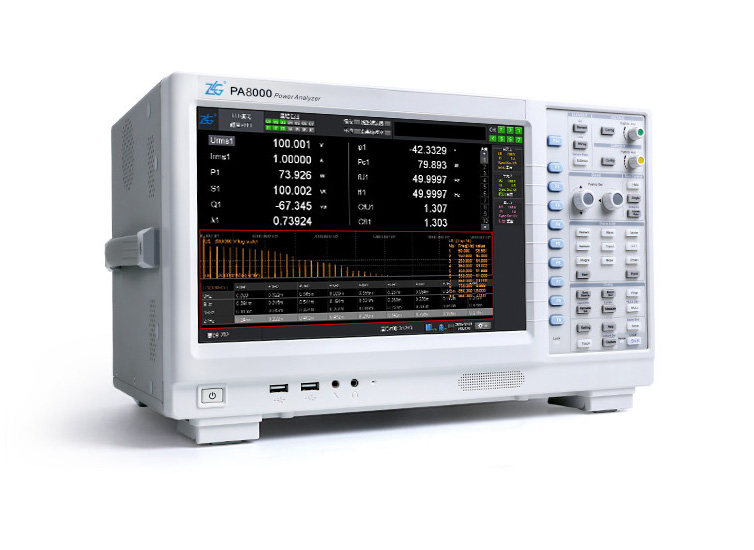

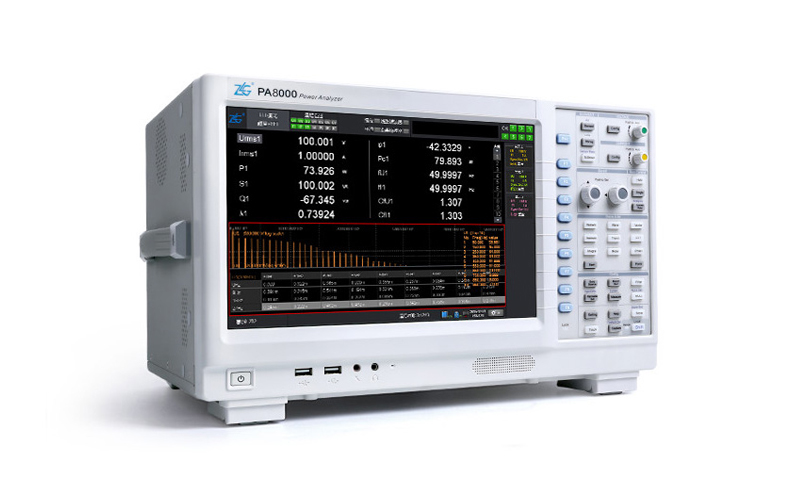

PA8000是一款認證級功率分析儀，功率精度高達0.01%、帶寬高達5MHz，是逆變器、變頻器與電源產品能效測量的基準，也是標準實驗室認證檢測的依據。

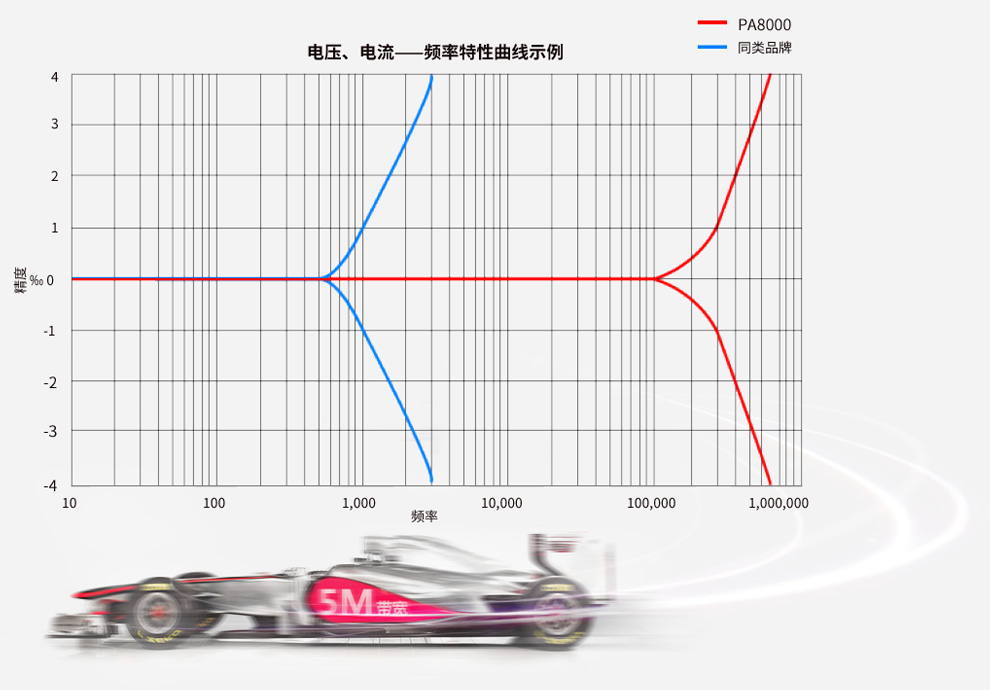

5MHz 帶寬，平穩的頻率特性與穩定性
PA8000是行業內為數不多的一款具有0.01%精度，電流與電壓頻率帶寬高達5MHz的功率分析儀，完全滿足未來以SiC為代表的高速開關設備的功率測量。

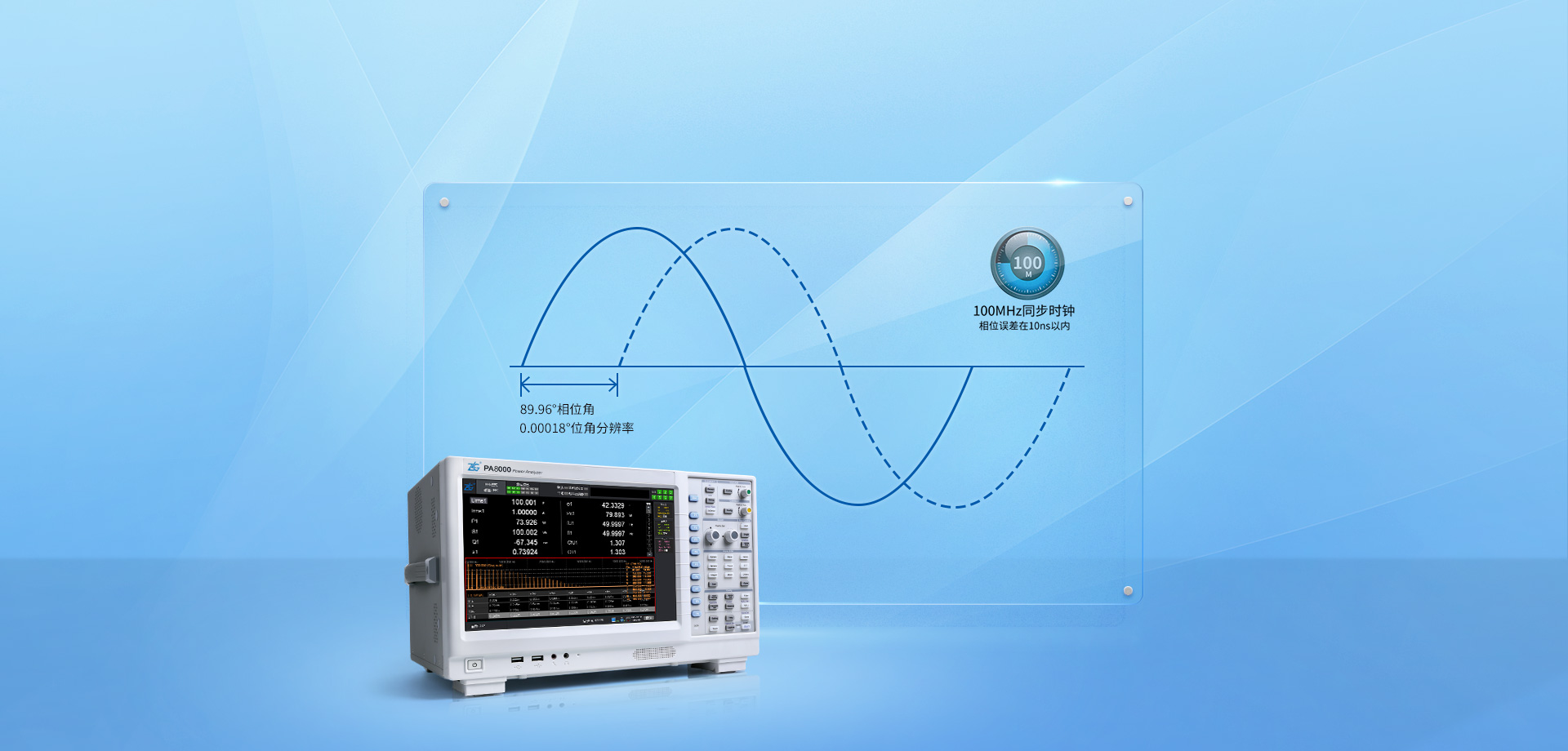

低功率因數下的相位測量精度
PA8000功率分析儀帶寬為DC/0.1Hz‐5MHz，由于采用了PLL源倍頻技術，可實現速度更快、動態范圍更廣的諧波測量，在諧波模式下可實現對電壓、電流基波、功率、相位、諧波成分和總諧波失真因數（THD）的準確測試。

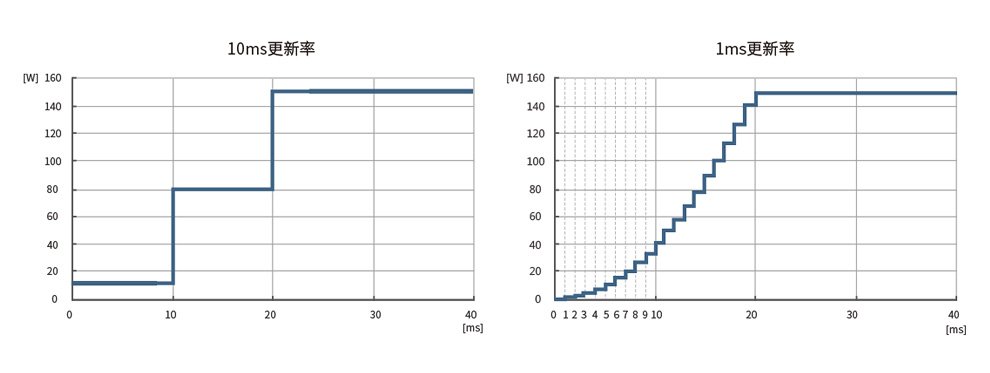

1ms 高速數據更新率
PA8000是世界上少數可以設置1ms高速數據更新率的功率分析儀。我們在PA8000的功能中加入了1ms-5ms的高速數據采集模式，1ms的數據更新率可以捕捉快速變化的瞬時信號，可以展現出波形細節。比如在電機行業中，PA8000則可以完全測量出電機的啟動波形，可以為用戶提供評估電機的重要依據。

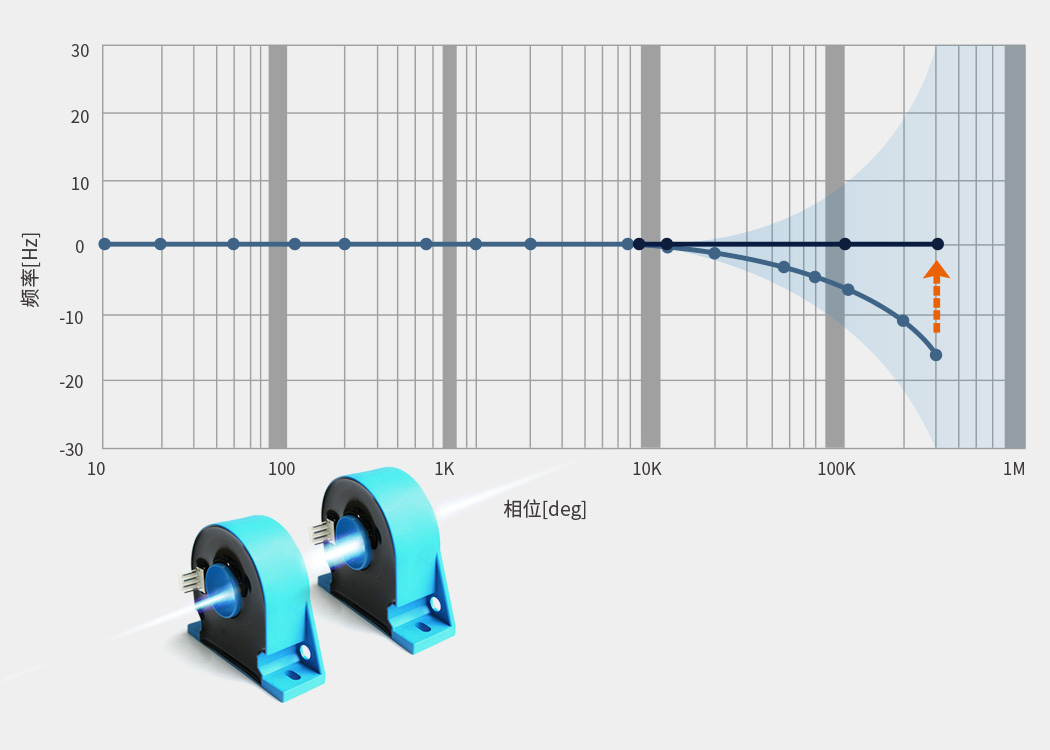

電流傳感器相位補償功能
在使用電流傳感器作為輸入時，由于傳感器本身存在的延時，會增加電壓電流的相位誤差，PA8000的相位補償功能則可以修正傳感器帶來的相位誤差，能夠提升高頻及低功率因數下的功率測量精度，從而保證整體系統功率測量精度。

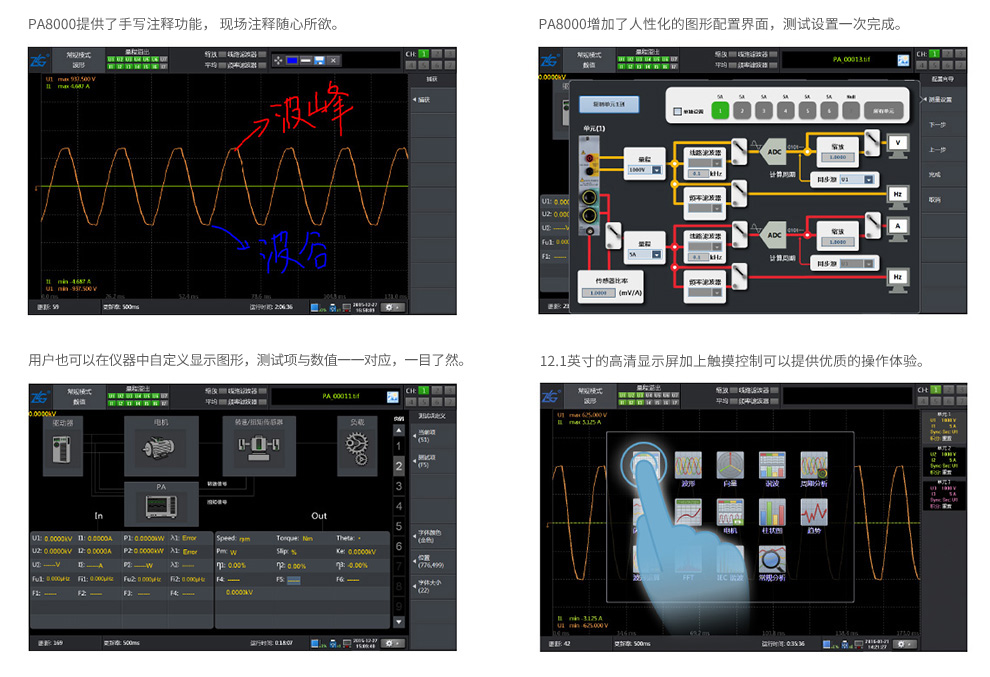

創新功能
參數與配件
| PA8000 | PA6000H | PA5000H | PA2000mini | ||
|---|---|---|---|---|---|
| 基本功率精度 | 0.01%讀數+0.03%量程 | 0.01%讀數+0.03%量程 | 0.05%讀數+0.05%量程 | 0.05%讀數+0.05%量程 | |
| 帶寬 | DC，0.1Hz~5MHz | DC，0.1Hz-2MHz | DC，0.1Hz~5MHz | DC，0.1Hz~500KHz | |
| 分采樣率 | 2MS/s | 2MS/s | 2MS/s | 500KS/s | |
| 輸入單元數 | 7通道 其中可任意選配電機板卡 | 7通道 其中可任意選配電機板卡 | 7通道 其中可任意選配電機板卡 | 4通道功率卡+1通道電機卡 | |
| 電壓量程 | 15V、30V、60V、 100V、150V、300V、 600V、1000V、1500V（峰值因數1.33） | 15V、30V、60V、 100V、150V、300V、 600V、1000V、1500V（峰值因數1.33） | 1.5V、3V、6V、 15V、30V、60V、 100V、150V、300V、 600V、1000V、1500V（峰值因數1.33） | 300mV、1V、3V、 10V、30V、100V、 300V、600V、1000V、1500V（峰值因數1.33） | |
| 電流量程 | 直接輸入 | 5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A | 5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A | 5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A | 5A:10mA、30mA、100mA、300mA、1A、3A、5A |
| 50A:1A、2.5A、5A、10A、25A、50A | 50A:1A、2.5A、5A、10A、25A、50A | 50A:1A、2.5A、5A、10A、25A、50A | |||
| 外部傳感器輸入 | 50mV、100mV、200mV、500mV、1V、2V、5V、10V | 50mV、100mV、200mV、500mV、1V、2V、5V、10V | 50mV、100mV、200mV、500mV、1V、2V、5V、10V | 30mV、100mV、300mV、1V、3V、10V | |
| 電壓輸入阻抗 | 輸入電阻：2MΩ 輸入電容：10pF | 輸入電阻：2MΩ 輸入電容：10pF | 輸入電阻：2MΩ 輸入電容：10pF | 輸入電阻：5MΩ 輸入電容：5pF | |
| 電流輸入阻抗 | 5A 輸入電阻：100mΩ 輸入電感：0.07μH | 5A 輸入電阻：100mΩ 輸入電感：0.07μH | 5A 輸入電阻：100mΩ 輸入電感：0.07μH | 5A 輸入電阻：100mΩ 輸入電感：0.07μH | |
| 50A 輸入電阻：5mΩ 輸入電感：0.07μH | 50A 輸入電阻：5mΩ 輸入電感：0.07μH | 50A 輸入電阻：5mΩ 輸入電感：0.07μH | |||
| 電壓、電流精度保證范圍 | 1%~110% | 1%~110% | 1%~110% | 1%~130% | |
| 諧波測量 | 500次 | 500次 | 500次 | 128次 | |
| 多電機板卡支持 | 支持 | 支持 | 支持 | 不支持 | |
| 顯示器 | 12.1寸彩色液晶 | 12.1寸彩色液晶 | 12.1寸彩色液晶 | 9寸彩色液晶 | |
| 數據更新率 | 10ms、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s、1ms-20s之間支持用戶自定義。 | 10ms、50ms、100ms、250ms、500ms、1s、2s、5s、10s、20s、自定義。 | 10ms、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s、1ms-20s之間支持用戶自定義。 | 50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s。 | |
| 接口 | GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盤 | GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盤 | GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盤 | GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盤 | |
| 標配件（標配） | |
|---|---|
| 配件名稱 | 描述 |
| 國際電源線 | 供電使用 |
| 產品售后服務承諾書 | 服務承諾書 |
| 產品校準證書 | 校準證書 |
| 產品入門手冊 | 入門手冊 |
| 光盤 | 產品相關電子版資料 |
| 合格證 | 合格證 |
| 干燥劑 | 干燥劑 |
| 測試連接頭（選配） | ||||||
|---|---|---|---|---|---|---|
| TA1000 | TA1002B | TA1002R | TA1003R | TA1003B | TA1004 | TA1005 |
 |  |  |  |  |  |  |
| MC Φ6mm 香蕉插頭，帶有卡扣鎖緊裝置和壓接端 | MC 大號鱷魚夾，Φ4mm安全型插座。額定電壓1000V，最大電流32A，黑色 | MC 大號鱷魚夾，Φ4mm安全型插座。額定電壓1000V，最大電流32A，紅色 | MC Φ4mm安全插頭，可堆疊，可通過螺絲連接測試導線。額定電壓1000V，紅色 | MC Φ4mm安全插頭，可堆疊，可通過螺絲連接測試導線。額定電壓1000V，黑色 | MC 安全BNC公頭香蕉插座轉換頭，具有Φ4mm安全型插座。額定電壓1000V | MC 安全BNC母頭香蕉插座轉換頭，具有Φ4mm安全型插座。額定電壓1000V |
