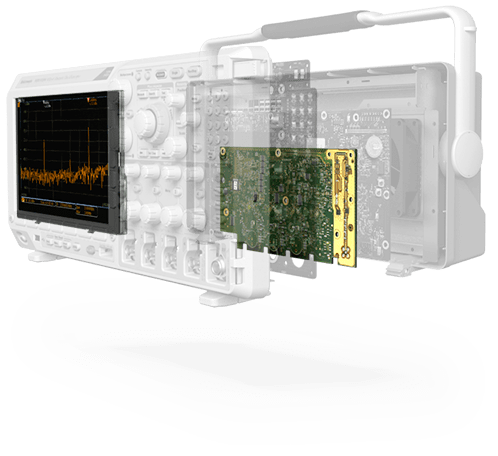

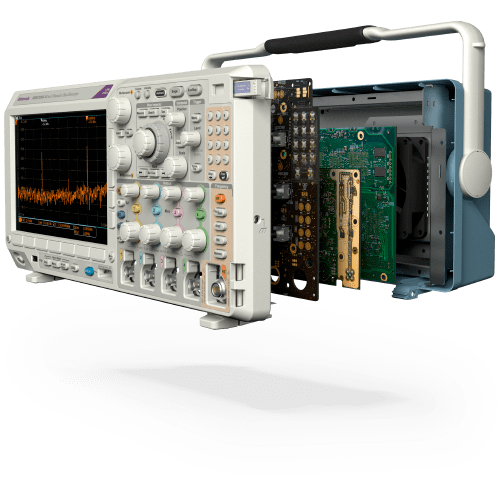

不止是功能強大的示波器當今工程領域的主流是多核處理器、串行總線和無線接口。MDO3000 的核心是有基本頻譜分析儀和數字電壓表的成熟可靠的泰克示波器。然后，您可以按照測試需求自定義。添加 16 個邏輯通道、一個 50 MHz 任意波形/函數發生器、協議分析和一個擴展式 3 GHz 頻譜分析儀，可幫助滿足當前與未來的復雜設計的要
咨詢電話：400-838-1718
 | 不止是功能強大的示波器當今工程領域的主流是多核處理器、串行總線和無線接口。MDO3000 的核心是有基本頻譜分析儀和數字電壓表的成熟可靠的泰克示波器。然后，您可以按照測試需求自定義。添加 16 個邏輯通道、一個 50 MHz 任意波形/函數發生器、協議分析和一個擴展式 3 GHz 頻譜分析儀，可幫助滿足當前與未來的復雜設計的要求。 特點
|

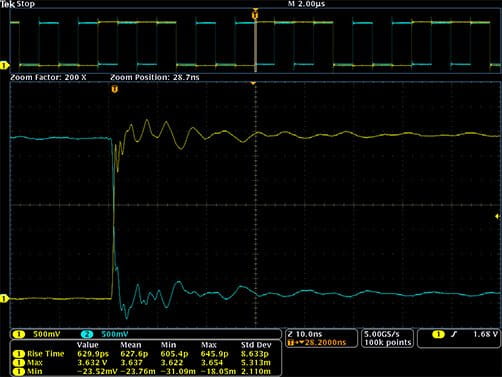

準確測量很重要簡單來說，MDO3000 系列示波器旨在實現業內最準確的測量。 在其他許多儀器僅提供低分辨率顯示數據時，MDO3000 測量實際采集數據，可以無比通暢地查看您的設計。 事實上，我們對于 MDO3000 提供的技術規格非常自信，讓您在測量時擁有十足把握。 畢竟，測量精度影響設計完整性。 為什么要采用不夠準確的設備？ |  |

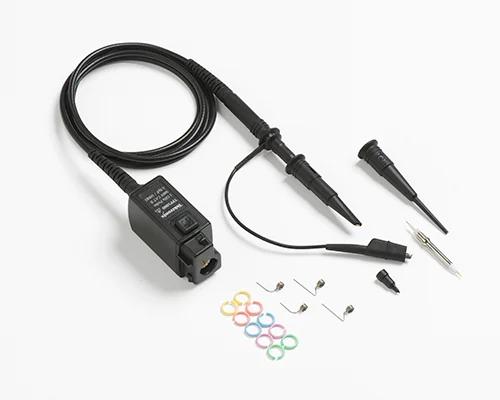

 | 性?xún)r(jià)比最高的探頭：免費提供作為測量信號路徑中的關鍵元件，探頭不容忽視。 在購買 MDO3000 時，您將免費獲得業內最佳的探頭。 由于擁有業內最佳的負載 (3.9 pF) 和可匹配您示波器的高帶寬，TPP 系列探頭將是您日常使用的隨身探頭。 特點
|
不是 RF 專家也可以輕松完成無線測量無線通信與 EMI 注意事項是否讓您感到煩躁？ 也許，您是一位 RF 專家，需要一臺能夠進行時域和頻域測量的示波器？ 不管怎樣，帶內置頻譜分析儀的 MDO3000 示波器均能勝任任務。 與那些會提供 FFT“頻譜分析”的其他示波器不同，只有 MDO3000 才內置真正的頻譜分析儀，供您在可達 3 GHz 頻率的環境下進行 RF 測量，而無需離開示波器。 特點
|  |

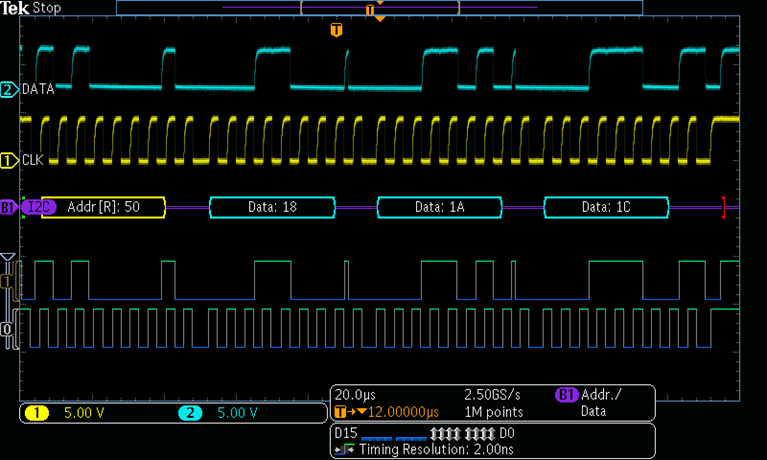

 | 嵌入式串行總線觸發、解碼和分析單個串行總線信號通常包括地址、控制、數據和時鐘信息；很難單獨挑出感興趣的事件。 MDO3000 系列示波器的串行應用模塊將示波器變?yōu)橐豢罾米詣?dòng)觸發、解碼和搜索來調試串行總線的強大工具。 特點
|

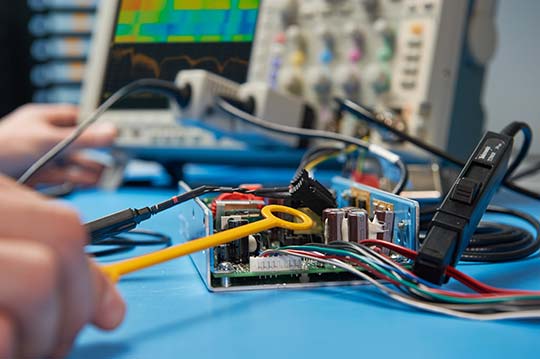

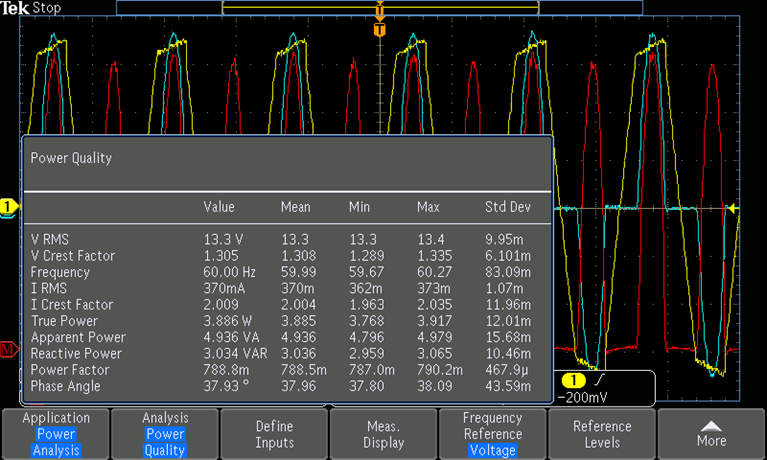

功率測量和分析隨著對能源效率的要求越來越高，設計師和測試儀器都面臨著新的挑戰。 待機功率限制、更高的開關速度和信號范圍和更低漏電流的半導體器件，正在將測試條件推向新的高度。 MDO3000 可提供電源測試解決方案來應對這些不斷變化的要求。 特點
|  |
 | 電磁干擾 (EMI) 和電磁兼容性 (EMC)執行設計 EMI/EMC 測試時，始終存在失敗風險；從而導致進度和預算問題。 內置頻譜分析儀的 MDO3000 可讓您在實驗室中執行預一致性測試，可顯著提高完整 EMI 一致性測試第一次就成功通過的概率。 |

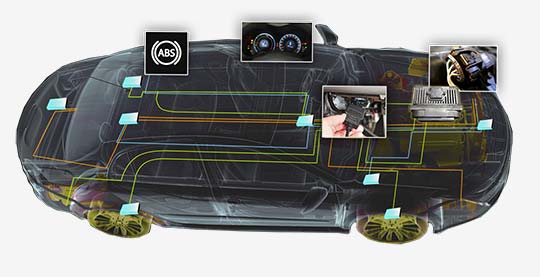

汽車總線 – CAN/CAN FD 觸發、解碼和分析當今汽車的技術要求所要求的電子器件和系統比以往更復雜、更敏感。 泰克 MDO3000 是六合一儀器，旨在幫助應對這些先進技術的測試和驗證挑戰。 現在一臺儀器可用于以下用途：
|  |
| MDO3012 | MDO3014 | MDO3022 | MDO3024 | MDO3032 | MDO3034 | MDO3052 | MDO3054 | MDO3102 | MDO3104 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 模擬通道 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| 模擬通道帶寬 | 100 MHz | 100 MHz | 200 MHz | 200 MHz | 350 MHz | 350 MHz | 500 MHz | 500 MHz | 1 GHz | 1 GHz |
| 上升時間（典型計算值） （10 mV/格設置，50 Ω 輸入終端） | 4 ns | 4 ns | 2 ns | 2 ns | 1.14 ns | 1.14 ns | 800 ps | 800 ps | 400 ps | 400 ps |
| 采樣率（1 個通道） | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s | 5 GS/s |
| 采樣率（2 個通道） | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s | 5 GS/s |
| 采樣率（4 個通道） | - | 2.5 GS/s | - | 2.5 GS/s | - | 2.5 GS/s | - | 2.5 GS/s | - | 2.5 GS/s |
| 記錄長度（1 個通道） | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M |
| 記錄長度（2 個通道） | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M |
| 記錄長度（4 個通道） | - | 10 M | - | 10 M | - | 10 M | - | 10 M | - | 10 M |
| 帶有 MDO3MSO 選件的數字通道 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| 帶有 MDO3AFG 選件的任意函數發生器輸出 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
