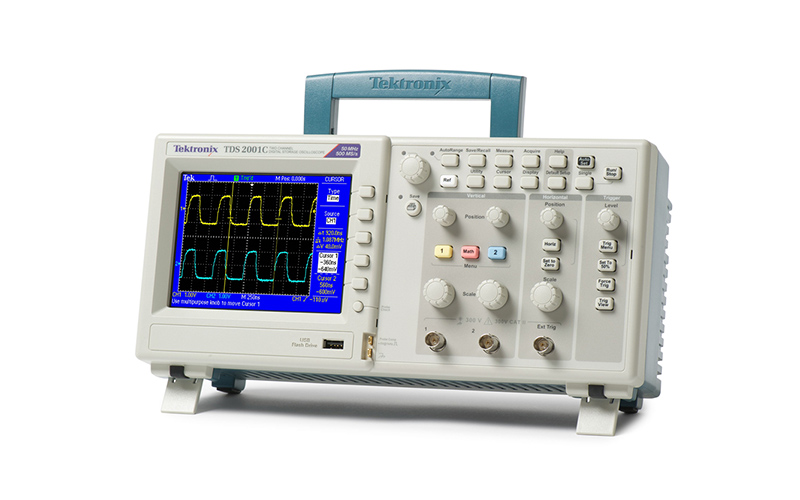

TDS2000C 數字存儲示波器系列設計緊湊，性價比高。 TDS2000C 系列示波器集各種標準功能于一身，包括 USB 連接、16 種自動化測量、極限測試、數據記錄和上下文相關幫助，助您事半功倍。
200 MHz、100 MHz、70 MHz、50 MHz 帶寬模式
2 通道和 4 通道型號
所有通道均實現高達 2 GS/s 的采樣速率
全部通道均實現 2.5k 點記錄長度
高級觸發，包括脈寬觸發和選行視頻觸發
16 個自動測量和 FFT 分析可簡化波形分析
內置的波形極限測試
自動擴展數據記錄功能
自動設置和自動量程功能
內置上下文相關幫助
探頭檢查向?qū)?/span>
11 種語言用戶界面
144 毫米（5.7 英寸）有源 TFT 彩色顯示器
體型小，重量輕 - 僅 124 毫米（4.9 英寸）厚，重 2 千克（4.4 磅）
前面板上的USB 2.0主控端口，可快速簡便地存儲數據

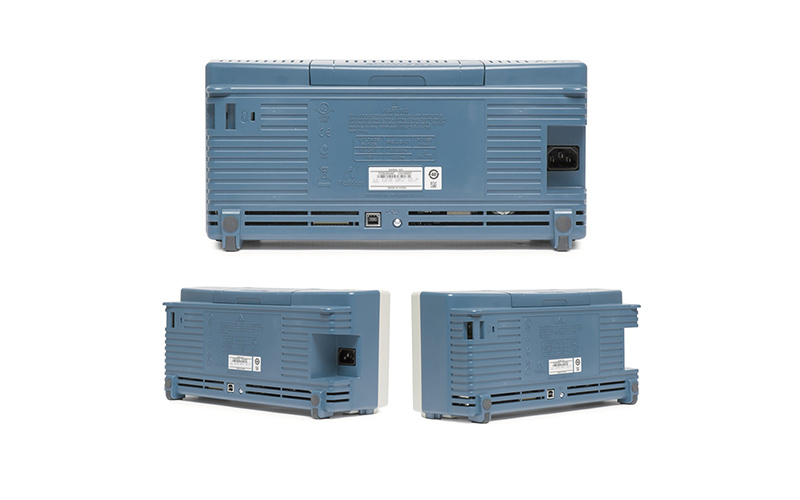

后面板上的 USB 2.0 設備端口，可輕松連接 PC 或直接打印到 PictBridge? 兼容打印機
包括泰克 OpenChoice? 軟件，用于連接至示波器
帶寬高達 200 MHz，最大采樣率達 2 GS/s，遠高于同等價位的其他數字存儲示波器。 泰克專有采樣技術能夠?qū)崟r(shí)采樣，所有通道均實現至少 10 倍的過采樣，始終準確捕獲信號。 使用多條通道時不會降低采樣性能。
包括上升沿/下降沿、脈沖寬度和視頻在內的高級觸發功能，幫助您快速隔離所需信號。 只要捕獲到信號，高級數學運算功能和自動化測量功能便可加快分析速度。 執行 FFT 或加、減或乘波形十分迅速。 16 種自動化測量功能，快速可靠地計算頻率或上升時間等重要信號特點，內置極限測試功能輕松識別信號中的問題。
高級觸發功能，迅速簡便地捕獲波形。
泰克專有數字實時采樣技術讓其他示波器可能遺漏的細節都一清二楚。
使用高級數學運算功能執行 FFT，十分快速。
TDS2000C 系列示波器采用易用且熟悉的操作設計，滿足您對泰克的一貫期望。
直觀的用戶界面配有每條通道專用垂直控制、自動設置和自動量程的功能，使這些儀器變得簡單易用，從而縮短學習時間，提高工作效率。
內置的幫助菜單提供有關示波器特點和功能的重要信息。 使用與用戶界面相同的語言提供幫助。
上下文相關幫助系統專門針對您正在處理的任務提供重要信息。
進行測量前，只要使用一個按鈕便可啟動快速、簡便的程序，檢查探頭補償狀況。
示波器可以判斷輸入波形是否超過預定義邊界，自動監測源信號和輸出的通過或失敗結果。 違規時可以觸發特定動作，包括停止波形采集、停止極限測試功能、將失敗的波形數據或屏幕圖像保存到 USB 存儲設備中或者上述動作的任何組合操作。 這為制造或服務應用提供了理想的解決方案，因?yàn)檫@些應用需要快速做出決策。
極限測試可以將任何觸發的輸入信號與用戶定義模板進行比較，快速提供通過/失敗結果。
使用前面板上的 USB 主控端口，快速保存儀器設置、屏幕截圖和波形數據。 內置的數據記錄功能可以設置示波器，將用戶指定的觸發波形保存到 USB 存儲設備中，時間長達 24 小時。 還可以選擇“無限”選項不間斷監控波形。 該模式可以將觸發波形保存到外部 USB 存儲設備，沒有時間長度限制，直到存儲設備存滿為止。 隨后示波器還會引導您插入另一個 USB 存儲設備以繼續保存波形。
數據記錄功能可以自動保存觸發的波形。
使用 U 盤方便地存儲屏幕截圖和波形數據。
使用后面板 USB 設備端口和隨附的 OpenChoice PC 通信軟件捕獲、保存和分析測量結果，非常方便。 將屏幕圖像和波形數據拖入獨立桌面應用程序或直接拖入 Microsoft Word 和 Excel，十分簡單。 或者，如果您不愿意使用 PC，也可以直接連接任何兼容 PictBridge 打印機來打印圖像。
SignalExpress 支持一系列泰克臺式儀器，能夠連通整個測試平臺。然后您可以通過一個直觀的軟件界面使用每臺儀器隨附的功能豐富的工具。您可以自動完成要求多臺儀器的復雜測量，在更長的時間周期內記錄數據，對多臺儀器產出的數據實現時間相關，輕松捕獲和分析測量結果，所有這一切都利用PC 實現。只有泰克提供了由多臺智能儀器組成的連通測試平臺，簡化和加快復雜設計的調試工作。
型號 | TDS2001C | TDS2002C | TDS2004C | TDS2012C | TDS2014C | TDS2022C | TDS2024C |
顯示器(QVGA LCD) | TFT | TFT | TFT | TFT | TFT | TFT | TFT |
帶寬*3 | 50 MHz | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
通道數量 | 2 | 2 | 4 | 2 | 4 | 2 | 4 |
外部觸發輸入 | 所有型號均包括 | ||||||
每條通道上采樣率 | 500 MS/s | 1.0 GS/s | 1.0 GS/s | 2.0 GS/s | 2.0 GS/s | 2.0 GS/s | 2.0 GS/s |
記錄長度 | 記錄長度所有型號所有時基上2.5k點 | ||||||
垂直分辨率 | 8 bits | ||||||
垂直靈敏度 | 校準后微調時，所有型號2 mV - 5 V/div | ||||||
DC垂直精度 | 所有型號上± 3% | ||||||
垂直縮放 | 垂直擴展或壓縮實時波形或停止的波形 | ||||||
最大輸入 | 300VRMS CAT II;在超過100 kHz時額定值以20 dB/10 Hz下降,在3 MHz時為13Vpk-pk AC | ||||||
位置范圍 | 2 mV - 200 mV/div +2 V >200 mV - 5 V/div +50 V | ||||||
帶寬限制 | 所有型號為20 MHz | ||||||
輸入耦合 | 所有型號上AC, DC, GND | ||||||
輸入阻抗 | 1 MΩ并聯, 20pF | ||||||
時基范圍 | 5 ns - 50 s/div | 5 ns - 50 s/div | 5 ns - 50 s/div | 2.5 ns - 50 s/div | 2.5 ns - 50 s/div | 2.5 ns - 50 s/div | 2.5 ns - 50 s/div |
時基精度 | 50 ppm | ||||||
水平縮放 | 水平擴展或折疊活動的波形或停止的波形 | ||||||
I/O接口 | |||||||
USB端口 | 前面板上的USB主機端口支持USB閃存驅動器 儀器背面的USB設備端口支持連接PC及兼容PictBridge的所有打印機 | ||||||
GPIB | 可選 | ||||||
