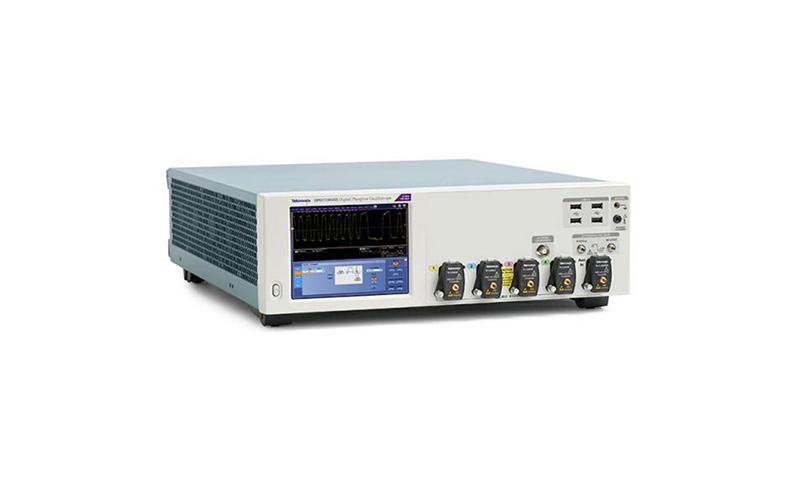

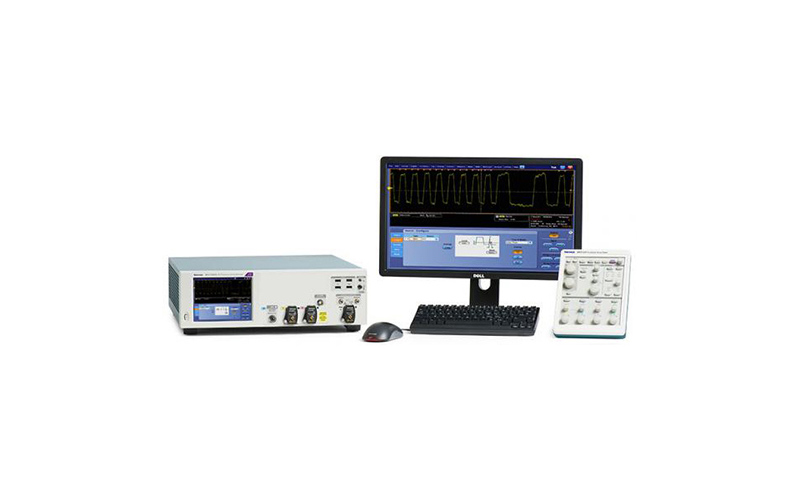

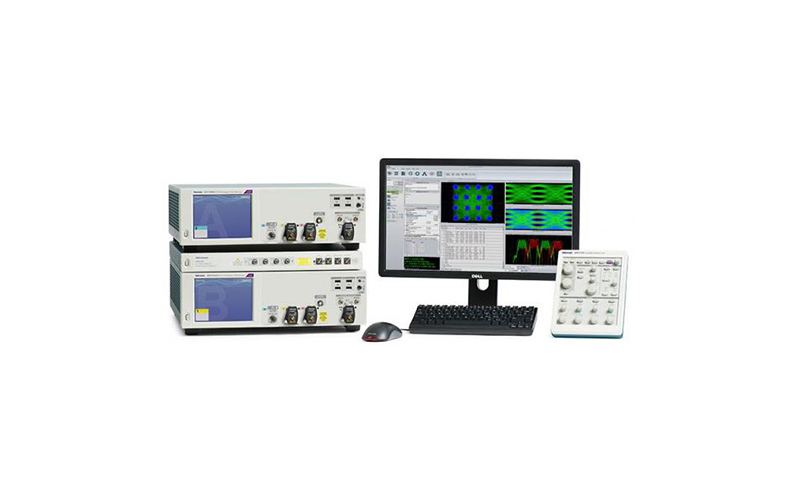

美國泰克 DPO70000SX系列 高性能示波器

信號完整性高ATI 技術處于信號保真度的前沿，可最大限度地減少噪聲，為下一代設計提供準確的測量結果。特點低噪聲 ATI 結構高性能觸發系統可隔離信號缺陷嚴格的定時精度精確的時基精度通道間時滯/定時多臺設備系統定時精度和穩定性使用DPO7OE1 光探頭進行低噪聲光測量靈活、 多功能、 可擴展創新 UltraSync 架構可提供

咨詢電話：400-838-1718


信號完整性高

ATI 技術處于信號保真度的前沿，可最大限度地減少噪聲，為下一代設計提供準確的測量結果。


特點

  • 低噪聲 ATI 結構

  • 高性能觸發系統可隔離信號缺陷

  • 嚴格的定時精度

  • 精確的時基精度

  • 通道間時滯/定時

  • 多臺設備系統定時精度和穩定性

  • 使用 DPO7OE1 光探頭進行低噪聲光測量

靈活、 多功能、 可擴展

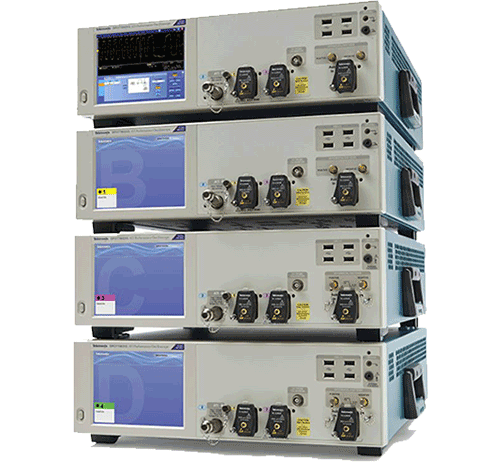

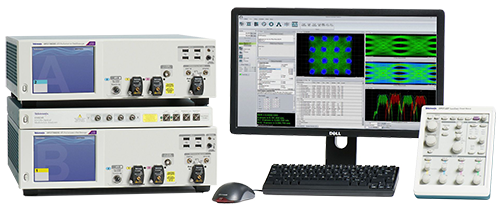

創新 UltraSync 架構可提供配置靈活性，讓您輕松添加采集通道并保持通道間定時精度。


特點

  • 單獨部署設備

  • 輕松聚合為一個多臺設備系統

  • 快速重新配置系統

  • 使用 DPO7OE1/DPO7OE2 探頭 配置多達 16 個同步光采集通道

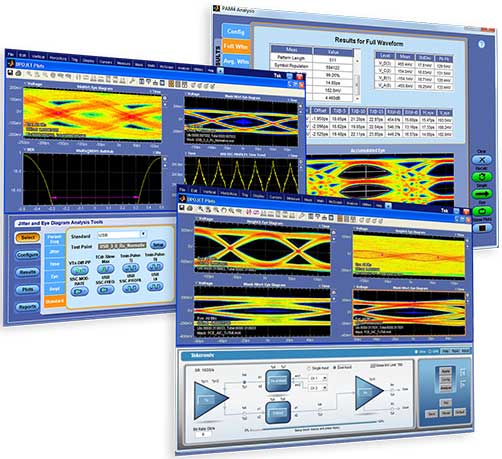

測量和分析工具可讓您隨時了解信號狀況

DPO70000SX 的應用支持包可提供驗證和證明您的全新設計所需的自動一致性測試、富有洞察力的調試工具和廣泛的信號連接選項。


特點

  • DPOJET：全面靈活的測量工具

  • SDLA：強大全面的工具，用于分析和補償串行數據鏈路中的信號影響

  • 簡單而廣泛的 PAM4 分析 – 無需外部 CR

  • 支持完整的 Gen3/Gen4+ 標準

  • 自動一致性測試可獲得完整、可靠且可重復的結果

  • 功能強大的調試工具可迅速發現/解決設計挑戰



立即了解技術訣竅

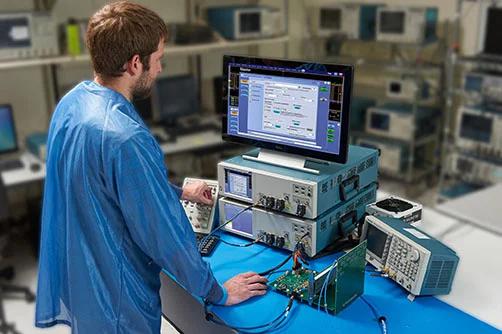

泰克應用工程團隊在現場提供測量連接、示波器操作和分析工具見解方面的專家級支持。 在您的實驗室或生產過程中，從引進到采用再到整合高度復雜的測量流程，我們隨時為您提供幫助。


特點

  • 多級服務，包括提供全面保護的金級服務

  • 獲取安裝幫助、培訓和問題解決支持

  • 全球技術支持中心提供對中央知識庫的實時訪問

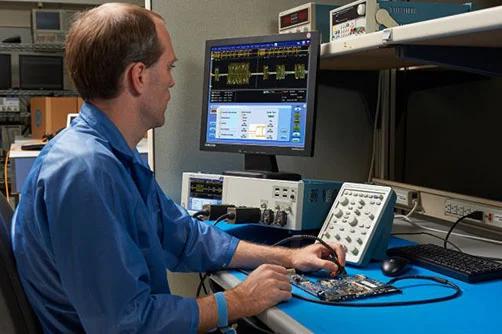

高速串行通信

是否希望按照當前和新興標準測量并縮短上市時間？我們可以幫助您。泰克有數十年的標準委員會經驗，并致力于創建優秀的軟件包，通過引進和采用先進標準為您提供支持。


特點

  • 適用于 PCIe、SATA/SAS、USB 3.1 Type-C、Thunderbolt 3 Type-C 以及 DisplayPort 1.3/1.4 Type-C、HDMI 2.0、DDR、LPDDR 和 MIPI 的一致性測試和調試

  • 硬件串行觸發 8b10b 數據到 14.1Gbps 以進行診斷和調試工作

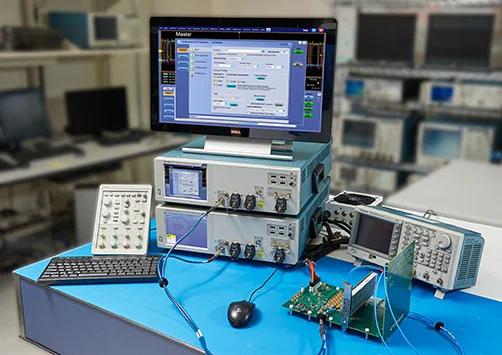

數據通信

針對 100G 和 400G 標準的全面 Tx 和 Rx 測試支持，外加 NRZ 和 PAM4 信號的測試指導，這樣您的團隊就可以解決下一波數據通信技術。


特點

  • 對復雜 100G 鏈路培訓序列的調試

  • 檢定 PAM4 和 NRZ 信號

  • 執行 IEEE 和 OIF-CEI 標準測試

  • 同時支持 光 測量和電氣測量

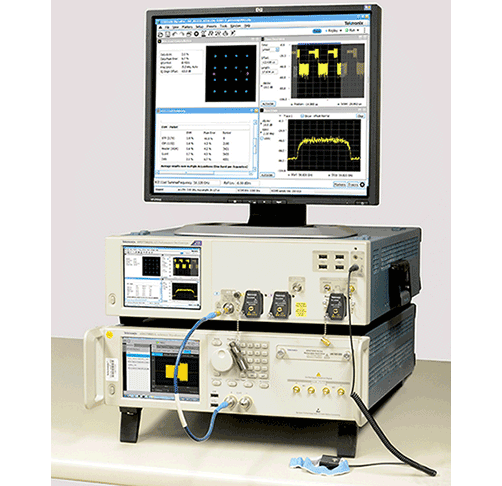

相干光通信

準備好利用 DPO70000SX 系列示波器的可擴展架構和低噪聲性能，解決 400G 和 1 Tb 長途通信系統工作。


特點

  • 相干光調制：通過支持雙偏振、多電平信號和自動偏置控制，輕松調制復雜信號

  • 相干光分析：通過業界定制性非常高的分析工具進行快速且可重復的復雜調制測量

  • 新的 ArmA,TrigB 功能支持精確控制“再循環回路”測試的采集時序

寬帶射頻

利用超寬帶寬、更方便的信號連接，以及執行射頻信號行為的開放式在線和離線分析的靈活性，更快地收集寬帶射頻研究數據。


特點

  • 市場上唯一一款具有射頻包絡觸發功能的寬帶示波器

  • SignalVu 頻譜分析軟件包提供強大的脈沖分析和解調工具



 DPO77002SX/DPS77004SXDPO75902SX/DPS75904SXDPO75002SX/DPS75004SX
 ATI 通道TekConnect 通道ATI 通道TekConnect 通道ATI 通道TekConnect 通道
模擬通道/帶寬DPO77002SX
1 通道/67 GHz
1 通道/70 GHz（典型值）
DPS77004SX
2 通道/67 GHz
2 通道/70 GHz（典型值）		DPO77002SX
2 通道/33 GHz
DPS77004SX
4 通道/33 GHz		DPO75902SX
1 通道/59 GHz
DPS75904SX
2 通道/59 GHz		DPO75902SX
2 通道/33 GHz
DPS75904SX
4 通道/33 GHz		DPO75002SX
1 通道/50 GHz
DPS75004SX
2 通道/50 GHz		DPO75002SX
2 通道/33 GHz
DPS75004SX
4 通道/33 GHz
每條通道采樣率200 GS/s100 GS/s200 GS/s100 GS/s200 GS/s100 GS/s
上升時間（典型值）10% 至 90%：5.6 ps 20% 至 80%：4.3 ps10% 至 90%：13 ps 20% 至 80%：9 ps10% 至 90%：6.8 ps 20% 至 80%：5.2 ps10% 至 90%：13 ps 20% 至 80%：9 ps10% 至 90%：7.8 ps 20% 至 80%：6 ps10% 至 90%：13 ps 20% 至 80%：9 ps
垂直噪聲（% 的滿刻度），BWE 開，最大采樣率（典型值）0.83% 的滿刻度0.71% 的滿刻度0.83% 的滿刻度0.71% 的滿刻度0.83% 的滿刻度0.71% 的滿刻度
0 V 偏置時 0.75% 的滿刻度 (300 mVFS)0 V 偏置時 0.56% 的滿刻度 (500 mVFS)0 V 偏置時 0.75% 的滿刻度 (300 mVFS)0 V 偏置時 0.56% 的滿刻度 (500 mVFS)0 V 偏置時 0.75% 的滿刻度 (300 mVFS)0 V 偏置時 0.56% 的滿刻度 (500 mVFS)
記錄長度，點（每條通道，標配）62.5 M62.5 M62.5 M62.5 M62.5 M62.5 M
記錄長度（每條通道，10XL 選件）125 M125 M125 M125 M125 M125 M
記錄長度（每條通道，20XL 選件）250 M250 M250 M250 M250 M250 M
記錄長度（每條通道，50XL 選件）1 G1 G1 G1 G1 G1 G
定時分辨率5 ps (200 GS/s)10 ps (100 GS/s)5 ps (200 GS/s)10 ps (100 GS/s)5 ps (200 GS/s)10 ps (100 GS/s)
最高采樣率條件下的持續時間（標配）313 μs625 μs313 μs625 μs313 μs625 μs
