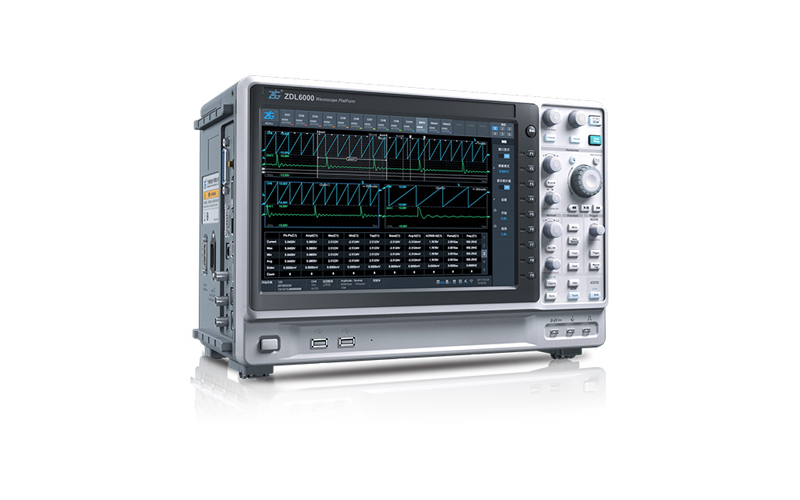

計量級板卡精度
只有足夠高的測試精度，才能滿足復雜場景下的測試要求。ZDL6000的示波板卡測量精度最高可達0.3%，非常適用于SiC、GaN等新材料電力電子器件的精確測量，同時可以作為標準實驗室的計量檢測依據。

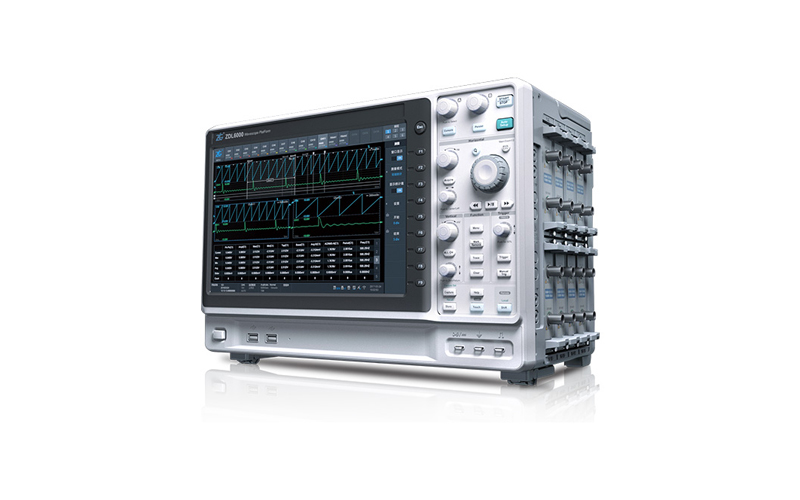

輸入通道之間全隔離測量

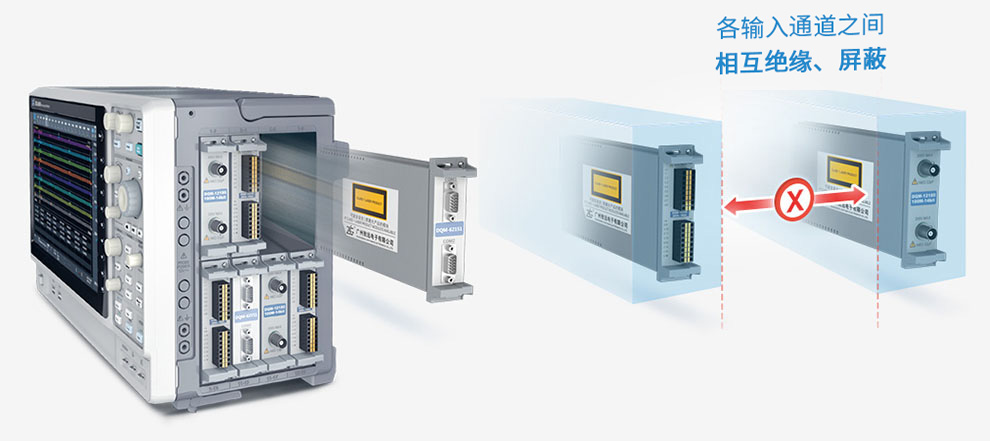

每臺示波記錄儀標配8個板卡卡槽，各輸入通道之間相互絕緣隔離，盡可能地確保在強干擾、多參考電壓等復雜環境下的精確測試。

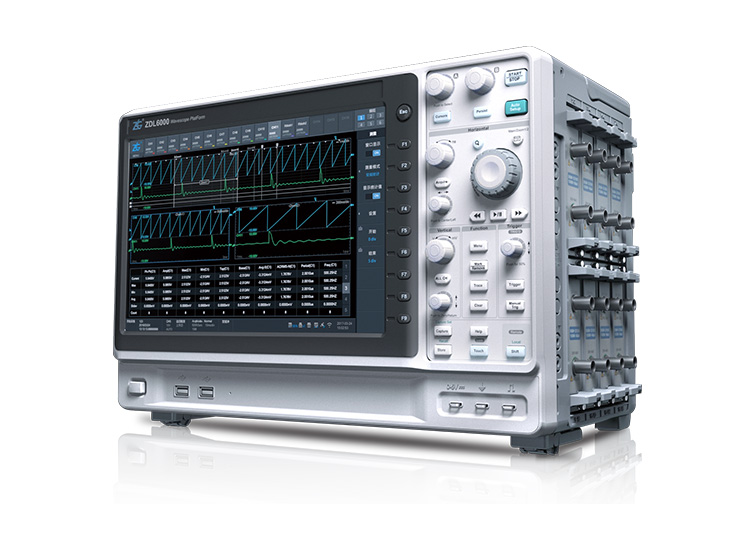

多種信號自由搭配
示波記錄儀可以提供電壓、電流、CAN、溫度…等多種輸入板卡，通道最多可達128CH。用戶可根據具體的測試需求自由組合電信號和物理信號，滿足各種場景下的測試需求。
所有通道同步測試

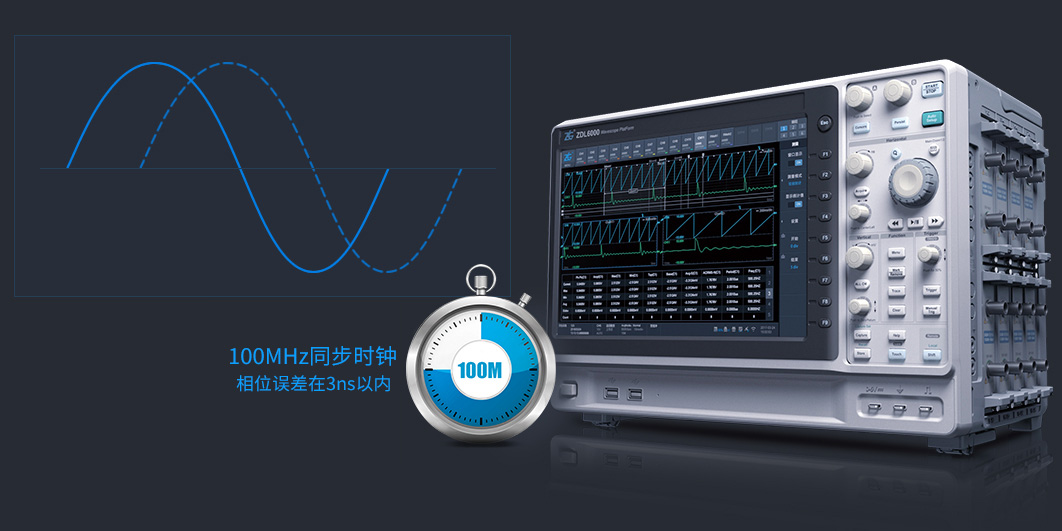

示波記錄儀內部設有高穩定性溫度補償?shù)?00MHz同步時鐘，避免了溫度帶來時鐘漂移所引入的測量誤差。同時也保證了每一個通道ADC的采樣相位同步，減少了測量時通道間相位角所引入的誤差，誤差在3ns以?xún)?nèi)，保證所有通道信號同步測試。

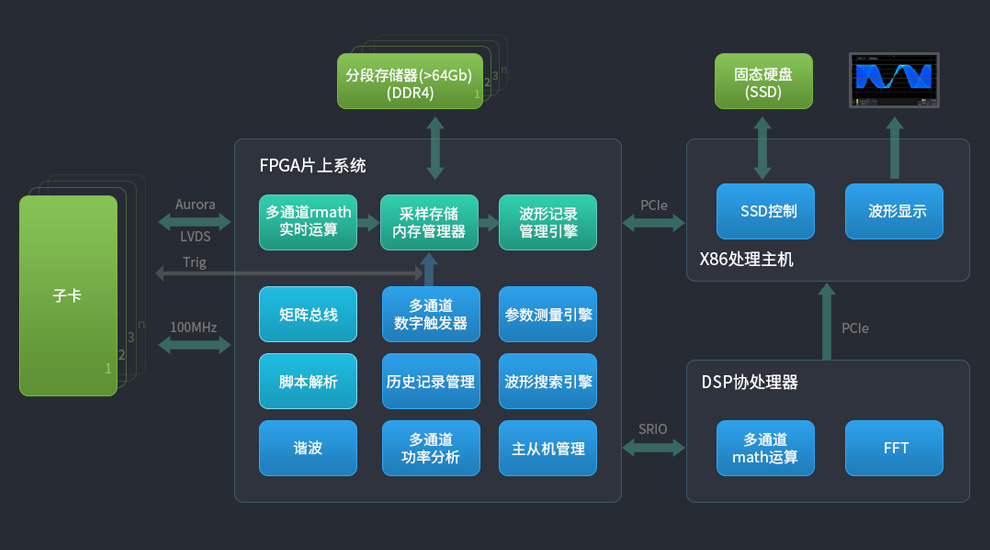

2Gpts大容量?jī)?nèi)存波形存儲

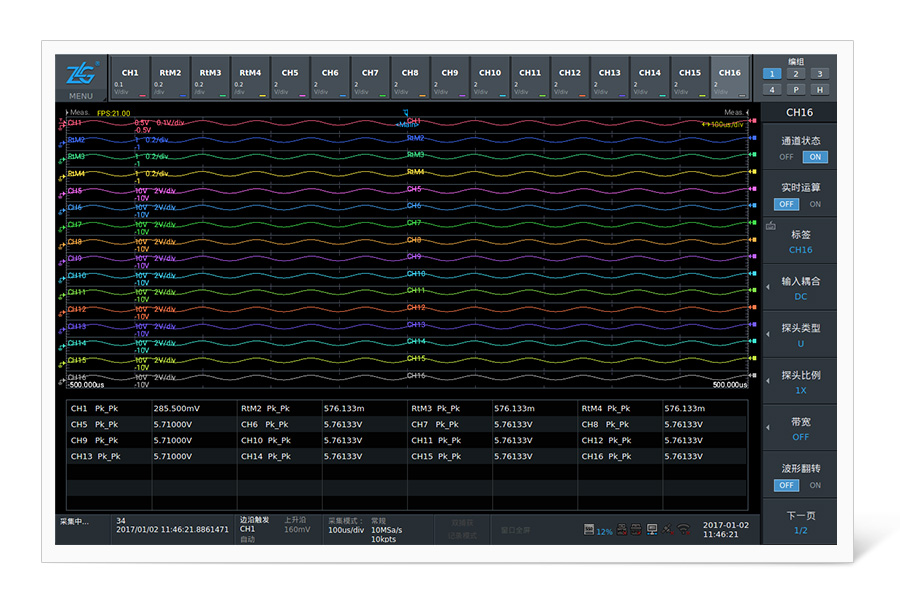

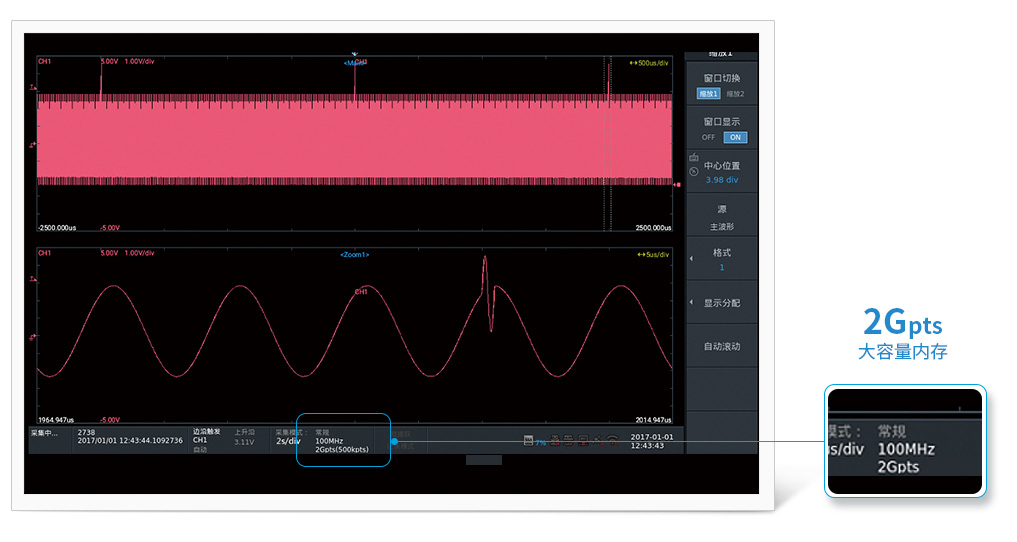

在示波模式下，實時波形存儲深度高達2Gpts，配合最高可達100MS/s采樣率的板卡，非常適合長時間的波形采集。如果8個卡槽全部選配，可輕松實現16通道隔離示波器功能。

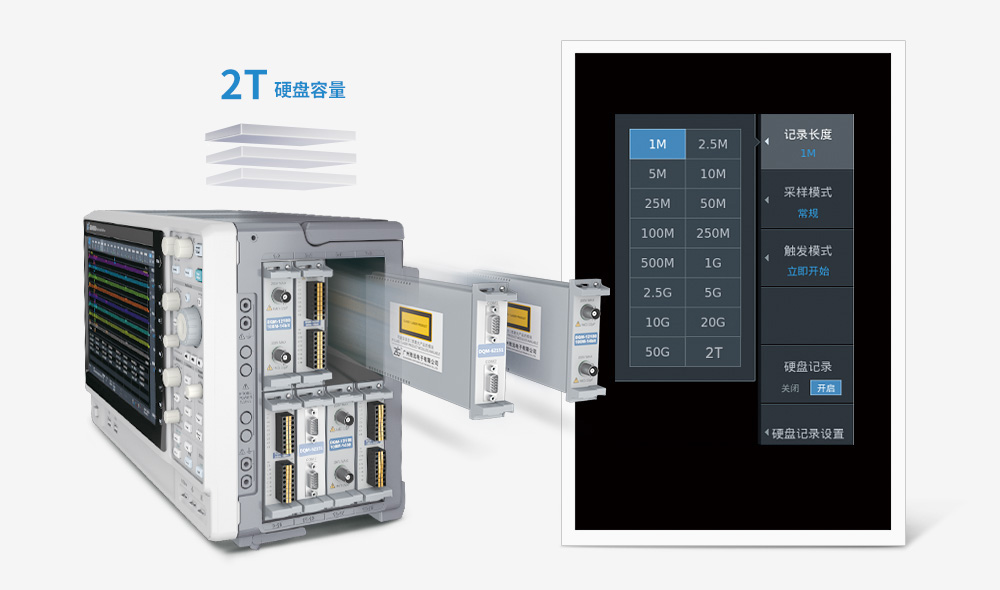

最高2T固態硬盤存儲
在記錄模式下，示波記錄儀最高可選配2T固態硬盤實時存儲，實時記錄采樣率可達1MSa/s，用作測量平臺時，耐久性測試的數據記錄時間可長達500天。
雙捕獲模式（后續上線）

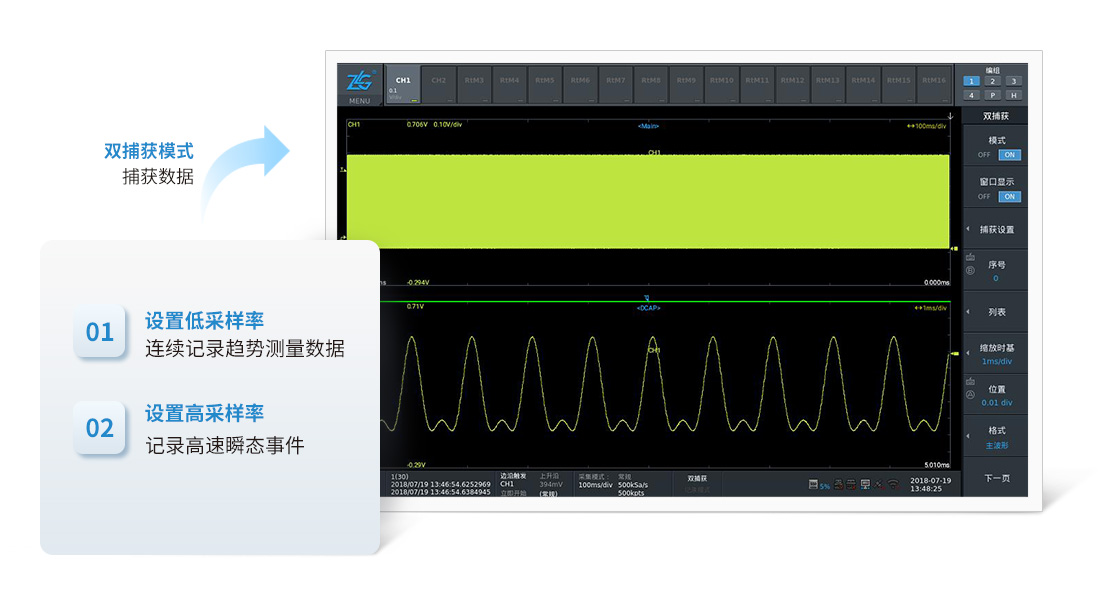

長時間的趨勢數據通常采用低采樣率采集趨勢數據，但突發的高度瞬態異常信號需要采用高采樣率捕捉。通過雙捕獲功能，可以同時設置兩個不同的采樣率來滿足數據捕獲要求。在波形處于正常狀態時，保持低采樣率記錄波形變化趨勢，一旦波形滿足觸發條件，示波記錄儀將立即切換到最高100MS/s的速度記錄高速瞬態事件。
| 型號 | DQM-12180 | DQM-12270 | DQM-16250 |
|---|---|---|---|
| 輸入通道 | 2 通道 | 2 通道 | 16通道 |
| 最大采樣率 | 100MS/s | 20MS/s | 200kS/s 同步采樣 |
| 帶寬 | DC~20MHz | DC~5MHz | DC~15kHz |
| 分辨率 | 14-bit | 14-bit | 16-bit |
| 電壓垂直檔位 | 10mV/div~20V/div | 10mV/div~20V/div | 500mV/div~5V/div 1、2、5步進 |
| 最大允許直接輸入電壓 | 42V（DC+AC峰值） 1000V（DC+AC峰值，使用探頭） | 42V（DC+AC峰值） | 50V（DC+AC峰值） |
| 垂直軸直流精度 | ±（0.3% of 10div） | ±（0.3% of 10div） | ±（0.05% of 10div） |
| 帶寬限制 | off，2MHz | off，2MHz | 10KHz |
| 輸入阻抗 | 1MΩ，約22pF | 1MΩ，約22pF | 1MΩ |
| 型號 | DQM-62151 |
|---|---|
| 通道數目 | 2 通道 |
| 電氣隔離 | 隔離 |
| 數字量輸入/輸出 | 2路DI/2路DO |
| 接口 | DB-9 公頭 |
| CAN 物理層協議 | CAN 2.0A/B |
| 終端電阻 | 120Ω，繼電器選擇 |
| 高速CAN 波特率 | 25kbit/s~1Mbit/s |
| 自定義波特率 | 25kbit/s~1Mbit/s |
| 隔離耐壓 | 1500Vrms |
| 解析功能 | 支持報文查看、支持DBC文件導入和解析、支持can報文統計分析 |
| 型號 | DQM-36413 |
|---|---|
| 輸入接口 | 彈簧型端子 |
| 輸入類型 | DC電壓、TC熱耦合 |
| 輸入通道 | 16通道 |
| 最大帶寬 | 1200Hz（100ms更新周期） |
| 電壓基本精度 | 0.05% |
| 熱電偶 | K、E、J、T、N、R、S、B |
| 采樣率 | 100ms、200ms、500ms、1s、3s |
| 分辨率 | 32bit |
| 最大允許直接輸入電壓 | 50V（DC+AC峰值） |
| 耐電壓 | 輸入端子與內部電路之前3000V AC，1分鐘 |
| 絕緣電阻 | 輸入端子與內部電路之間500V DC、20MΩ或以上 |
| 電壓探頭 | ||||
|---|---|---|---|---|
| 名稱 | 型號 | 接口 | 描述 | 圖片 |
| 致遠電子無源探頭 | ZP1025SA | BNC | 帶寬：DC，250MHz 電壓：X1 150VAC 、X10 300VAC CATII 變比：10:1、1:1 |  |
| 致遠電子無源探頭 | ZP1050 | BNC | 帶寬：DC，500MHz 電壓：300Vrms CATII 變比：10:1 |  |
| MC無源探頭 | 68.9871-12028 | BNC | 帶寬：DC，250MHz 上升時間：1.2ns 電壓：1000VAC CATII 變比：10:1 |  |
