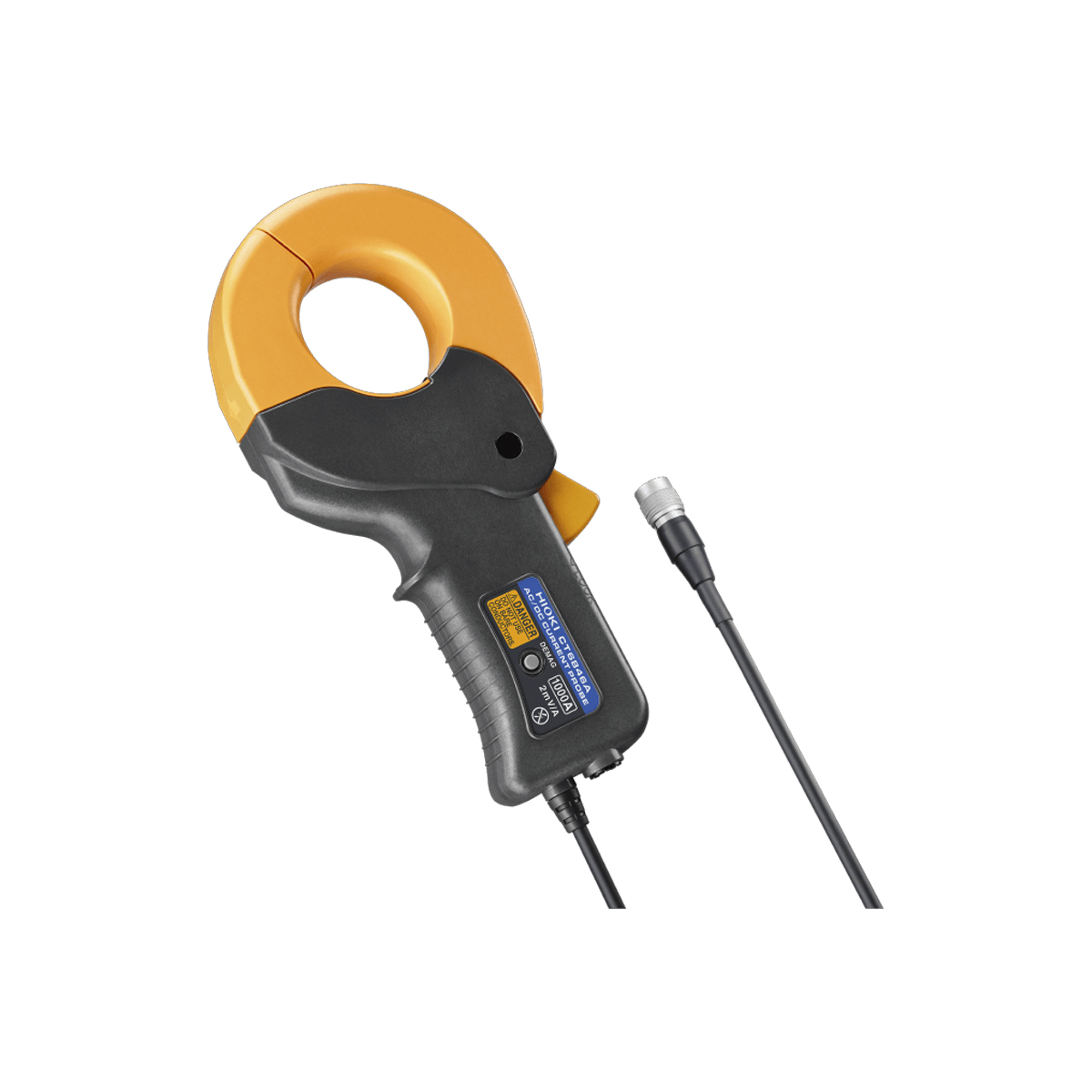

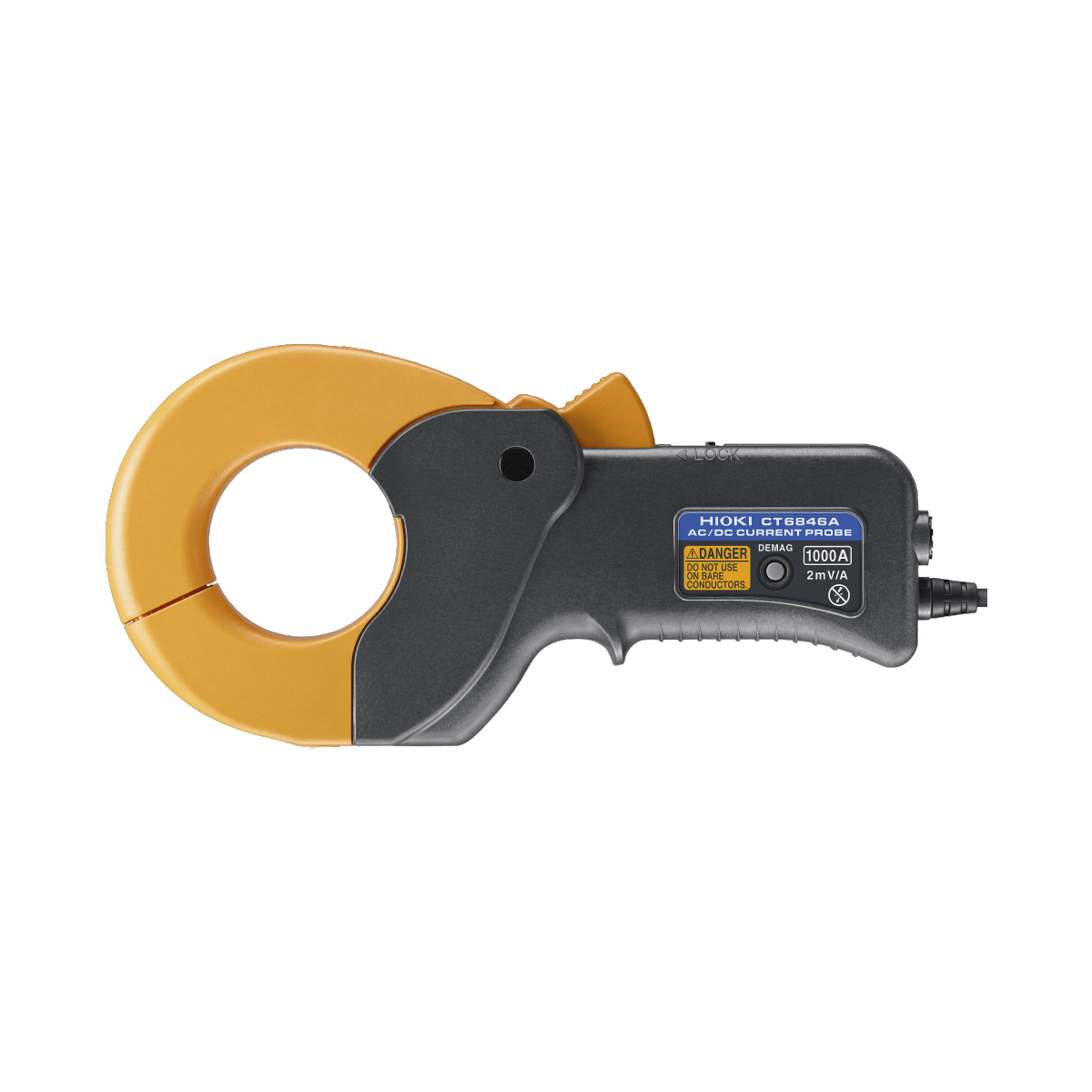

CT6846A AC/DC電流探頭 概述
開口型、高精度電流測量
●額定電流AC/DC 1000 A
●測量精度（振幅）±0.22%(DC)，±0.21%（50/60 Hz）
●測量精度（相位）±0.1°（50/60 Hz）
●頻率范圍DC～100 kHz
●使用溫度范圍-40℃～85℃，支持各種測試環境
●可單手操作的開口型
●由測量儀器供電，無需傳感器電源（連接HIOKI功率分析儀或存儲記錄儀時）
●適用于EV逆變器評估和PV發電PCS評估
實現高測量精度的開口型
雖然鉗形電流傳感器的便利性眾所周知，但測量精度卻是一個待解決的課題。 CT6840A系列是一種能實現高測量精度的鉗形電流傳感器。 準確測量由電池驅動的EV和PV發電系統的直流功率。
共5款機型，支持額定1000A的大電流測量
無需斷線的開口型電流傳感器
鉗形電流傳感器無需斷線即可安裝。 “使用底盤發電機的EV測試”和“運行中的PV發電系統評估”等，即使不斷開線路，也完成電流測量。
符合國際標準WLTP 的燃油經濟性測試
CT6840A 系列可以在不切斷線纜的情況下測量實際工作狀態中的車輛的電流。 搭配功率分析儀，可準確測量系統中各電池的充放電累積電流和累積功率，滿足國際標準WLTP 燃油經濟性測試的要求。
溫度范圍廣，準確測量電流，使用溫度范圍-40°C～85°C
對于能夠測量直流電流的電流傳感器來說，溫度特性是一個挑戰。 CT6840A系列采用了“零磁通”檢測方式。與使用普通霍爾元件的檢測方法不同，它具有抗溫度變化的能力，并且能夠在各種測試環境中準確地測量電流。
功率分析儀PW8001支持“自動相位補償功能”
CT6840A 系列支持“自動相位補償功能”，在連接功率分析儀PW8001 時自動對電流傳感器的相位進行補償。 會自動完成之前手動完成的相位補償值的設置。 能夠避免設置遺漏并準確測量功率。（ 所有電流傳感器都具有相位特性，為了準確測量功率，通過功率分析儀進行相位補償。）
CT6846A AC/DC電流探頭 技術參數
額定電流 | AC/DC 1000 A |
頻率特性 | DC?100 kHz |
可測導體直徑 | φ50 mm以下 |
最大輸入電流 | ±1900 Apeak（40°C以下且21ms以內） |
輸出電壓 | 2 mV/A |
輸出電阻 | 50 Ω ± 10 Ω |
測量精度（振幅）±（%of reading+%of full scale） | DC: 0.2% + 0.02% |
線性誤差 | ±20 ppm Typical |
共模電壓抑制比(CMRR) | DC-1 kHz：150 dB以上 |
自動相位補償功能 | 連接到PW8001時自動執行相位補償 |
使用溫濕度范圍 | -40°C～85°C，80%RH以下（未結露） |
適用標準 | 安全性IEC 61010-2-032:2012/EN 61010-2-032:2012 D型 |
耐壓 | AC 4,260 V |
電源 | 可由功率分析儀PW8001、 PW6001、PW3390或傳感器單元CT9555、CT9556、CT9557、3CH電流單元U8977供電 |
額定電源電壓 | ±11 V～±15 V |
最大額定功率 | 7 VA以下（1000 A/55 Hz，±12 V電源） |
體積及重量 | 238(W) ×116(H)×35(D), 990 g |
線長 | 3 m |
附件 | ?標記帶（×6） |
