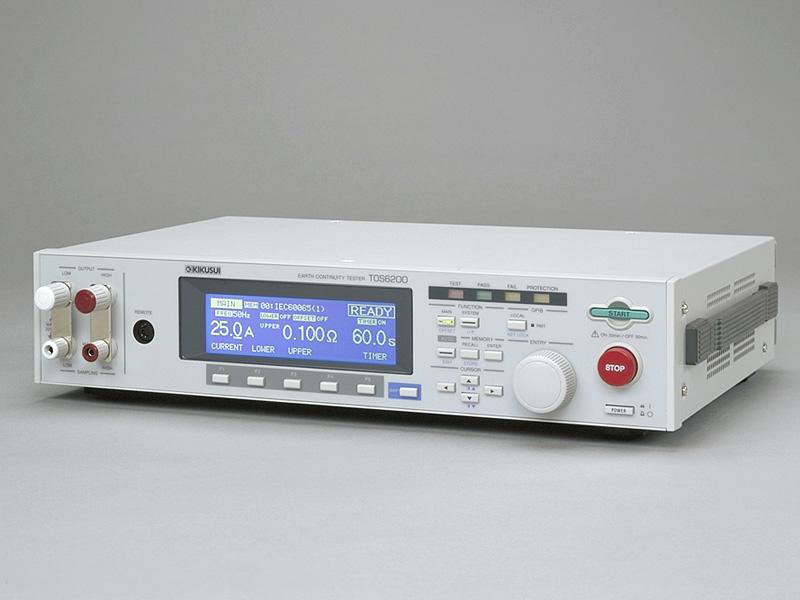

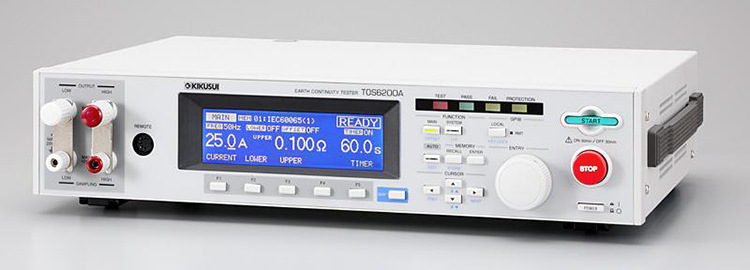

菊水TOS6200A接地電阻測試儀 KIKUSUI TOS6200A接地導通測試儀
菊水TOS6200接地電阻測試儀 概要
TOS6200是為進行電氣產品安全法、IEC、EN、VDE、BS、UL、JIS等安全標準中的I等級設備所要求的接地電阻的測試儀。該測試儀通過新開發的高效率電源，實現了150VA的大輸出，體積小，質量輕。該測試儀通過采用恒流方式，可針對被試驗物的電阻值變化提供穩定的電流，完全可以應對生產線上的自動試驗系統。
TOS6200A 產品特長
采用恒流方式
采用窗口比較器方式進行判定
對來自GPIB、RS-232C和外部的電流、時間、電阻值進行控制
可以讀回GPIB、RS-232C、測量值、試驗結果
搭載有100種存儲功能和編程功能
帶接觸檢查功能
便于判斷狀態的大顯示屏
主要變化
| （新）TOS6200A | （舊）TOS6200 | |

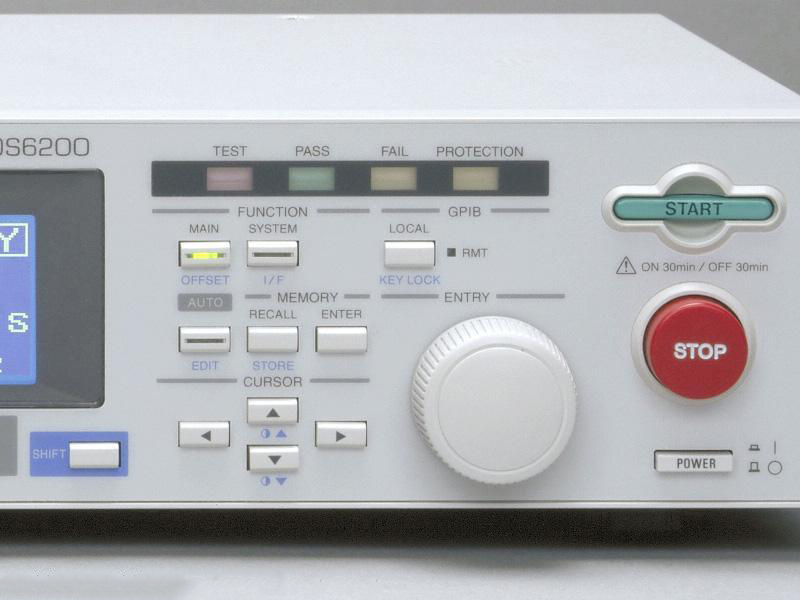

| 面板的變化 |  |  |
| 輸入電壓范圍 | 85V - 250V | 85V - 132V 或 170V - 250V |
| 最大功耗 | 280VA | 450VA（100V 型號） 330VA（100V/200V 型號） |
TOS6200A 選購件 (關聯產品)
型號 | 名稱及描述 | 圖片 |

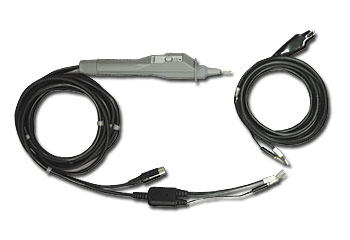

LP01-TOS | 接地導通測試儀（TOS6200(A)）用低電壓測試探針（Max.AC30A／約2m） |  |

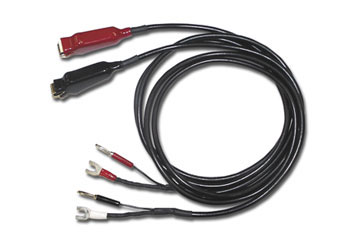

TL11-TOS | 低電壓測試引線、用于TOS6200(A) |  |

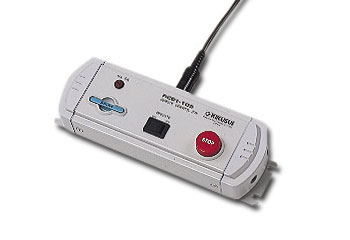

RC01-TOS | 遠程控制箱（用于單手操作/1.5m）※TOS7200需要轉換適配器［型號名稱：DD-5P/6P］、※TOS53XX需要轉換適配器［型號名稱：DD-5P/9P］ |  |

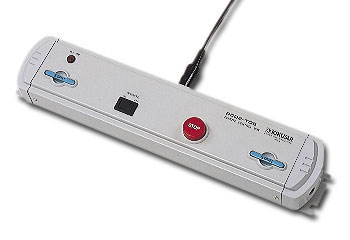

RC02-TOS | 遠程控制箱（用于雙手操作/1.5m）※TOS7200需要轉換適配器［型號名稱：DD-5P/6P］、※TOS53XX需要轉換適配器［型號名稱：DD-5P/9P］ |  |

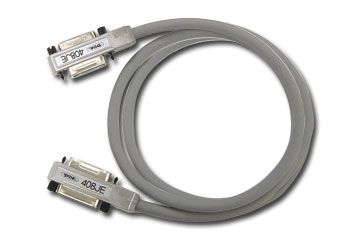

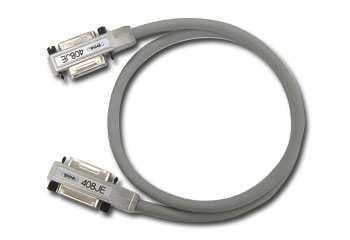

408J-101 | GPIB電纜,長度:約1m |  |

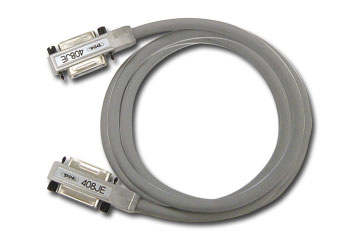

408J-102 | GPIB電纜,長度:約2m |  |
408J-104 | GPIB電纜,長度:約4m |  |
KRB100-TOS | 支架(米制尺寸)用 TOS6200(A), TOS9220/TOS9221, OH01-KHA, PLZ2405WB |
型號 | TOS6200A | ||
輸出部 | |||
輸出電流 | 設定范圍（※1） | 3.0~30.0A AC （在最大額定輸出以下，且輸出端子電壓在5.4V以下 的電阻） | |
分辨率 | 0.1A | ||
精度 | ±（1% of setting ＋ 0.2A） | ||
最大額定輸出 | 150VA（通過輸出端子輸出） | ||
失真率 | 2%以下（10A以上的0.1Ω純電阻負載） | ||
頻率 | 范圍 | 50／60Hz正弦波（可選） | |
精度 | ±200ppm | ||
開路端子電壓 | 6Vrms以下 | ||
輸出方式 | PWM開關方式 | ||
輸出電流表 | |||
測量范圍 | 0.0~33.0A AC | ||
分辨率 | 0.1A | ||
精度 | ±（1% of reading ＋ 0.2A） | ||
響應 | 響應平均值／有效值顯示（響應時間200ms） | ||
保持功能 | 在PASS、FAIL期間保持測試結束時的測量電流值 | ||
輸出電壓表 | |||
測量范圍 | 0.00~6.00V AC | ||
分辨率 | 0.01V | ||
精度 | ±（1% of reading ＋ 0.02V） | ||
響應 | 響應平均值／有效值顯示（響應時間200ms） | ||
保持功能 | 在PASS、FAIL期間保持測試結束時的測量電壓值 | ||
電阻計（※2） | |||
測量范圍 | 0.001~1.200Ω | ||
分辨率 | 0.001Ω | ||
偏置取消功能 | 0.001~1.200Ω（有OFF功能） | ||
精度 | ±（2% of reading ＋ 0.003Ω） | ||
保持功能 | 在PASS期間保持測試結束時的測量電阻值 | ||
合格與否判定功能 | |||
判定方式 | 視窗識別方式
| ||
上限基準值（UPPER）設定范圍 | 0.001~1.200Ω | ||
下限基準值（LOWER）設定范圍 | 0.001~1.200Ω | ||
判定精度 | ±（2% of UPPER ＋ 0.003Ω） | ||
校正 | 使用純電阻負載用正弦波的有效值校正 | ||
LED | PASS | 判定為PASS時大約點亮0.2秒鐘以上 設定為PASS HOLD時連續點亮 | |
UPPER FAIL | 檢測出高過上限基準值的電阻值， 判定為FAIL時點亮 | ||
LOWER FAIL | 檢測出低于下限基準值的電阻值， 判定為FAIL時點亮 | ||
蜂鳴器 |
| ||
時間 | |||
測試時間 | 設定范圍 | 0.3~999s 有TIMER OFF功能 | |
精度 | ±（100ppm of setting ＋20ms） | ||
環境 | |||
動作環境 | 戶內使用、過電壓類別 II | ||
規格保證 范圍 | 溫度 | 5~35℃ | |
濕度 | 20~80%rh（但不得凝水） | ||
動作范圍 | 溫度 | 0~40℃ | |
濕度 | 20~80%rh（但不得凝水） | ||
保存范圍 | 溫度 | －20~70℃ | |
濕度 | 90%rh以下（但不得凝水） | ||
高度 | 海拔2000m以下 | ||
電源 | |||
輸入電壓范圍 | 100V型號：AC85?9?1132V | ||
100V/200V型號：AC85?9?1132V／AC170?9?1250V | |||
耗電量 | 無負載時 （READY） | 100V型號：70VA以下 100V/200V型號：60VA以下 | |
額定負載時 | 100V型號：最大450VA 100V/200V型號：最大330VA | ||
輸入頻率范圍 | 47Hz?9?163Hz | ||
絕緣電阻 | 30MΩ以上（DC500 V） AC LINE─底盤之間 | ||
耐壓 | AC 1390V（2秒鐘） AC LINE—底盤之間 | ||
接地連續性 | AC25A／0.1Ω以下 | ||
電磁兼容（EMC）（※3，※4） 符合以下指令以及標準的要求事項 | |||
外形尺寸（最大部位） | 430 （455）W×88 （140）H×270（345）Dmm | ||
質量 | 約9kg | ||
隨附件 | |||
電源線 | 1根 | ||
測試引線TL11-TOS | 1組 | ||
短路棒 | 2根（連接在OUTPUT端子—SAMPLING端子之間。） | ||
電源保險絲 | 2個（包括保險絲座里面的備件 2 個） | ||
使用說明書 | 1 冊 | ||
