 |  標準 |  |
實現了"高速"絕緣電阻檢查
● 最快50ms的高速判斷
● 快速釋放殘留電壓
● 任意設置試驗電壓值（25～1000V（1V分辨率）設置）
● 接觸檢查功能（防止由于接觸不良造成的誤判斷）
● 短路檢查功能（防止不合格品流入市場）

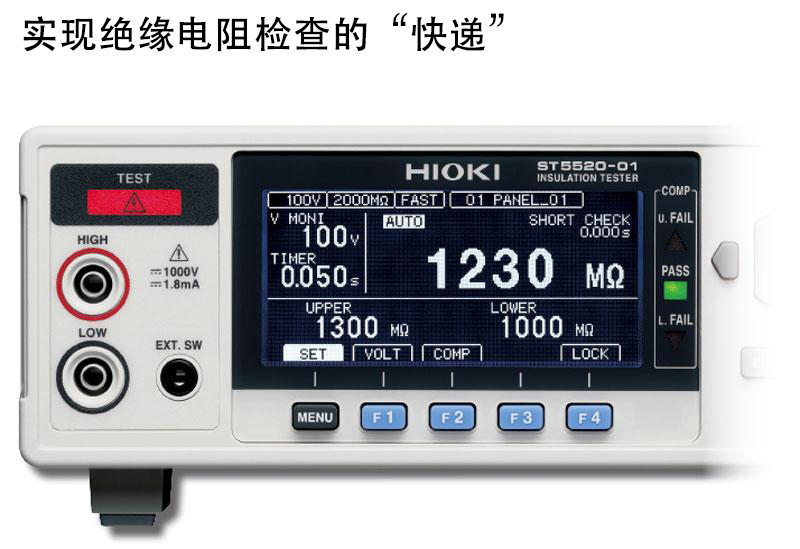

絕緣電阻測試儀ST5520是一款滿足了生產線上快節奏要求的產品。

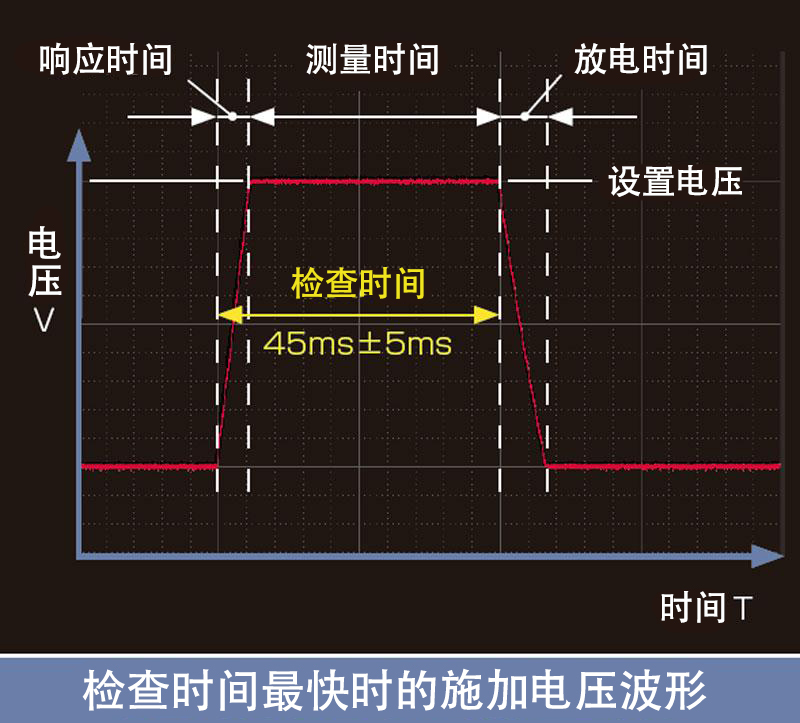

以業界最快50ms的速度檢查完畢。與本公司以往機型相比速度提高了近700ms。
（※波形為9MΩ、10pF的被測物的檢查結果。）

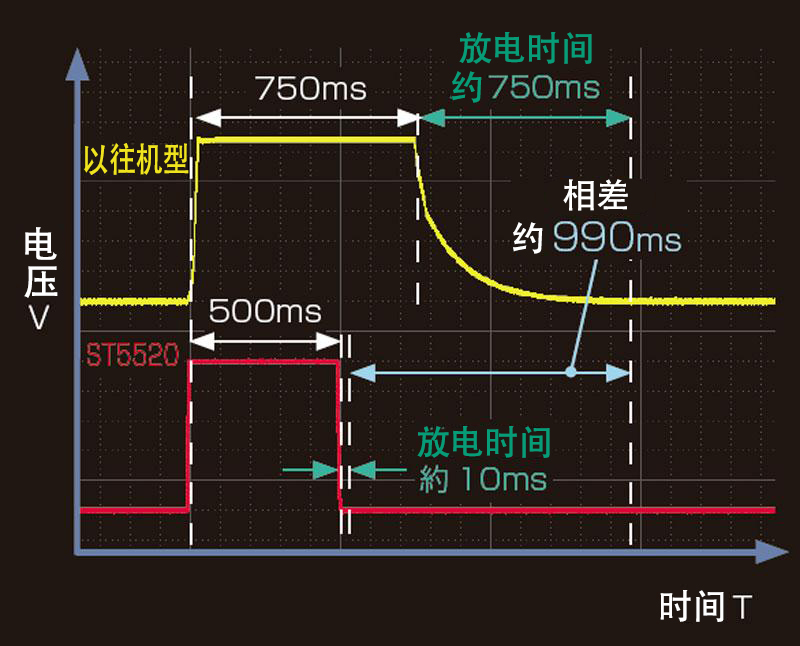

檢查后的放電時間與以往機型相比大幅縮短。 同一條件下比較，也能實現990ms的工時的改善。

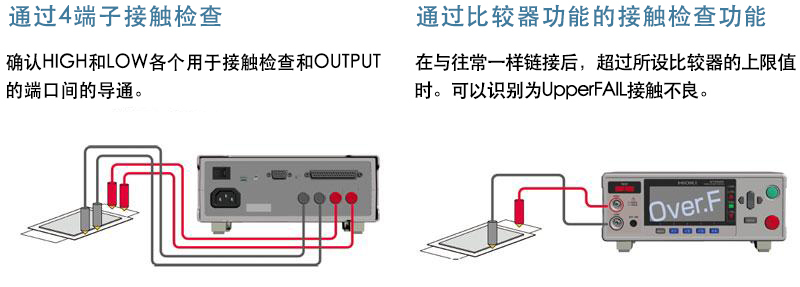

4端子連接時和2端子連接時，有2種接觸檢查功能。

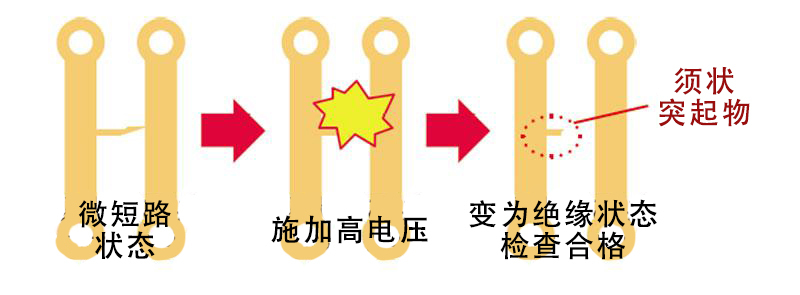

通過低電壓檢查準確找出如微短路這樣因為高壓導致燒損設備的不良現象。

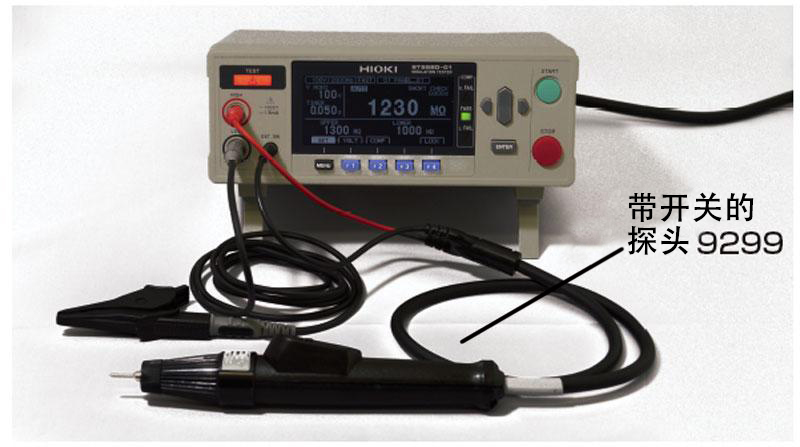

可以手持探頭直接作業，實現安全、簡單的測量。
| 測試項目 | 絕緣電阻（直流電壓施加方式） |
|---|---|
測試電壓/測量量程 | 25 V ≦ V < 100 V (2.000/20.00/200.0 MΩ), 100 V ≦ V < 500 V (2.000/20.00/200.0/2000 MΩ), 500 V ≦ V ≦ 1000 V (2.000/20.00/200.0/4000/9990 MΩ) |
| 基本精度 | ±2 % rdg. ±5 dgt. 25 V ≦ V < 100 V [0～20 MΩ], 100 V ≦ V < 500 V [0～20 MΩ], 500 V ≦ V ≦ 1000 V [0～200 MΩ] |
| 測試速度 | FAST：30ms/次，SLOW：500ms/次（切換） |
| 顯示屏 | LCD (壽命100,000小時),背光燈4階段 |
| 存儲功能 | 保存內容：額定測量電壓、比較器上下限值、測試模式、判定時蜂鳴音、測試時間、響應時間、電阻量程、測量速度 |
| 測試模式 | 連續模式、PASS STOP模式、FAIL STOP模式、強制結束時判定模式（切換） |
| 比較設置 | UPPER_FAIL：測量值≧上限值 PASS： 上限值＞測量值＞下限值 LOWER_FAIL：測量值≦下限值 |
| 判定處理 | 蜂鳴音、PASS/U.FAIL/L.FAIL 的LED 燈亮，UL_FAIL時U.FAIL/L.FAIL同時燈亮，EXT. I/O 輸出、通過RS-232C獲取判定結果 |
| 試驗時間計時器 | 0.045 s ～ 999.999 s（0.001 s 分辨率），從施加電壓到判定合格與否的時間 |
| 響應時間計時器 | 試驗開始后，禁止按照0.005 s ～ 999.999 s（0.001 s 分辨率）設置比較器判定動作的時間 |
| 模擬輸出 | DC +4 V f.s. |
| 接口 | RS-232C（標配），外部I/O（外部控制器用輸入，判定結果輸出），BCD輸出（僅限ST5520-01） |
| 電源 | AC100 V ～ 240 V，50/60Hz，最大25VA |
| 體積及重量 | 215W×80H×166Dmm，1.1kg |
| 附件 | 使用說明書×1、電源線×1、EXT.I/O連接器×1、連接器蓋×1 |
