選型表
| 型號 | MiniPCIeCAN-II | MiniPCIeCAN-2E-U |
|---|---|---|

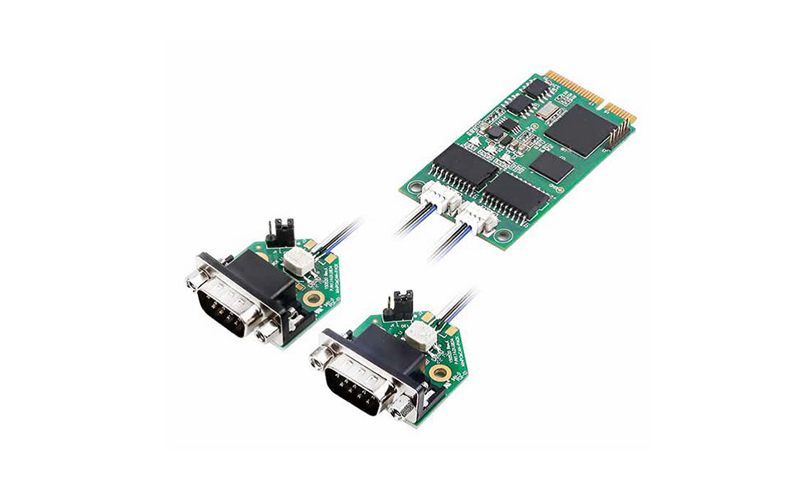

| 實物圖 |  |  |
| 特色功能 | 與USBCAN-II相同操作方式 | 與USBCAN-2E-U相同操作方式 |
| CAN路數 | 2路 | 2路 |
| 接口形式 | 卡座引出DB9接口 | 卡座引出DB9接口 |
| 電氣隔離 | √ | √ |
| 工業級 | √ | √ |
| 數據接收能力 | 14000幀/秒（每路） | 14000幀/秒（每路） |
| 數據發送能力 | 4000幀/秒（每路） | 4000幀/秒（每路） |
| Windows系統驅動 | 支持 | 支持 |
| Linux系統驅動 | 支持 | - |
| CANopen與J1939協議分析 | 配套ZCANPRO軟件支持，DBC解碼 | |
| 飛思卡爾芯片CAN升級固件 | 支持 | - |
| 120歐終端電阻 | 可插拔 | 可插拔 |
成熟方案、運行穩定
MiniPCIeCAN系列采用致遠電子成熟的USBCAN卡技術，通訊性能極為突出，運行非常穩定。特別適合于作為嵌入式工控板、無風扇工控機等擴展CAN接口使用。
2通道2500VDC電氣隔離CAN接口
靜電等級接觸放電±6KV

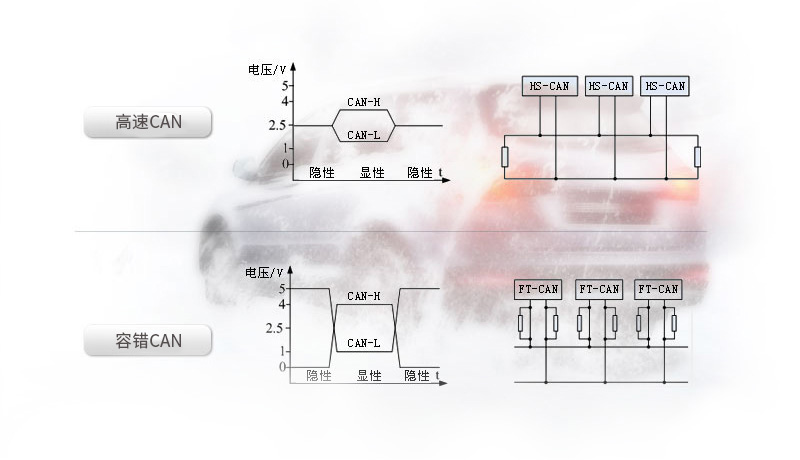

CAN協議完全符合CAN 2.0B規范，兼容CAN 2.0A符合ISO 11898-1/2/3

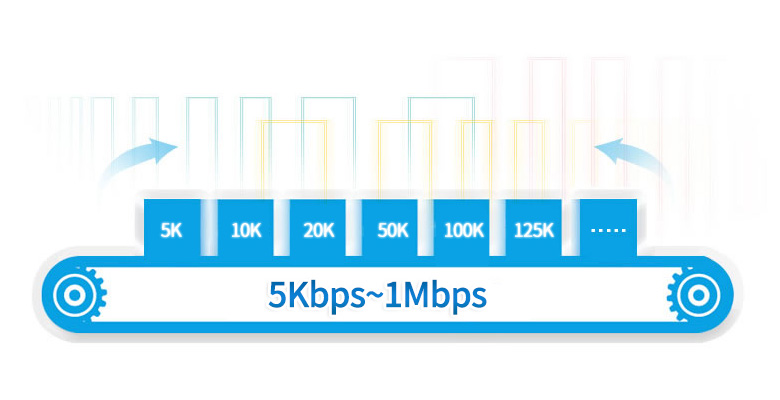

CAN波特率可編程任意設置，范圍在5Kbps～1Mbps之間
13萬幀緩沖，不丟幀才是硬道理
任意波特率下滿負載接收能力，13萬幀緩沖，不丟幀才是硬道理
支持各類開發環境
高效易用的二次開發函數，可支持各類開發環境，如VC、C#、Labview、LINUX等

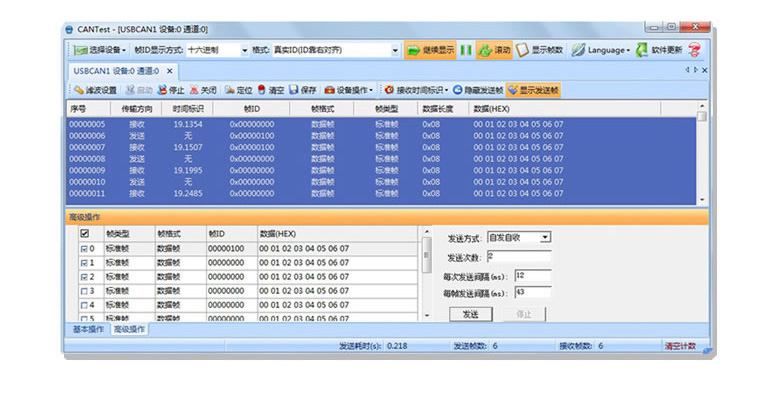

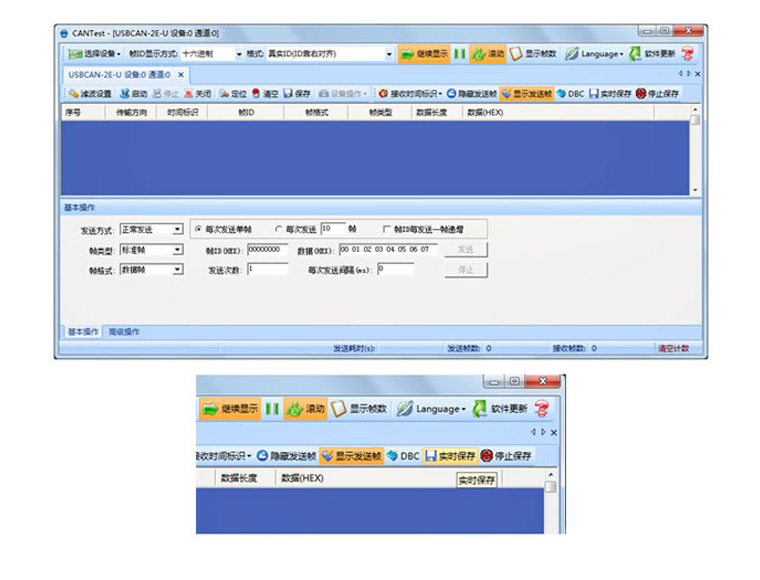

強大的測試分析軟件CANtest

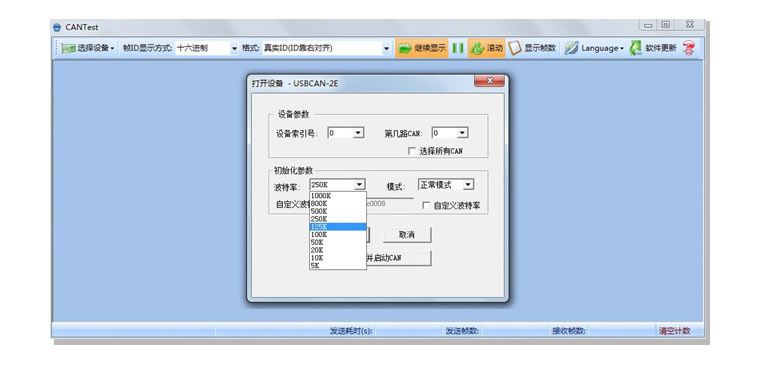

1．選擇設備波特率、通道號、工作模式啟動CAN卡
2．啟動后自動接收，基本操作滿足單幀發送，可設置連續保存滿足長時間測試要求
3．高級操作可預定義100幀，并且可設置發送次數與間隔

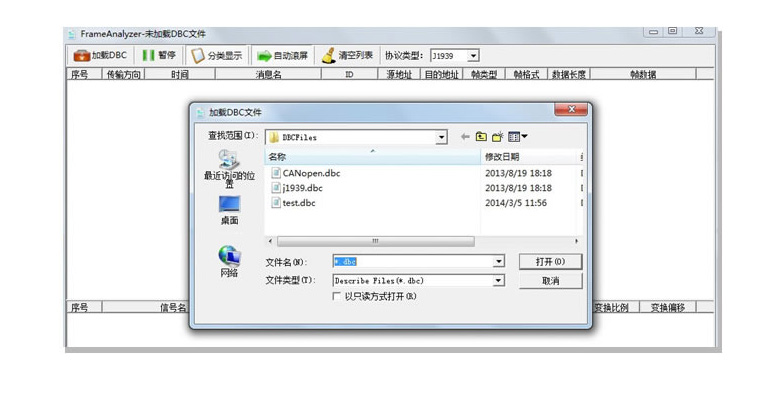

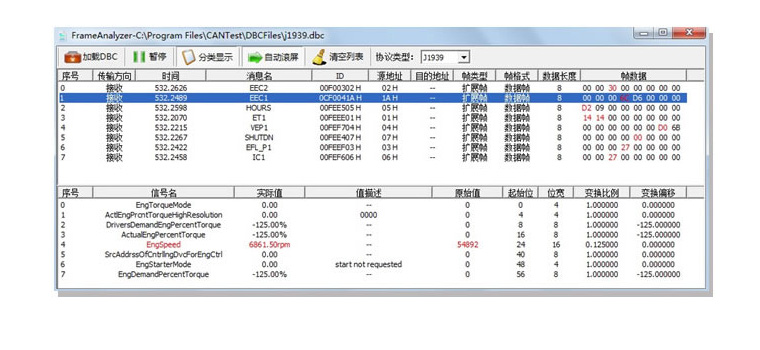

4．可加載車載DBC文件、CANopen協議、J1939協議
5．支持國網充電樁與電動汽車BMS通訊協議解析，顯示方式支持分類刷新

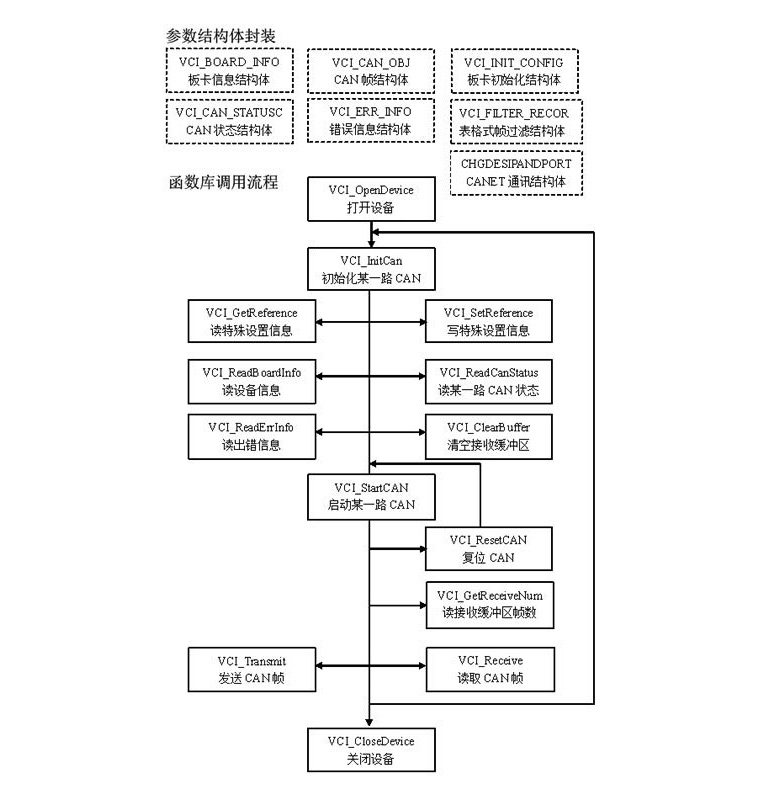

二次開發函數庫
致遠電子所有的CAN接口卡均使用同一套上位機二次開發函數庫（支持VC、VB、C#、LINUX、Labview、LabWindows、Delphi7等主流開發環境），用戶只需修改設備類型即可實現不同接口的無縫切換：

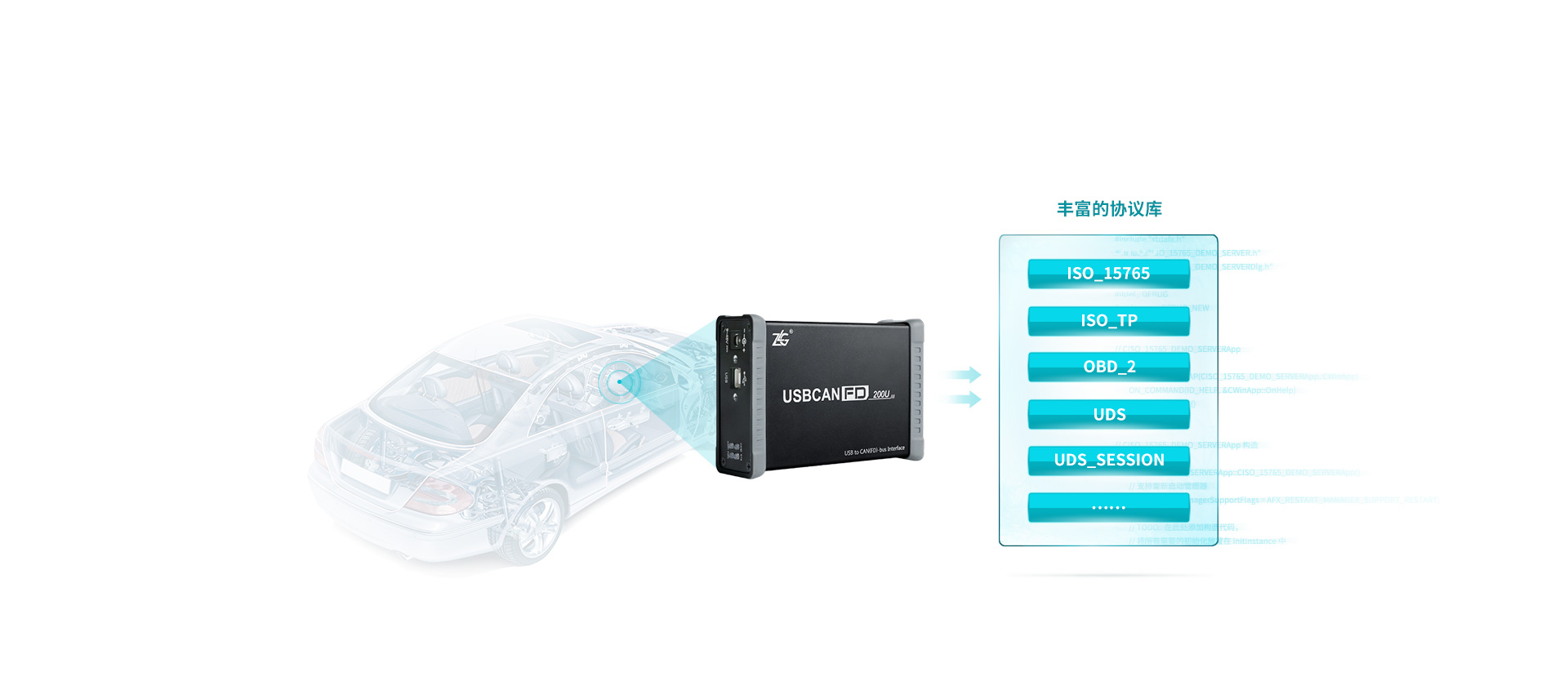

豐富的汽車電子專用高層協議二次開發庫
用戶可直接加載UDS/OBDII/15765等汽車電子專用協議二次開發庫，協助完成零部件測試檢修。
規格參數

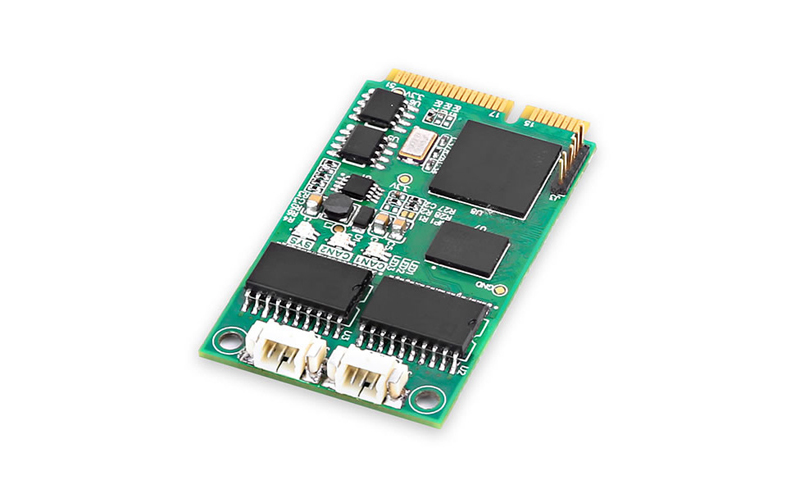

與工控機接口：采用標準MiniPCIe接口；
與工控機通訊方式：MiniPCIe接口中的USB2.0管腳；
供電方式：采用MiniPCIe接口3.3V供電，功耗200mA；
CAN通道數：2通道隔離CAN接口；
CAN TTL信號可切換為第二功能IO，方便自行設計CAN收發電路；
CAN同時支持CAN2.0A和CAN2.0B協議，符合ISO/DIS 11898-1/2/3標準；
CAN波特率：可編程任意設置，范圍在5Kbps～1Mbps之間；
最高幀流量：?jiǎn)瓮ǖ揽筛哌_(dá)14000幀/秒（1M波特率、標準遠程幀）；
CAN通道采用電磁隔離、DC/DC電源隔離，隔離電壓：2500VDC；
CAN接口EMC等級：接觸放電±4KV，群脈沖±1KV；
支持Win2000、WinXP、Win7、Win8操作系統及Linux2.4、Linux2.6操作系統；
可以用在有安全防爆需求的環境中；
安裝方式：標準MiniPCIe卡槽，體積小巧，即插即用；
工作溫度-40~85℃；
標準MiniPCIe板卡尺寸30mm（寬）* 50.95mm（長）。
CAN接口形式：
通過抗震端子引出的DB9接口內置跳線選擇120歐終端電阻
| 端口 | 引腳 | 名稱 | 功能 |
|---|---|---|---|
 | 1 | NC | 未用 |
| 2 | CAN_L | CAN_L信號線接頭 | |
| 3 | CAN_GND | CAN隔離后的地，可不接 | |
| 4 | NC | 未用 | |
| 5 | SHIELD | 屏蔽線接頭（FG） | |
| 6 | CAN_GND | CAN隔離后的地，可不接 | |
| 7 | CAN_H | CAN_H信號線接頭 | |
| 8 | NC | 未用 | |
| 9 | NC | 未用 |
MiniPCIe接口定義：
| 端口 | 引腳編號 | 信號名稱 | 說明 |
|---|---|---|---|
 | 1 | nWAKE | nWAKE信號/默認上拉 |
| 22 | nRESET | nRESET信號/未使用 | |
| 17 | TD0_REV | CAN0 TXD第二功能IO* | |
| 19 | RD0_REV | CAN0 RXD第二功能IO* | |
| 37 | TD1_REV | CAN1 TXD第二功能IO* | |
| 39 | RD1_REV | CAN1 RXD第二功能IO* | |
| 36 | USB_D- | USB_D- | |
| 38 | USB_D+ | USB_D+ | |
| 2、24、52 | 3.3V | 電源 | |
| 9、15、18、21、26、27、29、34、35、40、50 | GND | 地 |
*第二功能引腳切換說明
當需要自行設計CAN收發電路或者提高CAN信號線防護等級時，可以考慮將CAN信號第二功能引腳TTL信號通過Mini PCIe保留引腳接入底板，自行設計CAN收發電路，提高了系統的靈活性。

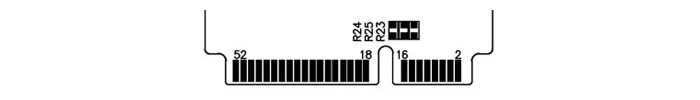

CAN信號第二功能引腳切換通過R24切換。R24默認焊接，系統采用默認的板載CAN隔離收發器，當R24去掉時，系統上電時自動啟用CAN信號第二功能引腳。
配件清單
配件清單僅供參考，請以實物為準
| MiniPCIeCAN-II/2E-U裝箱單 | ||||
|---|---|---|---|---|
| 序號 | 名稱 | 數量 | 單 位 | 備注 |
| 1 | MiniPCIeCAN 板卡 | 1 | 塊 | |
| 2 | MiniPCIeCAN-PACK板 | 2 | 塊 | DB9公頭 |
| 3 | 銅柱 | 2 | 根 | |
