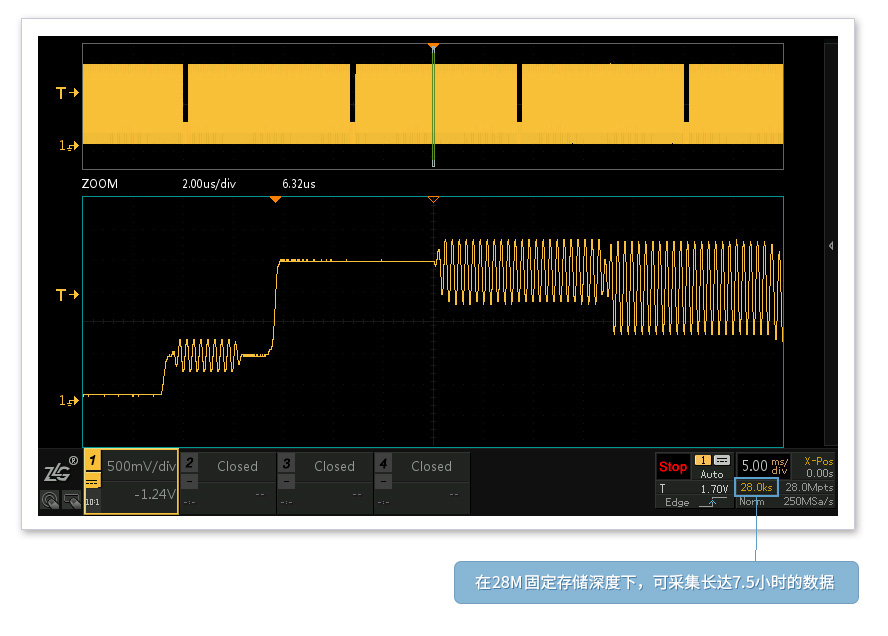

海量存儲、縮放自如
只有存儲深度足夠，示波器的采樣率才能充分發揮，觀察到的波形也更加真實、細膩。ZDS1104示波器標配28M存儲深度，您可以在1K采樣率下輕松觀測7.5小時的波形！

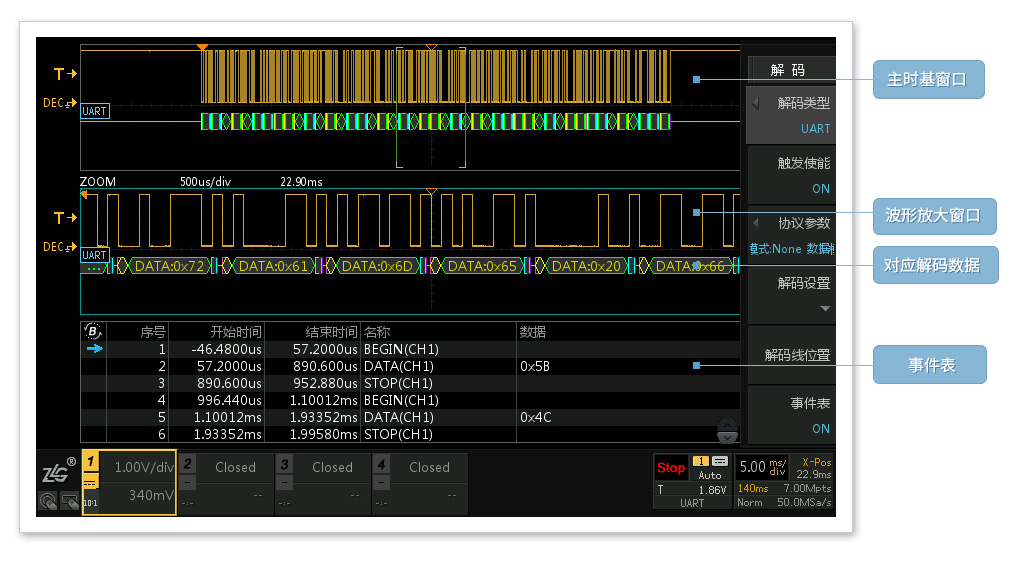

協議解碼、信手拈來
協議信號調試不只要關注波形質量，更要關注波形對應數據，而協議解碼功能往往作為示波器的付費選配功能。ZDS1000示波器基于客戶需求免費標配了UART、 SPI、 IIC、 CAN、CAN-FD、LIN、FlexRay、USB、 PS/2、 DALI、 Wiegand、 1-Wire、DS18B20、 HDQ、 SD_SPI、 SD_SD、 Manchester、Diff-Manche、 Miller、 DHT11、 SHT11 共21種協議解碼，協議調試信手拈來。

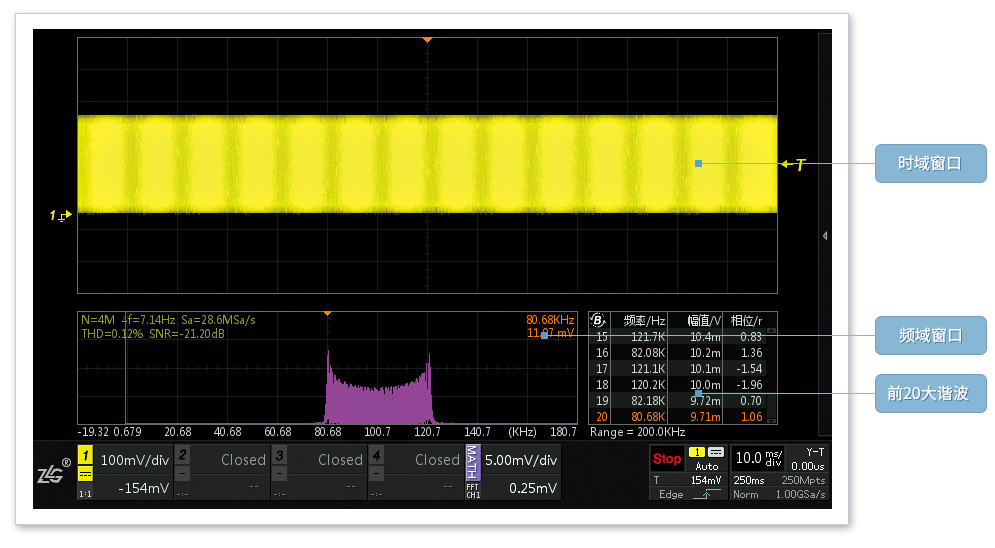

信號頻譜，洞察秋毫
FFT功能在定位電路中的干擾噪聲來源尤為重要，但離開了充足的FFT分析頻點支持，F(xiàn)FT的分析結果往往毫無意義。ZDS1104示波器首次將基礎型示波器的FFT分析點數提升為100K，在1G采樣率的情況下，頻譜分辨率仍能精確到10KHz。

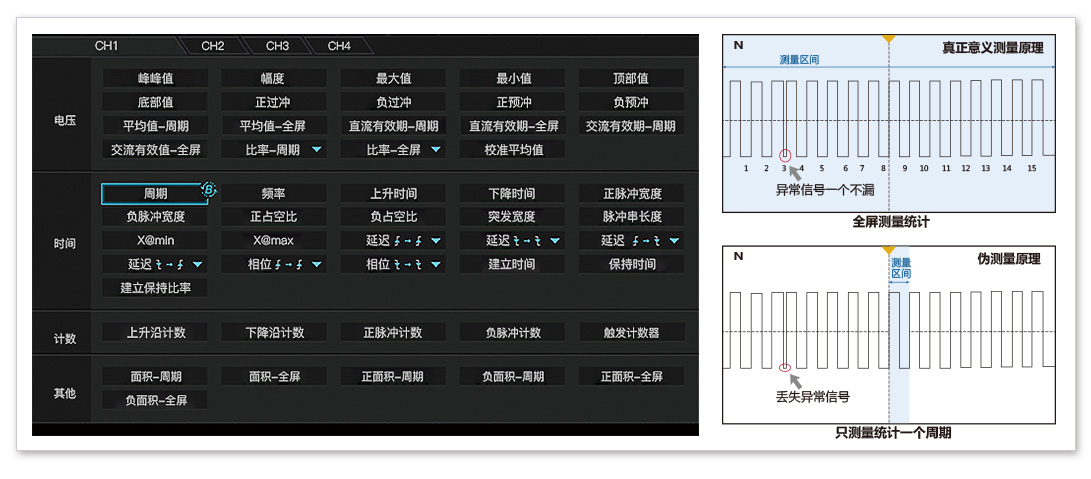

參數測量、應有盡有
不同于傳統示波器只測一個周期，或通過抽樣減少數據量再測量的模式，ZDS1104示波器通過FPGA全硬件并行處理，基于原始采樣率和28Mpts全存儲深度，對每一幀波形每一周期進行測量統計，測試項目可達50余種，并且支持8種參數同時顯示。

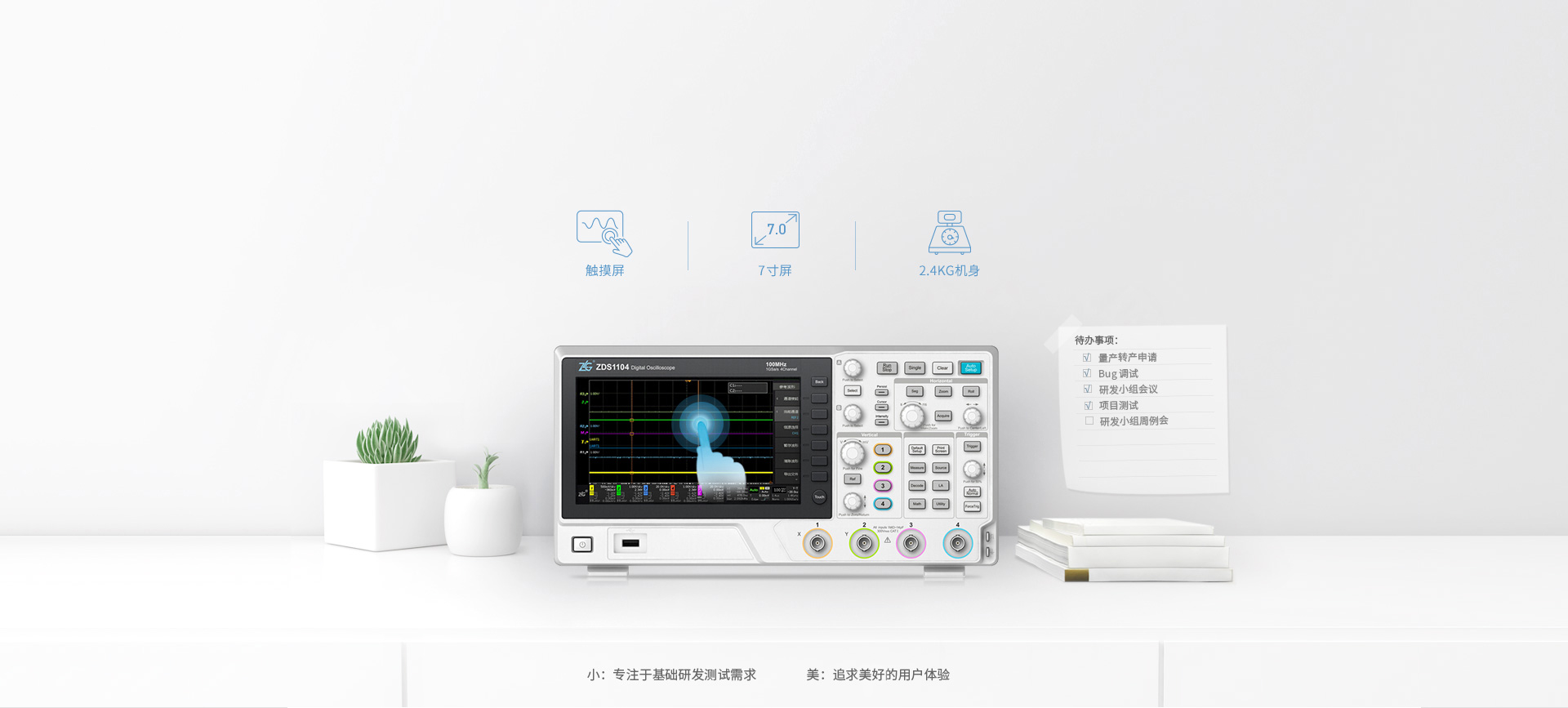

小巧迷人、一觸即發
在精致的7寸屏機身之上，你可以通過觸摸屏輕松進行波形操控，同時2.4Kg的輕盈機身讓示波器可以如筆記本電腦般無所不在，這給多樣化的應用場景創造了多種可能。

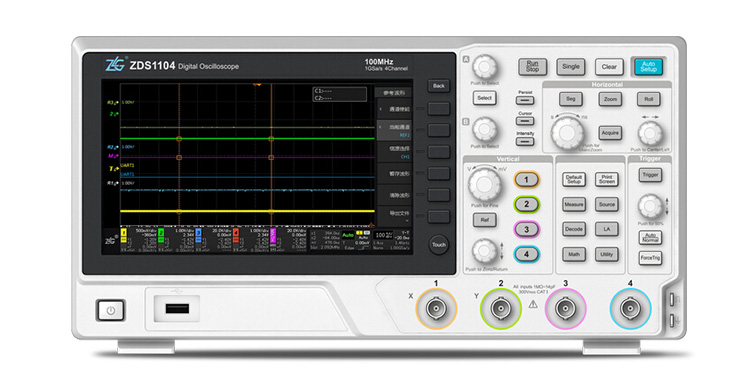

| 型號 | ZDS1104 |
| 模擬帶寬 | 100MHz |
| 采樣率 | 1GSa/s |
| 輸入通道 | 4 |
| 最大存儲深度 | 28Mpts |
| 最大波形刷新率 | 50,000wfms/s |
| FFT點數 | 100Kpts |
| 時基范圍 | 5ns/div-1Ks/div |
| 輸入靈敏度范圍 | 1mV/div-10V/div |
| 自動測量 | 52 種 |
| 顯示器 | 7.0 英寸 TFT 觸摸屏 |
| 高級分析功能 | 模板測試 |
| 協議解碼 | 21種，UART、SPI、I2C、USB、PS/2、DALI、Wiegand、1-Wire、DS18B20、HDQ、SD_SPI、SD_SD、Manchester、Diff-Manche、Miller、DHT11、SHT11、CAN、CAN-FD、LIN、FlexRay |
| 配件名稱 | 描述 | 實物圖 |
|---|---|---|
| ZP1010SA探頭 | 每通道標配1:1/10:1 100M 無源電壓探頭 (ZDS1000系列示波器標配) |  |
| ZP1025SA探頭 | 每通道標配 1:1/10:1 250M 無源電壓探頭 (ZDS2000B系列、ZDS3024示波器標配) | |
| ZP1050探頭 | 每通道標配10:1 500M 無源電壓探頭 (ZDS3000Plus/4000Plus系列示波器標配) |  |
| 電源線 | 用于示波器供電 |  |
| USB通信線纜 | 實現PC 和示波器通信 （不屬于1000系列示波器標配件） |  |
| 光盤資料 | 產品相關電子版資料 |  |
| 配件名稱 | 描述 | 實物圖 | |
|---|---|---|---|
| ZP1500D高壓差分探頭 | 衰減比： | 1/50 |  |
| 1/500 | |||
| 測量范圍： | 1/50: 150V | ||
| 1/500: 1500V | |||
| 帶寬： | 1/50：可切換5M/100M | ||
| 1/500：可切換5M/100M | |||
| ZCP30電流探頭 | 帶寬： | 50Mhz |  |
| 量程： | 5A/30A | ||
| 最小測量電流： | 1mA | ||
| ZDS4K-FGBOX信號發生器 | 輸出信號電壓 | 10mV-10V @1MΩ |  |
| 頻率范圍 | 10Hz-30MHz | ||
| 波形 | 正弦波 | ||
| 輸出阻抗 | 50Ω | ||
| 輸出接口 | BNC | ||
| 幅度準確度 | ±Vout×2%±2mV | ||
| 幅度平坦度 | 0.3dB | ||
| CK100隔離變壓器 | 比例系數 | 1:1 |  |
| 帶寬（-3dB） | 1Hz-3MHz | ||
| 隔離電壓 | 600V CATⅢ | ||
| 初級次級間電容 | 150pF@1kHz | ||
| 次級最大電流 | 10mA | ||
