一、概  述

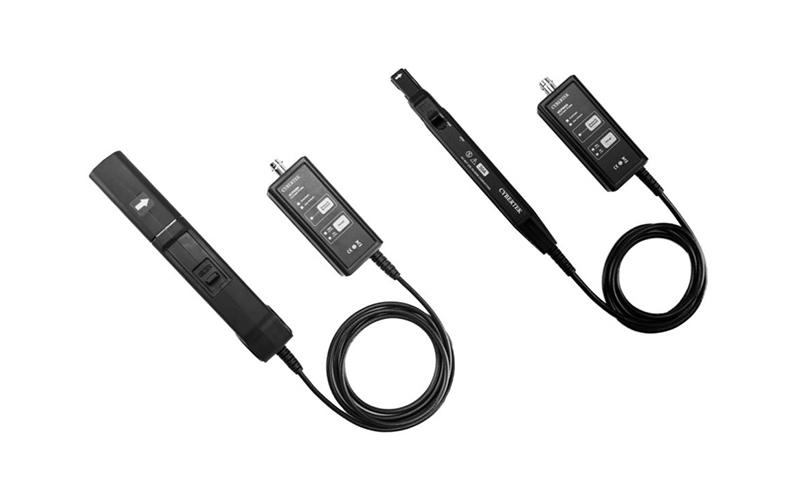

HCP8000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，可準確快速捕捉電流波形；高精度，在電流測量量程范圍內，精度高達1%，滿足大部分測試領域的需要；兩個量程可供選擇，方便小電流測量；自動消磁調零功能，使用方便；聲光過流報警功能，提醒量程切換；電子輕觸式按鍵設計，使用壽命更長；標準的BNC輸出接口，可匹配任何廠家示波器。

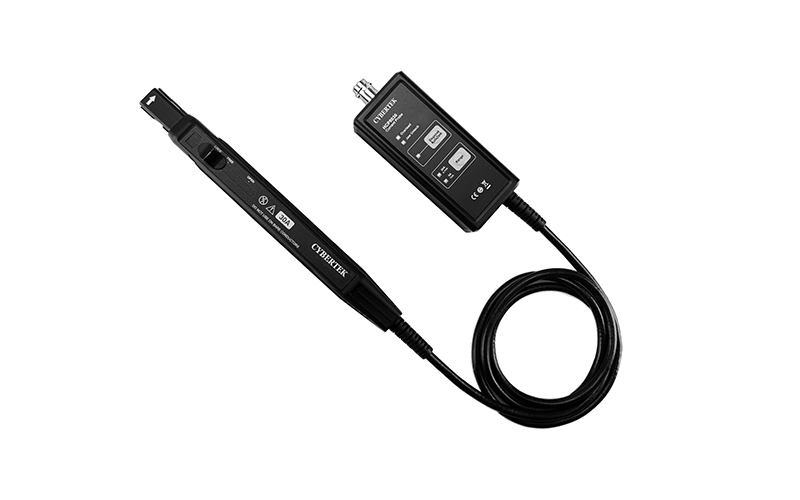

HCP8030(D)體積輕巧，可在當前擁擠的電路板中使用自如；小型鉗夾可以在緊張的空間中探測電流，同時仍能夾住直徑達5mm的導線；可以測量30A的連續電流和50A的峰值電流，HCP8030提供50MHz的帶寬,HCP8030D提供100MHz帶寬；探頭具有30A (10X)和5A (1X)兩個量程可選擇，5A (1X)量程特別適用于小電流測量，分辨率高達1mA。

HCP8050 鉗口可夾住直徑達5mm的導線；可以測量50A的連續電流和75A的峰值電流，提供50MHz帶寬；探頭具有50A (10X)和7.5A (1X)兩個量程可選擇，7.5A (1X)量程特別適用于小電流測量，分辨率高達1mA。

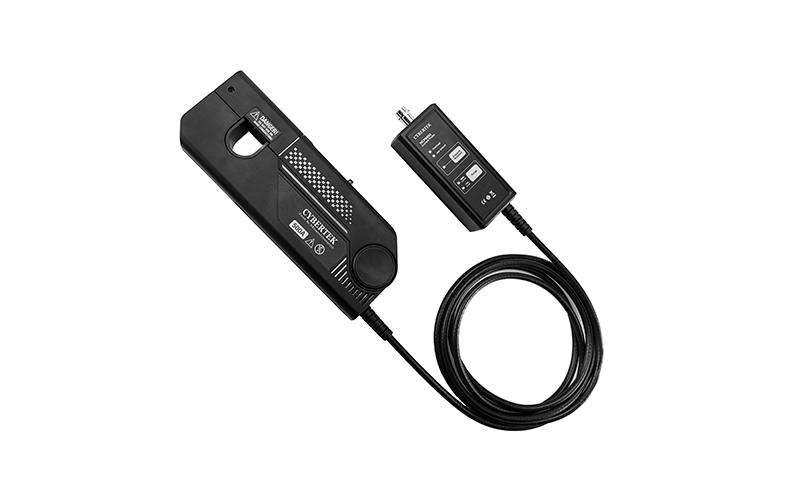

HCP8150鉗口可夾住直徑達20mm的導線，適用于大電流應用場合；可以測量150A的連續電流和300A的峰值電流，提供了12MHz的帶寬；探頭具有150A (100X)和30A (10X)兩個量程可選擇，10X量程用于小電流測量，分辨率高達10mA。

HCP8300鉗口可夾住直徑達20mm的導線，適用于大電流應用場合；測量300A的連續電流和500A的峰值電流，提供了6MHz的帶寬；探頭具有300A (100X)和50A (10X)兩個量程可選擇，10X量程用于小電流測量，分辨率高達10mA。HCP8000系列電流探頭常用于開關電源、馬達驅動器、電子鎮流器、LED照明、新能源等設計和測試應用中。

HCP8500鉗口可夾住直徑達20mm的導線，適用于大電流應用場合；測量500A的連續電流和750A的峰值電流，提供了5MHz的帶寬；探頭具有500A (100X)和75A (10X)兩個量程可選擇，10X量程用于小電流測量，分辨率高達10mA。HCP8000系列電流探頭常用于開關電源、馬達驅動器、電子鎮流器、LED照明、新能源等設計和測試應用中。

二、 應用

• 電源（開關式和線性）設計

• LED照明設計

• 電動汽車設計

• 新能源

• 變頻家電

• 電工實驗

• 半導體器件設計

• 逆變器/變壓器設計

• 電子鎮流器設計

• 工控/消費電子設計

• 發動機驅動裝置設計

• 電力電子和電力傳動實驗等

• 交通運輸系統（電動車輛、機車、航空電子設備等）設計

三、 產品及附件說明

■ 探頭主體說明

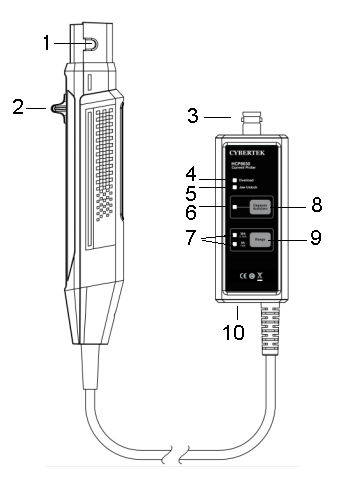

1）HCP8030  HCP8030D  HCP8050

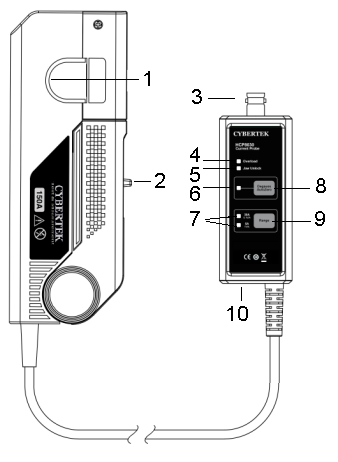

2）HCP8150、HCP8300、HCP8500

1．傳感器頭

檢測導體電流的核心元件。元件由一個精密的半導體等構成，周圍溫度的急劇變化，外部壓力沖擊等，有可能導致其受到損傷。因此操作時必須十分注意。

2．開關控制桿

控制傳感器頭開合的操縱桿。測量電流時應先拉操縱桿打開傳感器，放入被測導線。然后再推操縱桿使探頭處于LOCK狀態。

3．輸出接口

標準的BNC輸出接口，通過標配的BNC同軸線可連接任何廠家的示波器。

4．過載指示燈

被測電流超過量程后，指示燈亮紅色，并有報警聲，提示切換量程。

5．鉗口打開指示燈

燈亮表示推桿處于UNLOCK狀態，測量時，要確保鉗口處于LOCK狀態。

6．消磁調零指示燈

按下消磁調零按鍵后，該指示燈亮綠色，消磁結束后，指示燈滅。消磁若成功，蜂鳴器“嘀嘀”兩聲；消磁若失敗，蜂鳴器“嘀”聲延長，大約1s。

7．量程(Range)指示燈

指示當前量程狀態。

8．消磁自動調零(Degauss AutoZero)按鈕

機器經常使用后，探頭傳感器會有剩余磁場。測量前先消磁調零，可提高測量精度。按下消磁自動調零按鈕，機器消磁并自動調零，時間大約5s。

9．量程(Range)選擇按鈕

用于選擇電流測量量程。

2  HCP8030(D)分為30A和5A兩個量程：30A量程，探頭電流傳輸比0.1V/A；5A量程，探頭電流傳輸比1V/A。

2  HCP8050分為50A和7.5A兩個量程：50A量程，探頭電流傳輸比0.1V/A；7.5A量程，探頭電流傳輸比1V/A。

2  HCP8150分為150A和30A兩個量程：150A量程，探頭電流傳輸比0.01V/A；30A量程，探頭電流傳輸比0.1V/A。

2  HCP8300分為300A和50A兩個量程：300A量程，探頭電流傳輸比0.01V/A；50A量程，探頭電流傳輸比0.1V/A。

2  HCP8500分為500A和75A兩個量程：500A量程，探頭電流傳輸比0.01V/A；75A量程，探頭電流傳輸比0.1V/A。

10．電源插口

外部供電插孔，標配DC12V/1A適配器。
