概 述

CP3000/4000 系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬， 可準確快速捕捉電流波形；高精度，典型精度為 1%，滿足大部分測試領域的需要；多款探頭可供選擇， 方便不同量程電流測量；標準的 BNC 輸出接口，可匹配任何廠家示波器。常用于開關電源、馬達驅動器、 電子整流計、LED 照明、新能源等設計和測試應用中。

CP3120 體積輕巧，可在當前擁擠的電路板中使用自如；小型鉗夾可以在緊張的空間中探測電流，同 時仍能夾住直徑達 5mm 的導線；可以測量 30A 的連續電流和 50A 的峰值電流，提供 70MHz 的帶寬；分 辨率高達 1mA；需配合 CPA3000A 放大器同時使用。

CP3050 體積輕巧，可在當前擁擠的電路板中使用自如；小型鉗夾可以在緊張的空間中探測電流，同 時仍能夾住直徑達 5mm 的導線；可以測量 50A 的連續電流和 50A 的峰值電流，提供 50MHz 的帶寬；分 辨率高達 5mA；需配合 CPA3000A 放大器同時使用。

CP3030 鉗口可夾住直徑達 20mm 的導線，適用于大電流應用場合；可以測量 150A 的連續電流和 300A 的峰值電流，提供了 15MHz 的帶寬；分辨率高達 5mA；需配合 CPA3000A 放大器同時使用。

CP4040 鉗口可夾住直徑達 20mm 的導線，適用于大電流應用場合；測量 500A 的連續電流和 750A 的 峰值電流，提供了 5MHz 的帶寬；分辨率為 1A。需配合 CPA4000A 放大器同時使用。

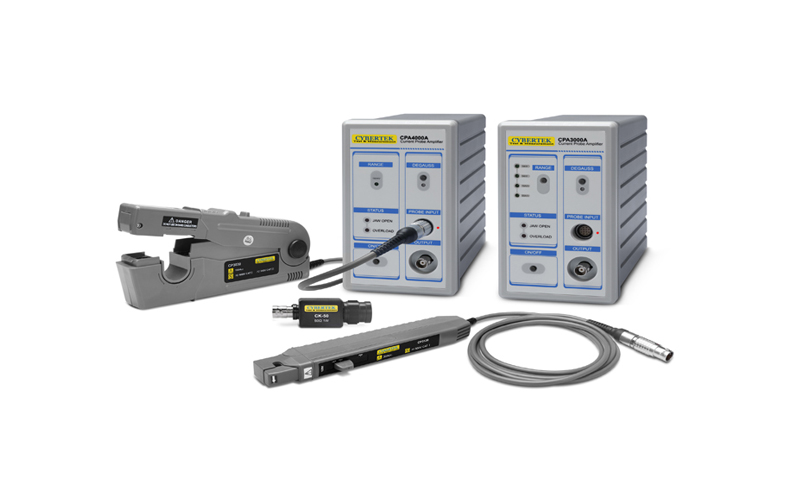

高頻交直流電流探頭CP3000/CP4000系列（分體式）產品及附件

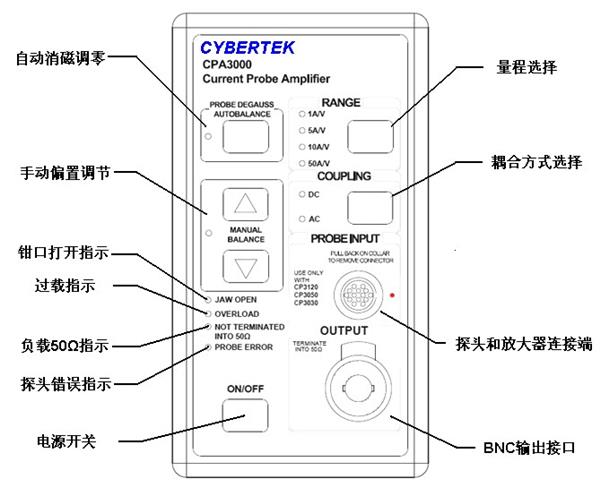

放大器面板

自動消磁調零按鍵與指示燈

1.當檢測到電流探頭需要消磁時，消磁按鍵旁邊的指示燈會發出紅光。但是放大器不能檢測到探頭需 要消磁的所有情況，所以為了測試準確，測試之前即使指示燈不是紅色也需要按消磁按鍵進行消磁。

2.當消磁的時候要確保探頭已經鎖緊，放大器的輸出端已正確接上 50Ω 負載，而且確保被測試導線沒 有電流通過。

量程選擇按鍵

連接探頭后用于切換兩種不同的量程（CPA4000 無此功能）。

手動調零按鍵 用于對失調電壓的手動細調。 注意：手動調零時放大器的耦合方式以及示波器的耦合方式都必須是直流耦合。

探頭鉗口指示燈 當紅色指示燈亮起說明電流探頭的鉗口沒有鎖緊，此時將無法進行消磁或者導致測量結果不準確。應 該把探頭鎖緊才能正常使用。

過載指示燈

當該指示燈持續是紅色的時候說明所測連續電流超出量程；當該指示燈的紅色是在閃爍，說明所測波 形的脈沖電流超出最大量程；當該指示燈是橙色的時候說明電流探頭或者放大器的溫度過高。 注意:為了避免對人身造成傷害，以及對儀器造成損壞，請不要測量超過放大器規格的電流。

50Ω 負載指示燈

該指示燈亮起說明輸出端沒有接入 50Ω 負載或者負載不是 50Ω 。

注意:

1、放大器的輸出端已經接上 50Ω 負載，那么示波器的輸入阻抗應該設置為 1MΩ ；如 果已經把示波器的輸入阻抗設置為 50Ω ，那么就不需要在放大器的輸出端外接 50

Ω 負載。

2、只有在自動消磁調零的時候才檢測是否連接 50Ω 負載。如果在消磁調零通過后去 掉 50Ω 負載或者示波器不是設置為 50Ω 輸入阻抗，該指示燈是不會亮的。

探頭錯誤指示燈

該燈亮起說明放大器不能識別接入的探頭，請核對好電流探頭型號再接入放大器。

電源開關 當關閉電源的時候放大器不能工作，但是內部的線性電壓部分仍然與電源電壓（開關 電源）相連。

耦合方式的選擇按鍵

該按鍵用于切換電流探頭和放大器之間的耦合方式。 注意：

1.當確定是測量交流電流時，可將放大器的耦合方式設置在 AC 檔，但是此時示波器 的耦合方式應設置為 DC 耦合，如果此時也將示波器的耦合方式設置為 AC 耦合，那 么會超過放大器的動態輸出范圍，使得測量結果不準確。

2.如果耦合方式的兩個指示燈同時閃爍說明探頭在自動消磁調零的過程中放大器檢 測到錯誤。

探頭輸入端

探頭應該正確連接，否則會對探頭和放大器造成不必要的損壞。具體連接方式見圖 4。

輸出端

使用標配的 BNC 連接線把放大器輸出端連接到示波器的輸入端。 注意：放大器的輸出終端要匹配 50Ω 負載。

高頻交直流電流探頭CP3000/CP4000系列（分體式）探頭主體說明

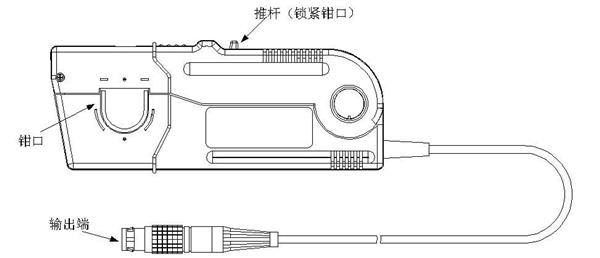

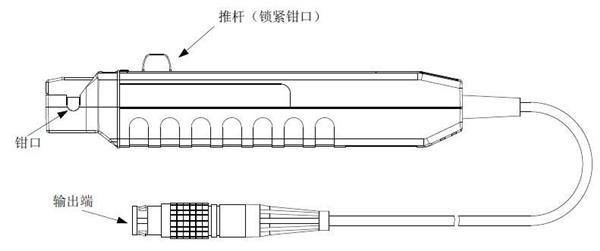

圖 3：CP3120 和 CP3050 結構圖

圖 4：CP3030 和 CP4040 結構圖

鉗口

測量被測導線。注意：被測導線不能超過鉗口直徑。

推桿

向后拉推桿，可打開鉗口；測量時，鎖緊鉗口，推桿向前推到位，確保 LOCK 狀態，才能保證測量 精度。

輸出端

輸出接口，配合相應的放大器使用。
