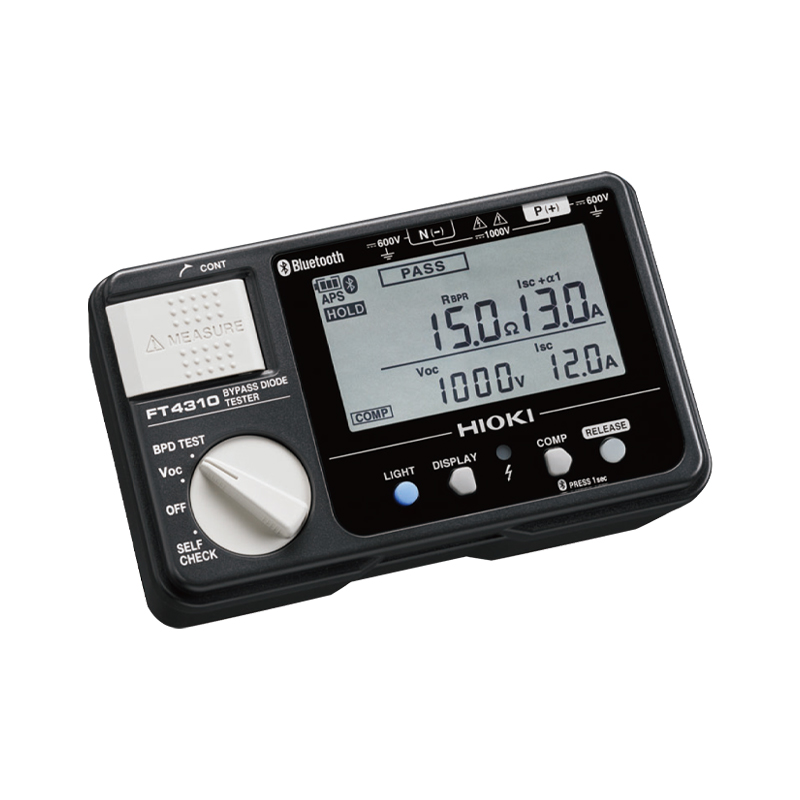

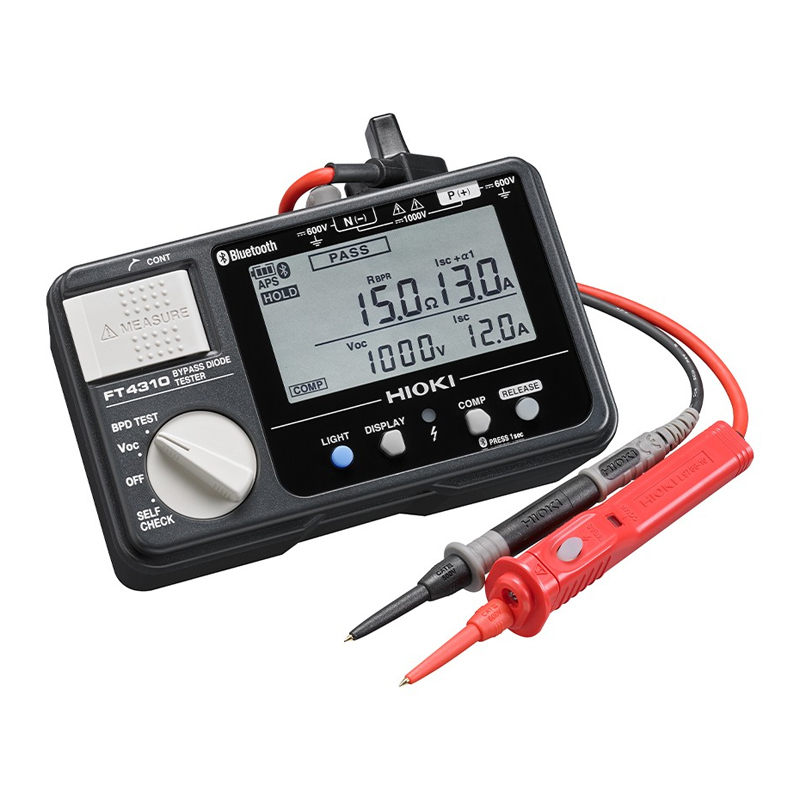

在日照下無需遮光也可做旁路二極管開路/短路檢查的檢測工具
● FT4310能夠在日照下輕松的檢測開路/短路故障※1
● 在接線盒的電池串中進行簡單檢查※2
● 1次檢查完成所有測量※3
● 對應PC測量的USB通訊功能（需要選件）
※1 也能在夜晚進行檢查。短路故障僅能在白天進行檢查。
※2 無需爬上屋頂，大幅提高工作效率
※3 測量開路電壓、短路電流和旁路電阻，并一次性顯示
※4 通過Bluetooth?無線技術自動傳輸數據

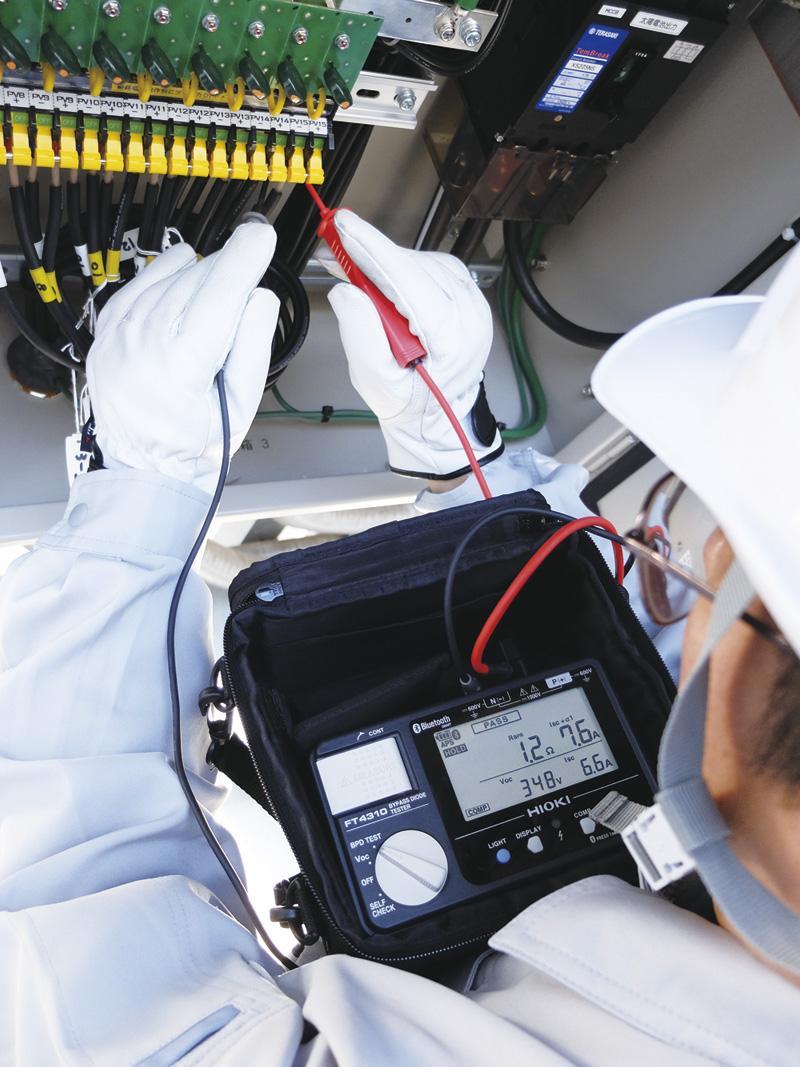

在接線箱的電池串中可進行旁路二極管的開路/故障檢測
由于可以在接線箱的電池串中進行簡單的檢查，因此不需要爬上屋頂，從而大幅提高了工作效率。
*在遠離系統互聯后測量作為測量對象的電池串。
一次檢查完成所有測量

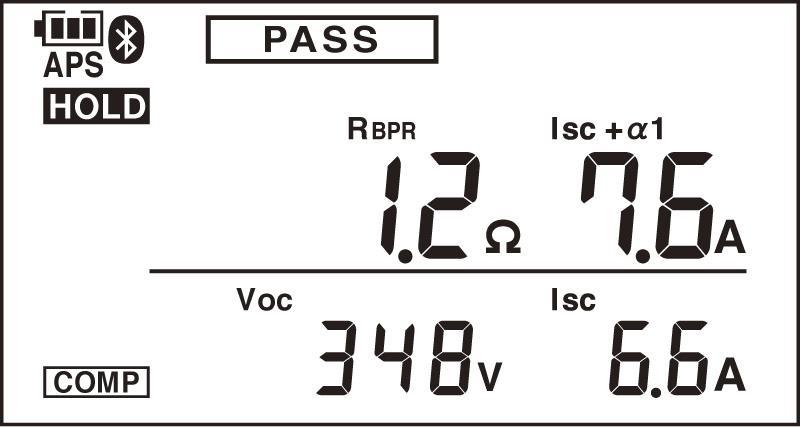

僅需旋鈕對準“BPD TEST”，并按下開關，則可測量故障判定中所需項目，并一次性顯示出來。 1個電池串可以2秒以內僅需測量。
RBPR：旁路電阻 Voc：開路電壓值 Isc＋α1：測量電流值 Isc：短路電流值 判定：是否存在旁路二極管的開路（比較器設置時也能判定RBPR的數值）
異常時通過聲音和燈光來通知
通過蜂鳴音和紅色燈光來通知異常情況。

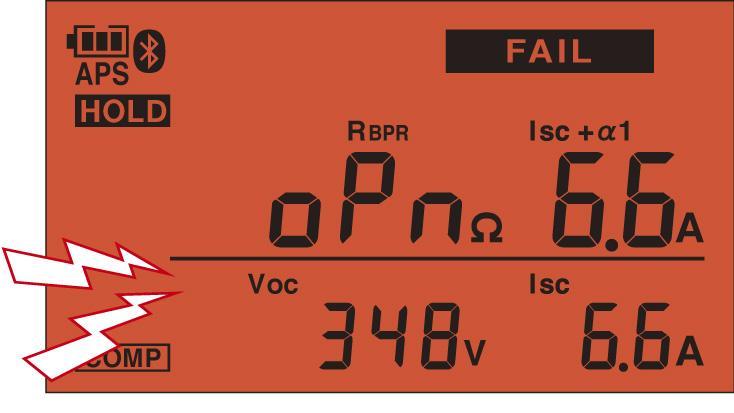

例）開路（Open）故障時 *使用BPD TEST模式 RBPR：顯示“Open（opn）”。
短路（Short）故障檢查—搭載高精度電壓計
若旁路二極管發生短路故障時，則太陽能電池部分無法進行發電，因此輸出電壓會降低（10V左右）。 通過檢測該差值，可以發現旁路二極管的短路故障或失配損耗。

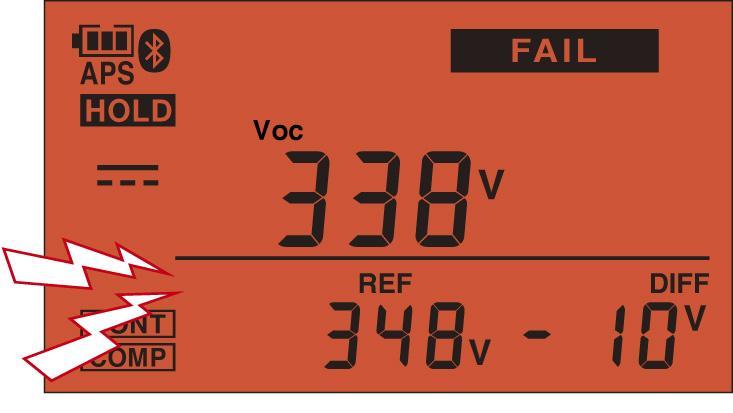

為了能發現1000V系統中10V電壓的差異，搭載了高精度的直流電壓計。 若使用特別為開路電壓測量設計的“Voc模式”，則在1秒以內顯示電壓差，并進行短路故障的判定。

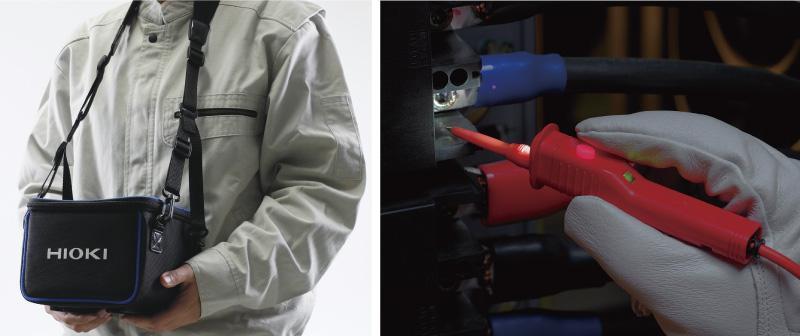

便利的附件

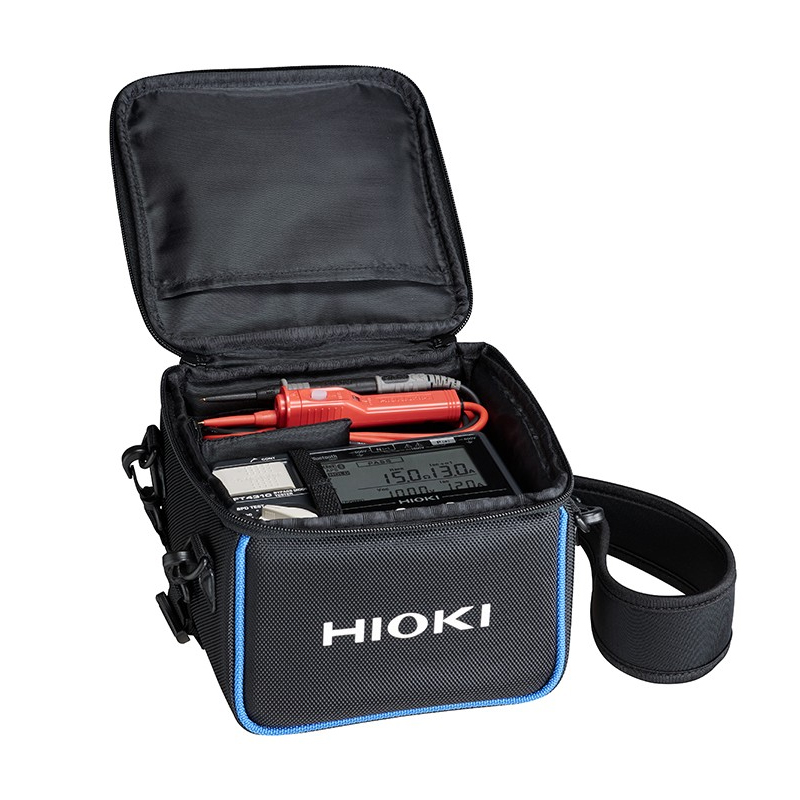

●掛脖的攜帶包 無需擔心儀器掉落 兩手無負擔，可準確進行測量
●帶開關的測試線 因為測試線有用于保持的開關，所以不需要對主機進行操作 帶有照明用的小燈

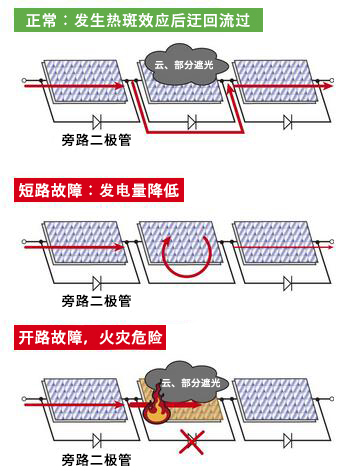

【參考】旁路二極管的故障導致的問題
正常： 太陽能面板中部分發生熱斑效應（含故障情況）時，電流從旁路流過從而防止發電效率降低。
短路故障： 若發生短路故障，則發電電流成環路，無法產生功率，導致發電效率降低。
開路故障： 若發生開路故障，則發生熱斑效應時出現問題的電池單元中強行流過電流會導致發熱，從而可能引發火災等危險。
產品規格
可測項目 | 開路電壓、短路電流、旁路電阻 |
【BPD TEST模式】
測量項目 | 旁路二極管的合格判定，旁路電阻、開路電壓、短路電流、測試（外加）電流 |
測量對象 | 晶體電池串，開路電壓：1000V以下，額定電流：2～12A |
測量方式 | 外加短路和脈沖電壓方式 |
測量精度 | 開路電壓：0?±1000 V時±0.2％rdg. ±3 dgt. 短路電流：0.0?15.0 A時±3％rdg. ±3 dgt. 旁路電阻：0.0?15.0 Ω時±5％rdg. ±5 dgt. (純電阻測量時) |
測量時間 | 2秒以內（測試電壓為10V以下時在3秒以內） |
可測次數 | 3000次（比較器、LCD背光，Bluetooth? OFF，使用5號堿性干電池時） |
【Voc模式】
測量項目 | 開路電壓 |
測量范圍 | DC 0 V?1000 V (最大顯示DC 1200 V)，精度±0.2％rdg. ±3 dgt. |
響應時間 | 1秒以內 |
【其他】
防塵防水性 | IP40（EN60529） |
功能 | 測量次數的顯示、自動極性判定、比較顯示、自動保持、活線警告、蜂鳴音、背光燈、比較器、電池余量顯示、節電、Bluetooth?通訊 |
通訊接口 | Bluetooth? 4.0 LE，iOS或安卓設備中顯示測量值 |
電源 | 5號堿性干電池（LR6）×6，最大額定功率18VA 連續使用時間：45小時（比較器、LCR背光燈、Bluetooth? OFF） |
體積及重量 | 152W × 92H × 69D mm, 650 g（含電池，不含測試線） |
附件 | 帶開關的測試線套裝L9788-11 ×1，攜帶盒C0206 ×1，使用說明書×1，5號堿性干電池 (LR6) ×6 |
