準確測量激光顯示器的“白”，RGB激光專用光測試儀
● 搭載激光光源專用的光測量技術“分離重心波長方式”
● 白平衡向?qū)Чδ?，幫助無返工的顏色調整
● 近似余弦定律的斜入射光特性
● 12英寸的屏幕※可同時測量9點的小型立方體
※12 inch 4:3 250 mm × 180 mm
● 具備測量寬色域顯示器的穩定后的顏色中所必須的調制光功能
兼顧光譜分析儀的測量能力和色度計的易用性

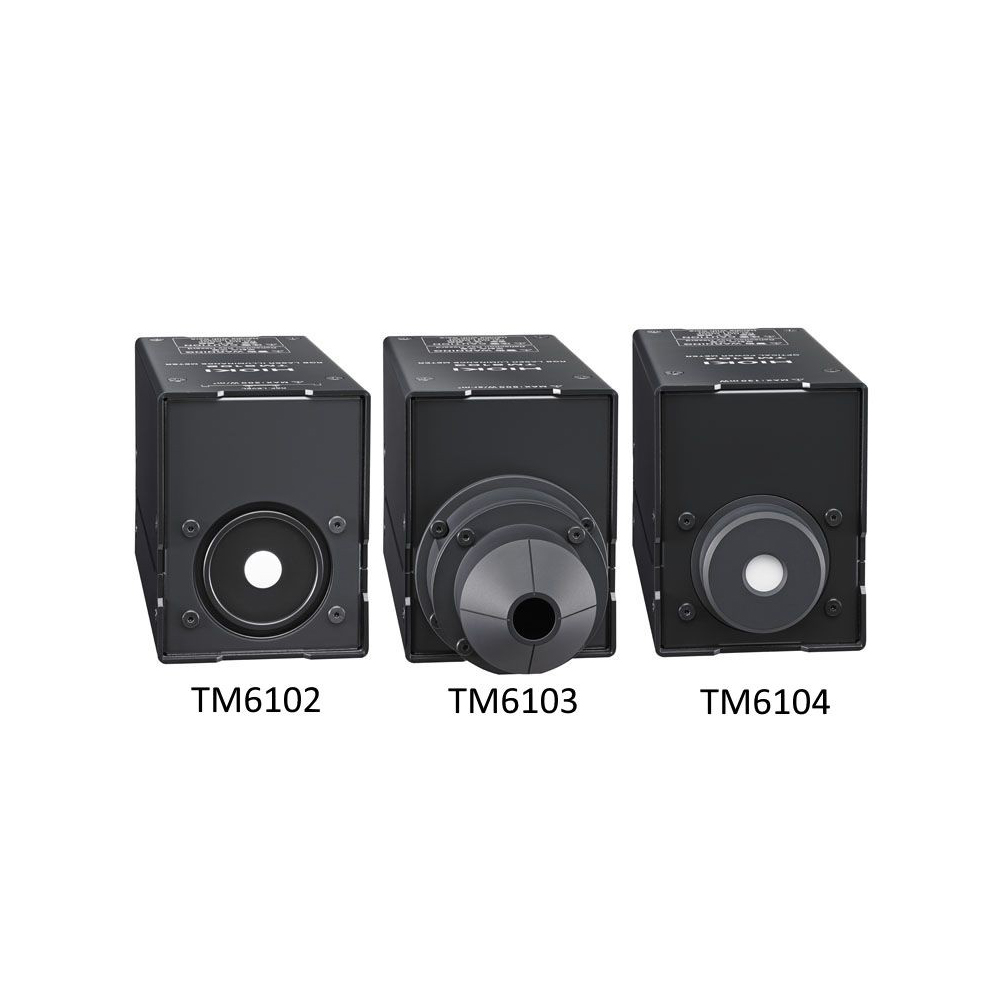

能夠同時測量RGB復合波分別的重心波長以及光功率的光測量?jī)x器TM6102、TM6103、TM6104。若設置光度、色度目標值以及各允許范圍，則只需將每個RGB的輻射量調整到指定的范圍，即可完成“白平衡調整”。

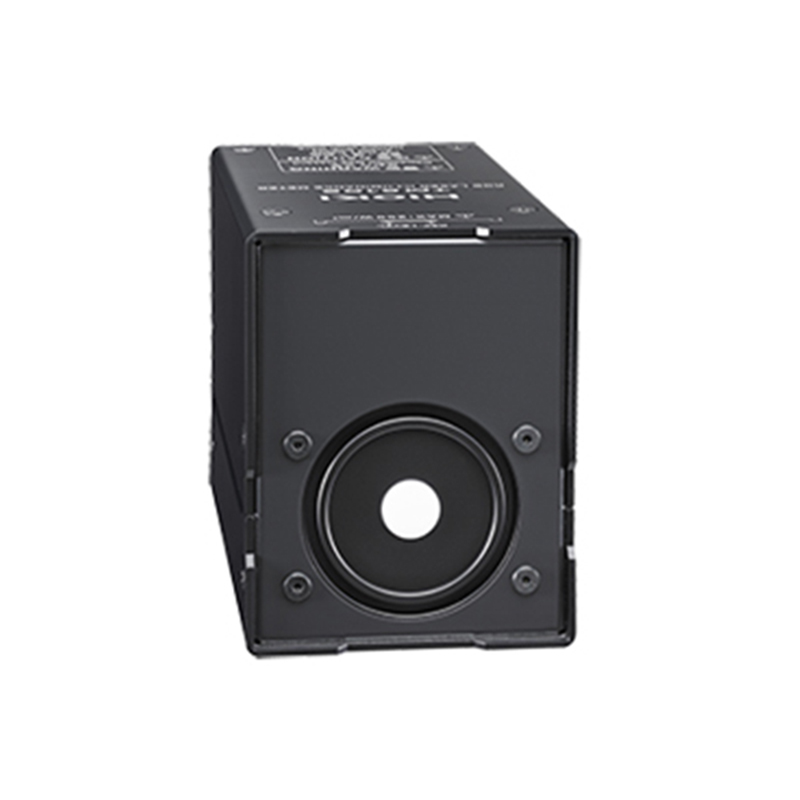

RGB激光專用，最適用于產線構筑的小型照度計
為了準確測量激光顯示器的“白”而開發的光測試儀。
RGB激光測量?jī)xTM6102是首次采用了能夠正確測量激光的新方式“分離重心波長方式”的照度計。而且，搭載了能夠?qū)⒊鲐洉r(shí)的白平衡調整工時減半的“白平衡調整輔助功能”，僅需調整RGB分別的光源即可制作出目標光源“白”。
該產品是為了能夠準確測量如HUD（平視顯示器）或?qū)捝蝻@示器這種使用激光光源的下一代顯示器而誕生的RGB激光專用光測試儀。
測量項目
輻射照度、照度、重心波長（R，G，B）、三刺激値、色度（xy,u'v'）、相關色溫度、Δuv，和弦波長、NTSC比、白平衡輻射量目標值

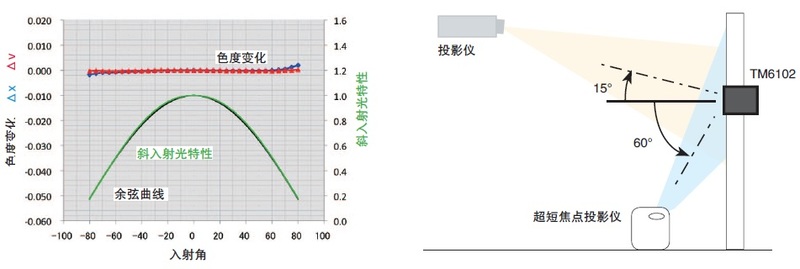

超短焦點投影儀評估所必須的“低入射角依存性”
對于投影儀的照度測量必須進行對入射角完全沒有影響的色度測量。特別像超短焦點投影儀這樣入射角大的
產品的評估，低入射角是尤為重要的特性。
此外，RGB 激光照度計TM6102 的斜入射光特性因?yàn)榕c余弦法則相似，所以可與以往的照度計一樣進行使用。

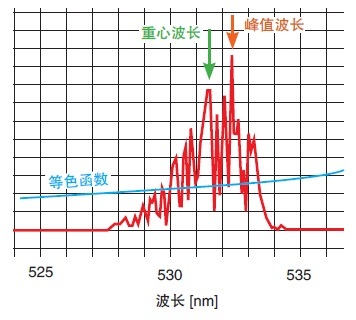

激光測量的注意事項，激光的光譜會有多個峰值
和波長在400nm到700nm的可見光相比，激光的光譜很窄。只測試單色激光，經常看到這樣的復光譜(如右圖)。因?yàn)橹匦难a(bǔ)償和峰值波長不同，所以度需要計算色度，特別是激光光譜會隨溫度而波動。為了準確測量不僅需要光譜分析儀的高精度測量，還要求測量反映波動的重心波長。
激光測光的課題：與等色函數接近的界限

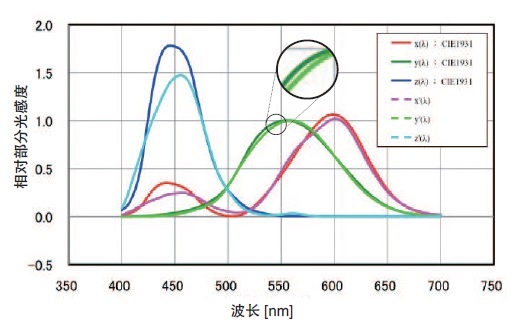

一般，三刺激值測試法和其他色度計是結合濾光片，通過調節濾光片(物理濾波)來匹配等色函數。而單色激光的光譜波長很窄，等色函數的近似誤差和濾光片(個體差異)固有誤差都會非常明顯地疊加到測量結果上。

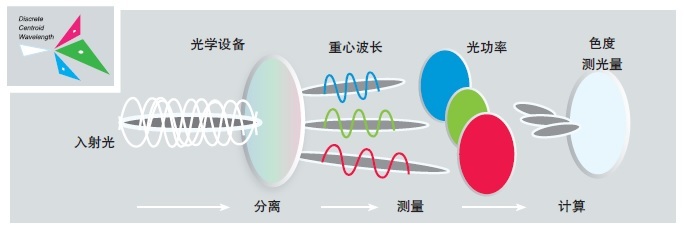

為激光測光而開發的“分離重心波長方式”
TM6102會測量測色中必需的物理量（重心波長、光功率），然后通過使用色度、測光量等光學特性的理論計算來算出。
因此，隨著重心波長的變化，不會受到光學濾波器的波長范圍導致的近似誤差的影響，能夠正確的進行激光測色。是首次將光譜分析儀的重心波長測量同時兼顧色度計易用性的照度計。

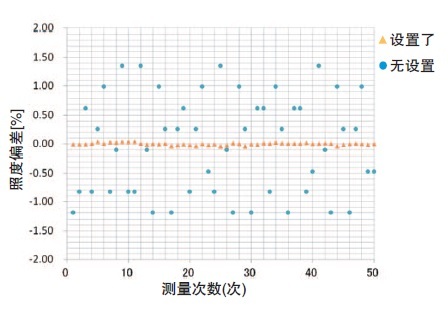

對應了寬色域顯示器的“最大300Hz”可調光功能
配備了通過調節測量時間穩定測量調頻顯示的可調光功能。無需平均出力，可縮短檢查時間。設置從10Hz到300Hz可適用于超高刷新率的4K和8K寬色域顯示器以及3D的頭盔顯示器(HMD)此外通過同步信號測量功能，能夠確認實際的運行頻率。

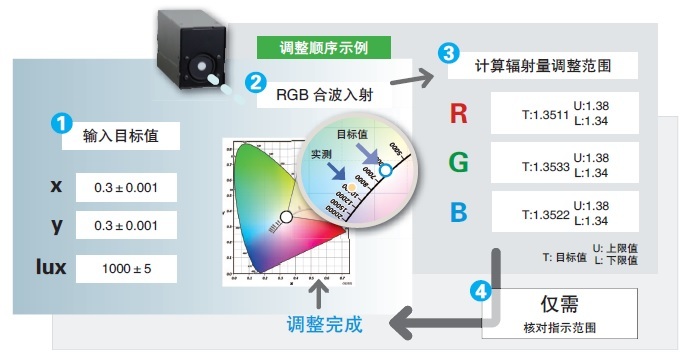

通過白平衡調整導航設置，無返工的調整
白平衡調整輔助功能指示到激光顯示屏的目標的“白”的最佳路徑。
因?yàn)閮H需進行RGB合波的測量就能算出RGB各光源最適合的輻射量，所以操作工作（無需單色測量）和調整工作（無返工）都能減半。
產品規格
測量對象 | 激光光源※沒有根據標準光源A（電燈泡）的精度。 |
測量項目 | 輻射照度、照度、重心波長、三刺激値XYZ、色度（xy,u'v'）、相關色溫度、Δuv，和弦波長、NTSC比、白平衡輻射量目標值 |
輻射量測量項目 | 輻射照度 |
輻射量測量范圍 | 0.0002 ?200 [W/m^2] |
輻射量相對精度 | ±4.6％ rdg. (473 nm, 40μW) |
輻射量精度 | ±6.5% rdg. (532 nm, 9 mW/m^2) |
測光量測量項目 | 照度 |
測光量測量范圍 | 0.2?110 000 [lx] |
重心波長測量范圍 | 藍： 435 nm ? 477 nm, 綠： 505 nm ? 550 nm, 紅： 615 nm ? 665 nm |
白平衡調整補償功能 | （設置項目） 測光量目標值，測光量允許范圍，色度xy目標值，色度xy允許范圍 |

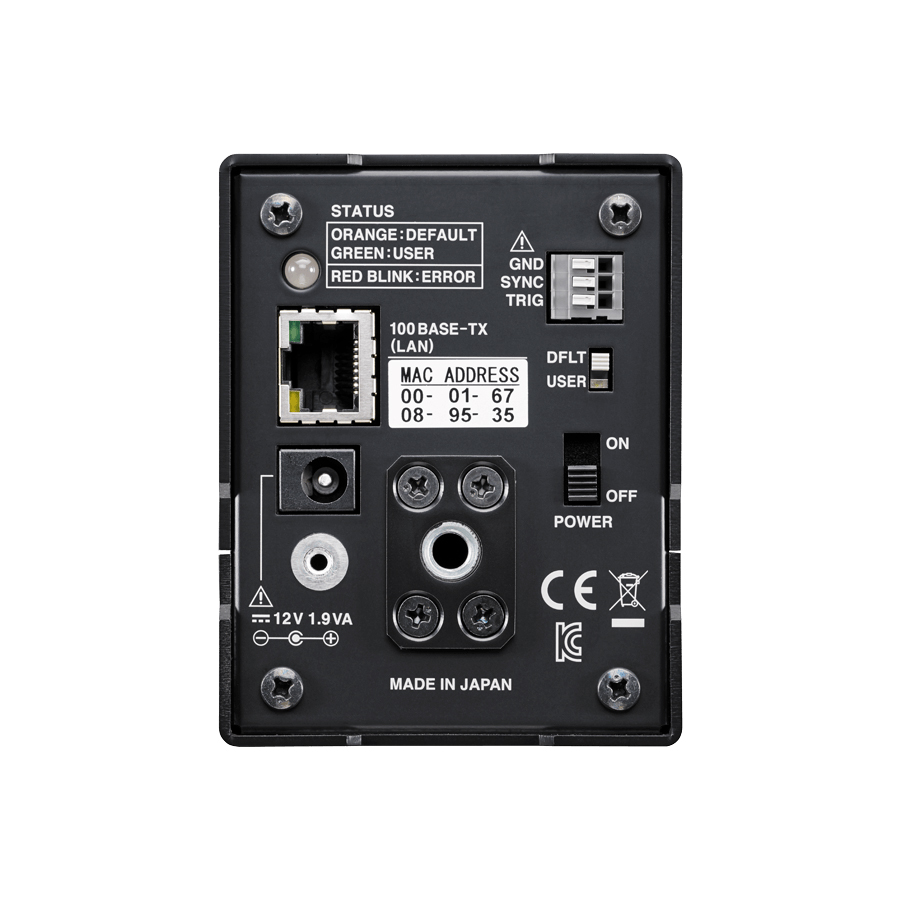

接口 | LAN（TCP/IP）主機中無顯示功能 |
電源 | AC適配器Z1008 (AC 100 V? 240 V, 9.5 VA) |
體積及重量 | 65W × 83H × 126D mm, 700 g |
附件 | AC適配器Z1008 ×1, 電源線 ×1, 遮光套 ×1, LAN線纜 (3 m) ×1, 使用說明書 ×1, 應用軟件 (CD-R) ×1 |
