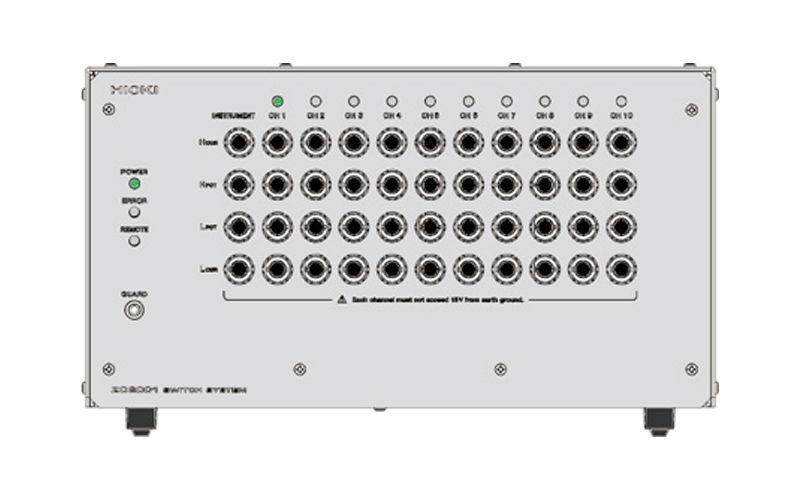

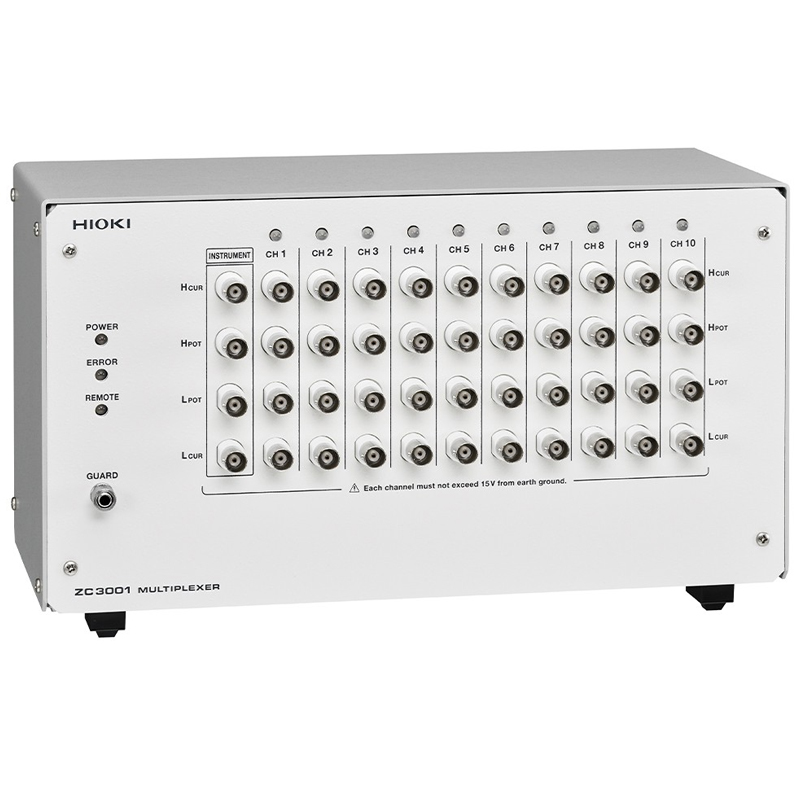

ZC3001 多路轉換器 概述
●可搭載半導體繼電器。高速又耐用。
● 可支持頻率 最大10MHz。
● 切換時間 0.25ms。
● 用PLC的I/O輸出控制。
● 主要用于：電子零部件、電感、電容、共模濾波器、掃描儀等。
注意事項
1. 可使用頻率會隨測量條件（測量儀器、測試線長、阻抗）不同而有所不同。
2. 可通過load補償減少誤差。
3. 使用50Ω同軸電纜作為測量電纜。

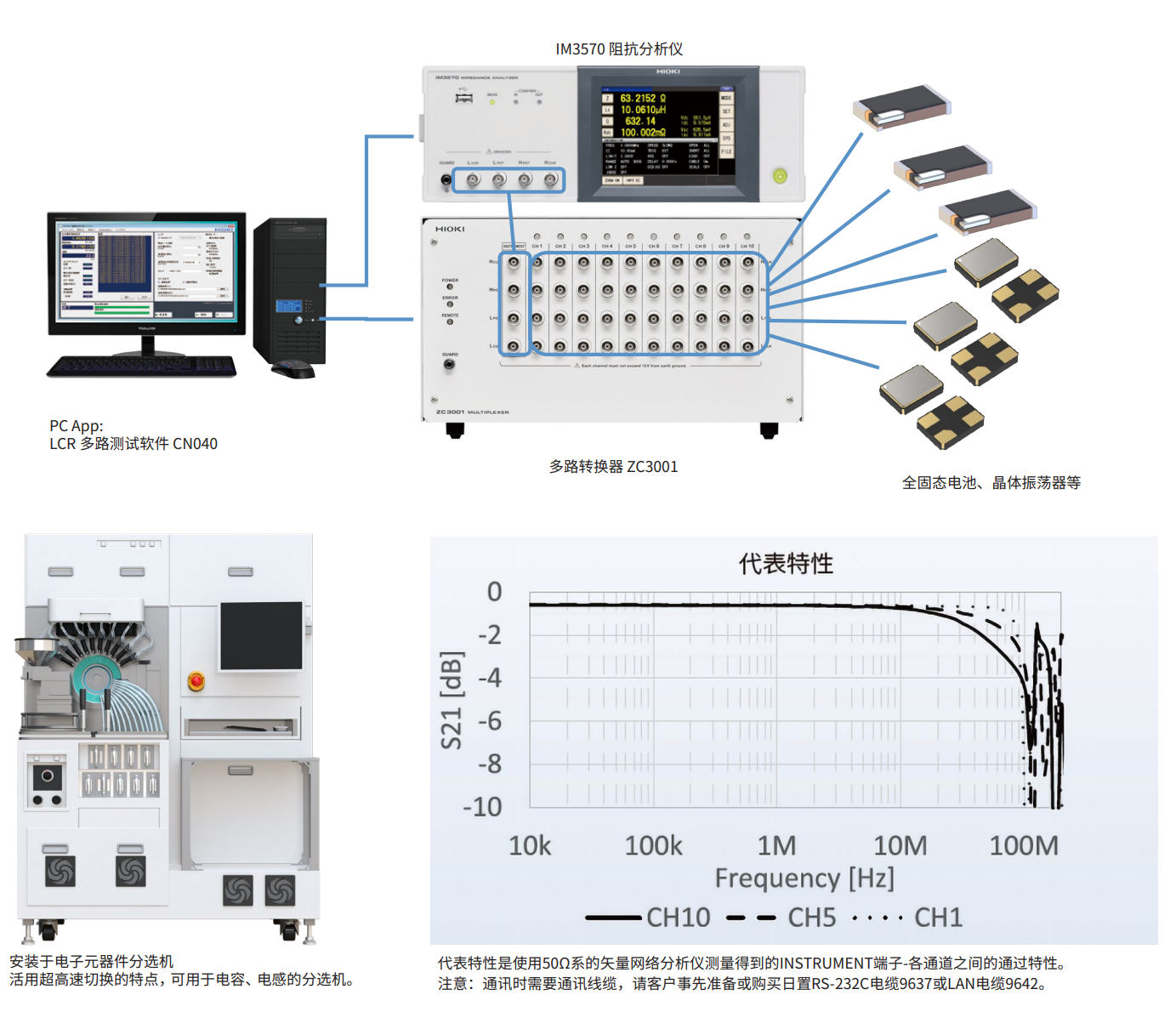

應用案例：基于 IM3570 與 ZC3001 組合的 10 通道交流阻抗測試系統
發揮寬頻帶、通道間誤差少的優點，與 LCR 多路測試軟件 CN040 組合，可用于電子零件和傳感器的研究開發。

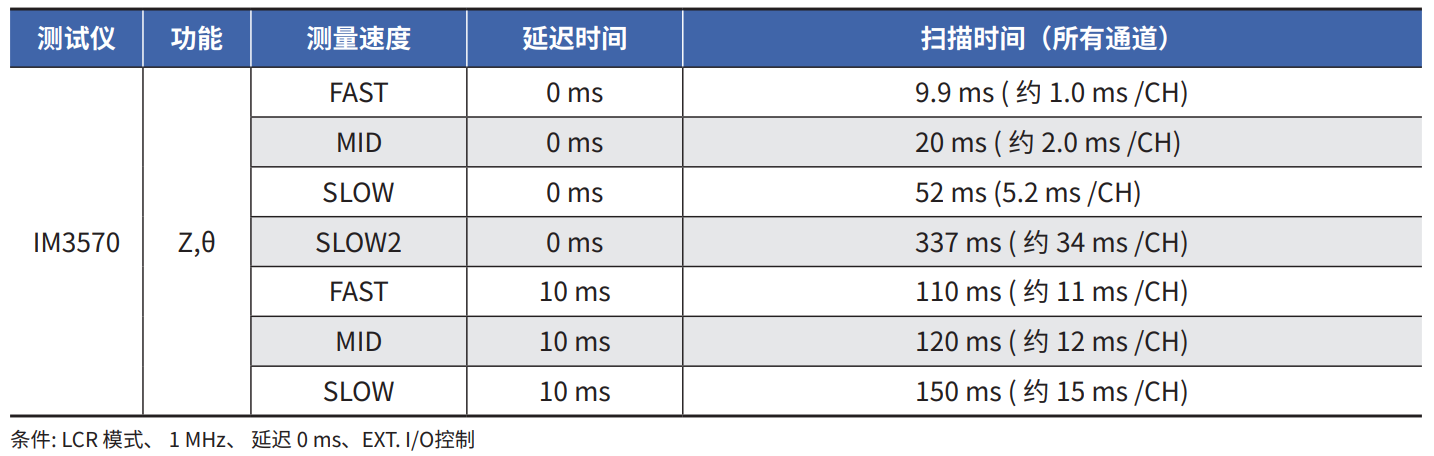

切換時間實測示例
通訊接口：用于控制的接口 / 各種便利功能
通道的切換由通訊接口控制。支持 LAN/USB/RS-232C 各接口

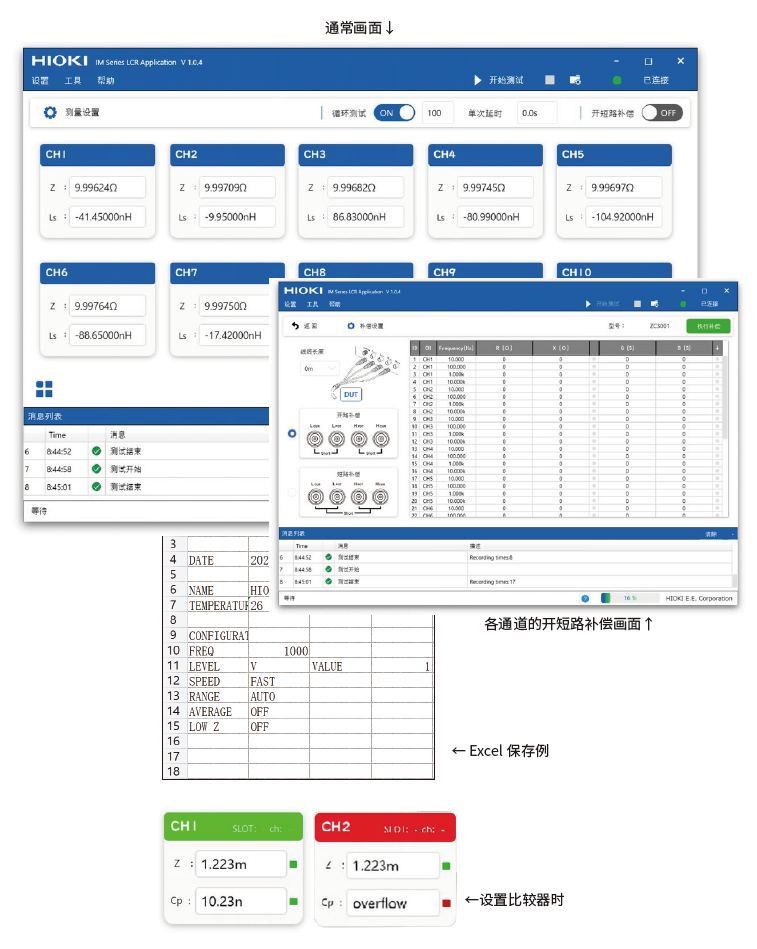

PC 軟件：LCR 多路測試軟件 CN040
掃描、比較器
·針對所有通道設置測試條件（量程、頻率、比較器等）
·可指定某個通道的 ON 與 OFF
·可循環進行掃描測試
·同時可在本地保存測試條件
OPEN與SHORT補償
·可對應各通道的開短路補償
·如若利用 LCR 的設置切換功能則需要較長的切換時間，在軟件內進行了開短路補償計算，可維持高速的掃描時間
數據保存
·掃描的數據可根據通道進行保存
| 電源 | 工頻電源 |
|---|---|
| 顯示 | 電源指示燈、錯誤指示燈、遠程指示燈 |
| 接口 | USB、LAN、RS-232C(HOST,INSTRUMENT)、EXT. I/O |
| 體積及重量 | 329.4（W） × 177（H） ×142.3（D） mm（不含突起物），5.7 kg |
| 附件 | 電源線、啟動指南 |
選件 | 連接電纜 L2004 USB 線纜 (A-B)L1002 RS-232 電纜 9637（9 針 -9 針 /1.8 m） LAN 電纜 9642 |
支持的儀器 | IM3536、IM3570 |
| 通道數 | 10通道 |
|---|---|
| 回路電阻 | 6 Ω( 輸入 - 輸出端子、參考値 |
| 靜電電容 | 10 pF（ON 通道 - 屏蔽層之間、參考値） 0.8 pF( 輸入端子 -OFF 通道間、有 Guard、參考値 |
| 接點規格 | 最大輸入電壓 15V |
| 允許電流容量 | 200 mA (AC peak/DC) |
| 絕緣電阻 | 1 GΩ 以上 ( 通道 - 外殼之間 / 通道屏蔽層 - 外殼之間 (LCUR 除外 )) |
| 切換時間 | 1.0 ms |
| 通道延遲、掃描功能、通訊命令傳送、設置備份、通訊設置切換功能 |
|---|
| 功能 | 通道延遲、掃描功能、通訊命令傳送、設置備份、通訊設置切換功能 |
|---|---|
| 支持機型 | IM3570、IM3536 |
| 通訊接口 | USB、LAN、RS-232C |
| 支持 OS | Windows 10(64bit)、Windows 11 |
| PC 環境 | 工作頻率 2 GHz 以上、運行內存 8 GB 以上 |
